Algo nuevo a esto de los comandos en inglés y español, es que por lo menos a partir de la actual versión 2008 los comandos deben ser ejecutados en el idioma que lo tienes.
Busca el archivo AutoCAD. PGP y edita los comandos a tu gusto, si tienes la versión en ingles el comando para editar el AutoCAD. PGP el aliasedit (en español ni idea, porque nunca he usado un AutoCAD en español).
Pues en el 2008 que tengo instalada funcionan perfectamente en inglés, siempre que antepongas la ralla baja. El aliasedit funciona tal cual en español.
Tengo un truco interesante, en un Layout si queremos girar el plano sin que se afecte el modelo o cualquier otro Layout, invocamos el mvsetup, seleccionamos alinear y seguidamente rotar, ahí le damos el ángulo a girar y listo cambiamos nuestro plano al ángulo pedido. Un problema el AutoCAD se desconfigura, en el sentido que algunos comandos pierden, lo llamamos así facultades y la barra de capas no muda en la medida que uno pincha un objeto, es decir no cambia ni identifica la capa. ¿Alguien sabe cómo solucionarlo. El comando es muy bueno, pero con ese defecto dudo que guste.
Tengo otro muy bueno, a ver si les gusta. Se llama chspace permite transportar del espacio modelo hacía el espacio papel un objeto, por ejemplo, el marco de un plano con todo y sello a escala, lo primero que hay que hacer es convertir en un bloque el objeto a transportar luego colocar en la escala deseada el Layout, invocar el comando chspace con el Layout abierto y pinchar el objeto que hemos convertido a bloque. Inmediatamente el bloque se transfiere al espacio papel con la escala deseada.
Una pregunta: ¿cómo instalo el pavcocad en el AutoCAD 2008 y architecture 2008? Lo he intentado y nada. En versiones anteriores no he tenido problemas.
__________________________________________________ ____________.
El conocimiento es del dominio público y solo el público no tiene el dominio.
.
Hola soy nueva por estos lados y este espacio me agrada mucho es muy bueno.
Hola mados2, parece que todo el mundo se fue a dormir. Tienes idea o respuestas a las preguntas que colgué?
Como puedo hacerque el césped me quede realista en el 3ds Max, porque me queda como alfombra no tetxturado, le aumente el Bump, pero nada.
Pollo25, me parece que este foro es de trucos de AutoCAD, de 3ds Max se, lo que se dice, nada, zorri.
Cuando guardas un archivo AutoCAD guarda una copia también de este con la extensión bak, solo cambia la extensión al baque por dwg y allí esta tu archivo sano y salvo.
Si te haz acostumbrado a los comandos en inglés, para español son los mismos, solo escribe el comando con un guión bajo adelante, suerte.
Yo en varios foros he escrito y también he leído que el mvsetup da distintos errores en distintas versiones de AutoCAD, y que lo mejor es usar el comando dview opción twist.Cita:
Hola mados2, parece que todo el mundo se fue a dormir, tienes idea o respuestas a las preguntas que colgué?
Con respecto al pavcocad en su página dice claramente que funciona hasta AutoCAD 2006 por lo tanto no tendría porque funcionar en la 2008.
Hola a todos, tengo una duda, espero que alguien me pueda ayudar,cómo puedo hacer para cuando utilice vista hidden, las líneas de mis sólidos se vean más menudos, más o menos, así como las surfaces, les agradecería mucho su ayuda, adiós.
Muchas gracias por su ayuda.
Mira es fácil de hacer eso sin necesidad de explotarlo en CAD en inglés es ren para renombrar no solo bloques sino layer y todo lo relacionado al dibujo, pero es para el CAD en inglés en español no sé cuál es el comando, pero es renombrar y así puedes tener varias copias del mismo bloque con peñeñas modificaciones que tú mismo le harás espero y te o les sirva.Cita:
Hola a todos. Necesito hacer algo simple, pero no sé cómo. Por favor, tal vez me podaís ayudar, ya que, creo estar en la sección adecuada.
Llego aquí luego de buscar en internet un buen rato.
Tengo representado un bloque dentro de un dibujo, quiero copiarlo (repetirlo) y cambiarle el nombre a este bloque para poder modificarlo, sin afectar al primero.
¿Se entendió?
A ver si con un ejemplo pongo más claro.
Tengo un bloque de un coche visto de lado, donde se ven dos de sus puertas. Lo copio normalmente con la orden copiar, renombre solo este bloque (con lo cual paso a tener otro bloque que se añade al primero), comienzo a editarlo con editar bloque, le remuevo la puerta trasera y tengo ya el coche con dos puertas y el de solo una.
Yo no sé cómo hacerlo y la verdad estoy un poco fastidiado de mi ignorancia. Muchas gracias por su ayuda.
Así estimado en código así es Alt+0216 ====ø al diámetro.
Estimado la otra forma es hacer un círculo y luego cortarlo a la mitad y rotarlo a 15º (cada mitad) y de ahí hacer un extrude con Path y listo lo puedes hacer tan alto como quieras ya lo realice como un examen de una materia de CAD como razonamiento de objetos y por fortuna me toco hacer un resorte o un muelle como dice Frank solo.
Si se puede estimada y no necesitas nada adicional para hacerlo de solida a lineal tienes que, abrir esta herramienta solids y pasarte al Layout y seleccionar este comando profile y seleccione los sólidos y te lo hace lineal solo que se verá el modo isométrico en modo view si no me entendite mándame un email cyruz_dna@hotmail.com y te mando unas imágenes para que lo ubikes.
Si se puede estimada y no necesitas nada adicional para hacerlo de solida a lineal tienes que, abrir esta herramienta solids y pasarte al Layout y seleccionar este comando profile y seleccione los sólidos y te lo hace lineal solo que se verá el modo isométrico en modo view si no me entendite mándame un email cyruz_dna@hotmail.com y te mando unas imágenes para que lo ubikes.Cita:
Hola chicos/as, una pregunta. Sabe alguien si es posible convertir de alguna forma planos en 3d (hechos con AutoCAD o adt) a líneas simples en 2d. No sé si me explico, tengo hecho un edificio o con ADT o con sólidos de AutoCAD, preparo los alzados, en espacio papel o modelo. Hay alguna forma de que todas esas líneas sean líneas simples, que borre las ocultas, no sé algo así. Sé que otros programas de arquitectura lo hacen, pero no sé si con alguno de estos dos es posible. O una rutina Lisp.
A ver si hay algún inspirado por ahí. Gracias.
Si se puede estimado y no necesitas nada adicional para hacerlo de solida a lineal tienes que, abrir esta herramienta solids y pasarte al Layout y seleccionar este comando profile y seleccione los sólidos y te lo hace lineal solo que se verá el modo isométrico en modo view si no me entendite mándame un email cyruz_dna@hotmail.com y te mando unas imágenes para que lo ubikes.Cita:
Bueno, tengo tiempo que no me informo de este tema, pero tengo una pregunta. ¿cómo puedo en CAD 2007 convertir una figura 3d en vista isoetrica a una 2d? Ya que los comando que venían en la versiones anteriores los quitaron.
Esto que colocaste está mal, si tienes un bloque, lo copias y lo renombras, entonces los 2 bloques (original y copia) tendrán el mismo nombre.Cita:
Mira es fácil de hacer eso sin necesidad de explotarlo en CAD en inglés es ren para renombrar no solo bloques sino layer y todo lo relacionado al dibujo, pero es para el CAD en inglés en español no sé cuál es el comando, pero es renombrar y así puedes tener varias copias del mismo bloque con peñeñas modificaciones que tú mismo le harás espero y te o les sirva.
Hay 3 opciones para hacer lo que el otro usuario quiere.
1.- Explota el bloque, le hace las modificaciones que quiera y luego ese lo humilde de nuevo en bloque.
2.- Toma el primer bloque y lo vuelve a convertir en bloque de modo que el segundo bloque contenga al primero, luego con explode y refedit le hace las modificaciones que quiera.
3.- Esta última opción es para mí gusto la mejor opción, toma el bloque y lo copias, luego ejecutas Flaten seleccione la copia y quedará renombrada y la podrás editar sin afectar al bloque original, todo por un error que el comando Flaten provoca al seleccionar bloques al querer poner todo a cota cero, y es que renombra todos los bloques por cuántas veces este se encuentre insertado, si es que se seleccionan todas las copias que existan de ese bloque.
Sin ofender creo que no captaste: tienes un block de un sofa4 y lo modificas para que te queden 3 y lo renombras ejemplo sofa4 por sofá 3 y luego vuelves apegar el block sofa4 y no te modifica ni uno ya que los 2 block ya son block distintos.Cita:
Esto que colocaste está mal, si tienes un bloque, lo copias y lo renombras, entonces los 2 bloques (original y copia) tendrán el mismo nombre.
Hay 3 opciones para hacer lo que el otro usuario quiere.
1.- Explota el bloque, le hace las modificaciones que quiera y luego ese lo humilde de nuevo en bloque.
2.- Toma el primer bloque y lo vuelve a convertir en bloque de modo que el segundo bloque contenga al primero, luego con explode y refedit le hace las modificaciones que quiera.
3.- Esta última opción es para mí gusto la mejor opción, toma el bloque y lo copias, luego ejecutas Flaten seleccione la copia y quedará renombrada y la podrás editar sin afectar al bloque original, todo por un error que el comando Flaten provoca al seleccionar bloques al querer poner todo a cota cero, y es que renombra todos los bloques por cuántas veces este se encuentre insertado, si es que se seleccionan todas las copias que existan de ese bloque.
Hola a todo@s: Soy nuevo y estoy buscando una rutina que dada una polilínea en AutoCAD me permita poner un prefijo (p. =) el área y un sufijo (p, m²), que lo haga automáticamente y que no sea un campo. Gracias de antemano.
Vaya thankx.
Hola a todos necesito a alguien que me ayude en este problema, deseo dar dos materiales a un mismo muro en 3d de AutoCAD y no sé cómo.
Hola compañeros, necesito que alguien me ayude. Resulta que, en ocasiones utilizo AutoCAD 14 (no estoy loco) y cuando abro un dibujo que fue hecho en AutoCAD 2005 o superior, y que he convertido al 14, al abrirlo me dice sustituyendo greque c0 por @arial unicode ms, esto ocasiona que el archivo sea muy pesado y el ordenador vaya lento. Supongo que tendré que añadir el archivo de fuente greque c0 a la carpeta font de AutoCAD 14, pero no encuentro este tipo de fuente en AutoCAD 2005. Espero haber me he explicado bien, muchas gracias y saludos.
Necesito sacar el área de un terreno irregular compuesto por polígonos unidos en sus vértices en AutoCAD. Espero que alguien me pueda ayudar. Gracias.
Necesito sacar el área de un terreno irregular compuesto por polígonos unidos en sus vértices en AutoCAD. Espero que alguien me pueda ayudar. Gracias.
Antes de nada comentarte que para deducir el área de un terreno formado por polígonos, los vértices internos no son necesarios, solo debes tener en cuenta el contorno.
Sí debes saber que los vértices deben estar todos en la misma cota z=0, si es así, solo tendrás que utilizar el comando área e ir designando uno a uno todos los vértices exteriores que definen el polígono, si dicho polígono está formado por una polilínea podrás usar la opción objeto del comando área, este te pide que designes el polígono (objeto) en cualquier lado del mismo y automáticamente te dará el área además de la longitud del polígono.
Espero que te sirva, porque si no sabes de lo que te estoy hablando en el párrafo anterior, entonces lo tienes jodido.
Oigan yo tengo un manualsito que hace magia si alguno lo quiere los puedo pasar. No se como, pero pesa 25 megas aproximadamente.
A ver si me podéis ayudar, ya que esto está repleto de trucos y veo que controláis de AutoCAD. Tengo un bloque de una pieza en 2d con un atributo. Ese atributo cambia en cada bloque (variación numérica). Tengo unos 1000 bloques en el dibujo y quiero cambiarlos todos a la vez, no ir pinchando en uno, dar la orden, escribir 100, intro, seleccionar el siguiente, escribir 101, intro. (no sé si me hago entender).
Pues muy claro del todo no esta.Cita:
A ver si me podéis ayudar, ya que esto está repleto de trucos y veo que controláis de AutoCAD. Tengo un bloque de una pieza en 2d con un atributo. Ese atributo cambia en cada bloque (variación numérica). Tengo unos 1000 bloques en el dibujo y quiero cambiarlos todos a la vez, no ir pinchando en uno, dar la orden, escribir 100, intro, seleccionar el siguiente, escribir 101, intro. (no sé si me hago entender).
Vamos a ver, yo lo que he entendido es que ese bloque con atributo lo quieres cambiar por otro bloque sin atributo ¿no, pues si es así, solo crea un nuevo bloque y dale el mismo nombre que tiene el ya tienes insertado y ya está.
Ahora, si lo que pretendes es cambiar ese bloque con atributo por otro con otro atributo que se escriba solo, pues va a ser que no. No sé, es que esto último no lo dejas muy claro.
Sí que se puede, pero hay que programar.Cita:
A ver si me podéis ayudar, ya que esto está repleto de trucos y veo que controláis de AutoCAD, tengo un bloque de una pieza en 2d con un atributo. Ese atributo cambia en cada bloque (variación numérica). Tengo unos 1000 bloques en el dibujo y quiero cambiarlos todos a la vez, no ir pinchando en uno, dar la orden, escribir 100, intro, seleccionar el siguiente, escribir 101, intro. (no sé si me hago entender).
Mi compañero de trabajo hizo una rutina para numerar los planos. Selecciónaba los bloques de los cajetines y definía el rango de numeración. De esta manera al atributo número de plano de todos los bloques seleccionados se le asignaba un número de ese rango. Ahora bien, los bloques de cajetines debían estar alineados de cierta manera, ya que el programa definía la numeración de izquierda a derecha y de arriba abajo.
Es decir: hay que seguir un método desde el principio, no vale tener 1.000 bloques y decir alehop, a numerarse. Saludos.
¿off-topic?
Creo que este hilo es para publicar trucos, no para plantear preguntas.
Lechón, programando se puede hacer prácticamente todo, pero yo entiendo que xicu713 pretende algo como lo que comento en mí mensaje anterior, es decir, con un solo click o comando, hacer un milagro.Cita:
Sí que se puede, pero hay que programar. Mi compañero de trabajo hizo una rutina para numerar los planos. Selecciónaba los bloques de los cajetines y definía el rango de numeración. De esta manera al atributo número de plano de todos los bloques seleccionados se le asignaba un número de ese rango. Ahora bien, los bloques de cajetines debían estar alineados de cierta manera, ya que el programa definía la numeración de izquierda a derecha y de arriba abajo.
Es decir: hay que seguir un método desde el principio, no vale tener 1.000 bloques y decir alehop, a numerarse. Saludos.
¿off-topic? .
Creo que este hilo es para publicar trucos, no para plantear preguntas.
Eso es muy fácil. Comando atout se abre cuadro de diálogo para guardar los datos de los bloques que quieres modificar, luego seleccione los bloques, después abres el txt en Excel, enumeras en Excel, guardas el archivo en el mismo formato que estaba, y ahora en AutoCAD usas el comando atin y los datos de tus bloques serán actualizados.Cita:
A ver si me podéis ayudar, ya que esto está repleto de trucos y veo que controláis de AutoCAD, tengo un bloque de una pieza en 2d con un atributo. Ese atributo cambia en cada bloque (variación numérica). Tengo unos 1000 bloques en el dibujo y quiero cambiarlos todos a la vez, no ir pinchando en uno, dar la orden, escribir 100, intro, seleccionar el siguiente, escribir 101, intro. (no sé si me hago entender).
Posdata: todavía no existen los atributos que se modifiquen telepaticamente.
Vaya Nelcad, desconocía eso y debe de estar muy bien cuando sea necesario (a mí de momento no se me ha presentado el dilema).Cita:
Eso es muy fácil. Comando atout se abre cuadro de diálogo para guardar los datos de los bloques que quieres modificar, luego seleccione los bloques, después abres el txt en Excel, enumeras en Excel, guardas el archivo en el mismo formato que estaba, y ahora en AutoCAD usas el comando atin y los datos de tus bloques serán actualizados.
Cita:
Posdata: todavía no existen los atributos que se modifiquen telepaticamente.
Nelcad, eres el p*to amo.
Tengo un problema con el AutoCAD 2009, a ver si alguno me puede ayudar, sucede que en versiones anteriores yo hacia doble click en el total Commander (programa) o el explorador de Windows y me abría una sesión y después con el AutoCAD abierto, si repetía la acción con otro archivo me lo abría en la misma, bueno con el 2009 no lo puedo lograr, cada doble click me abre un AutoCAD nuevo, alguna idea? Saludos.
Hola compañeros, necesito que alguien me ayude. Resulta que, en ocasiones utilizo AutoCAD 14 (no estoy loco) y cuando abro un dibujo que fue hecho en AutoCAD 2005 o superior, y que he convertido al 14, al abrirlo me dice sustituyendo greque c0 por @arial unicode ms, esto ocasiona que el archivo sea muy pesado y el ordenador vaya lento. Supongo que tendré que añadir el archivo de fuente greque c0 a la carpeta font de AutoCAD 14, pero no encuentro este tipo de fuente en AutoCAD 2005. Espero haber me he explicado bien, muchas gracias y saludos.
Pues en el 2009 no sé cómo será, pero en el 2007 es: herramientas-> opciones-> sistema-> opciones generales-> modo de compatibilidad de un solo dibujo.Cita:
Tengo un problema con el AutoCAD 2009, a ver si alguno me puede ayudar, sucede que en versiones anteriores yo hacia doble click en el total Commander (programa) o el explorador de Windows y me abría una sesión y después con el AutoCAD abierto, si repetía la acción con otro archivo me lo abría en la misma, bueno con el 2009 no lo puedo lograr, cada doble click me abre un AutoCAD nuevo, alguna idea? Saludos.
Lo mismo pienso yo.Cita:
Nelcad, eres el p*to amo.
Hay un comando que sirve para dejar ensendido solo el layers que necesitas sin abrir la ventana de layers que se llama layiso.
Lo escribes y luego seleccione el layers que necesitas dejar en el dibujo, ya sean muros, muebles etc, y luego enter.
Además, de este layiso, muy interesante por cierto, recordar que también esta su media naranja, el layuniso, que no tiene icono, y te vuelve a dejar las capas como antes.

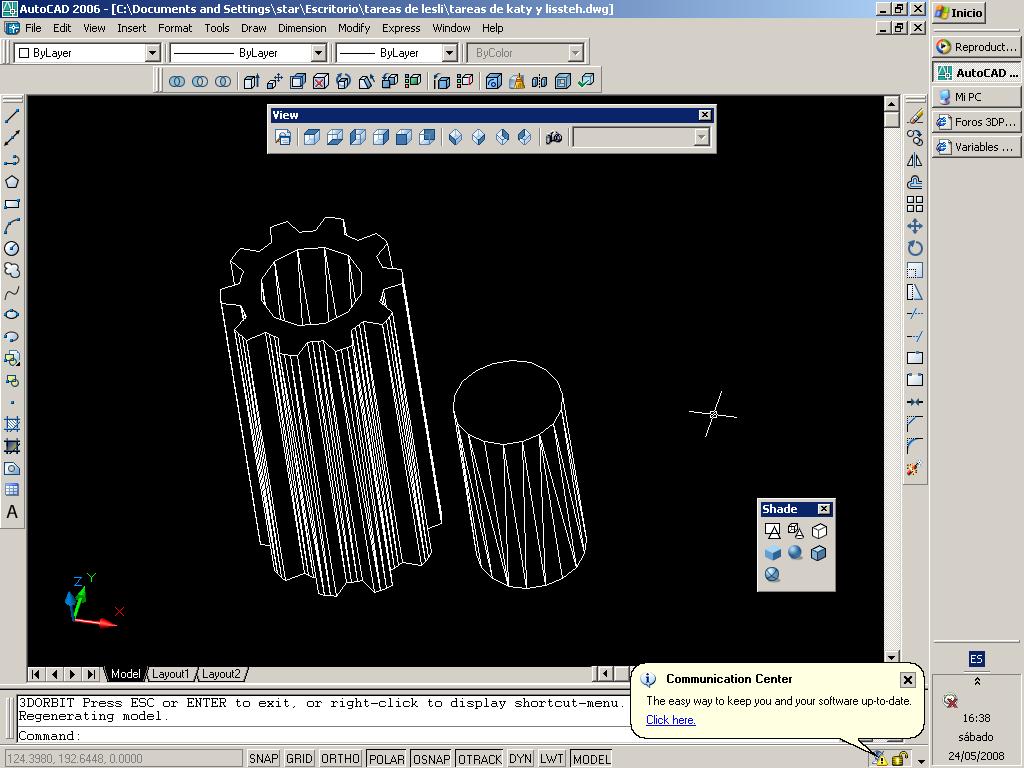

Hola, buenas tardes a todos, podrían hacerme un favor, tengo que plotear unos gráficos y mis sólidos salen con estas líneas en las superficies curvas, alguien podría decirme cómo quitarlo para que en la impresión me salga sin ellas, o alguna variable que las desactiveíagradecería mucho su ayuda, cuiadence hasta pronto.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=73886

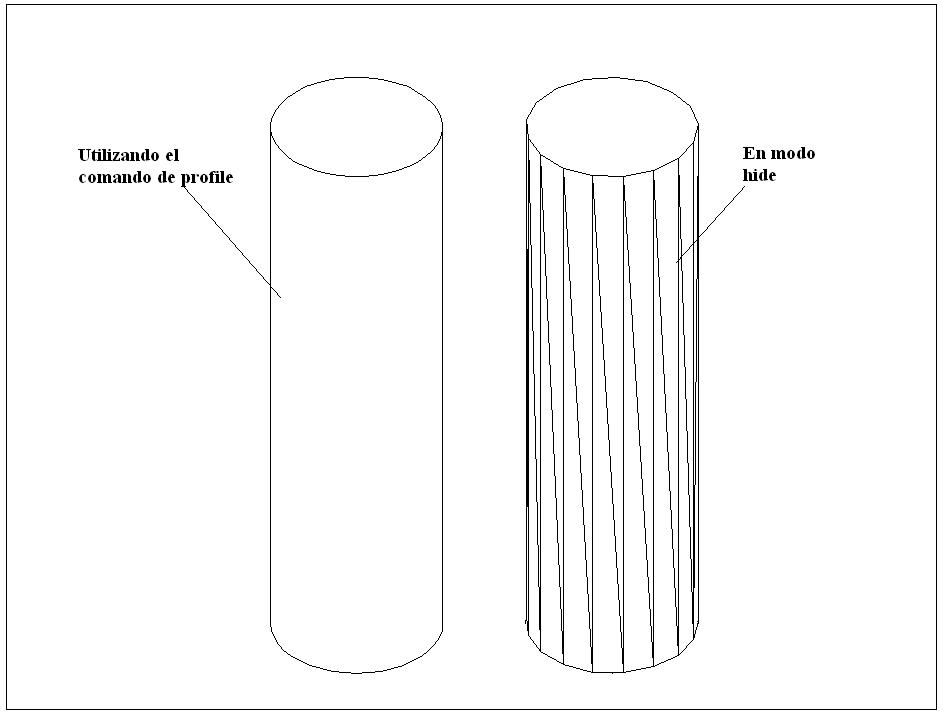

Puedes utilizar el comando Flatten tu 3d lo hace 2d eliminado le esas líneas que no quieres que salgan n la impresión (esto eliminara el volumen) otra forma es utilizando un Layout y usar el profile y este elimina las líneas ocultas y las que no sirven en el cilindro.Cita:
Hola, buenas tardes a todos, podrían hacerme un favor, tengo que plotear unos gráficos y mis sólidos salen con estas líneas en las superficies curvas, alguien podría decirme cómo quitarlo para que en la impresión me salga sin ellas, o alguna variable que las desactiveíagradecería mucho su ayuda, cuiadence hasta pronto.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=73932
Hola, prueba en la barra de menús -> ver (view, que tú versión es en inglés)-> estilos visuales -> oculto 3d.Cita:
Hola, buenas tardes a todos, podrían hacerme un favor, tengo que plotear unos gráficos y mis sólidos salen con estas líneas en las superficies curvas, alguien podría decirme cómo quitarlo para que en la impresión me salga sin ellas, o alguna variable que las desactiveíagradecería mucho su ayuda, cuiadence hasta pronto.
O escribes el comando vscurrent y le das a la opción de hide3d (Hi).
Hola, buenas tardes a todos, podrían hacerme un favor, tengo que plotear unos gráficos y mis sólidos salen con estas líneas en las superficies curvas, alguien podría decirme cómo quitarlo para que en la impresión me salga sin ellas, o alguna variable que las desactiveíagradecería mucho su ayuda, cuiadence hasta pronto.

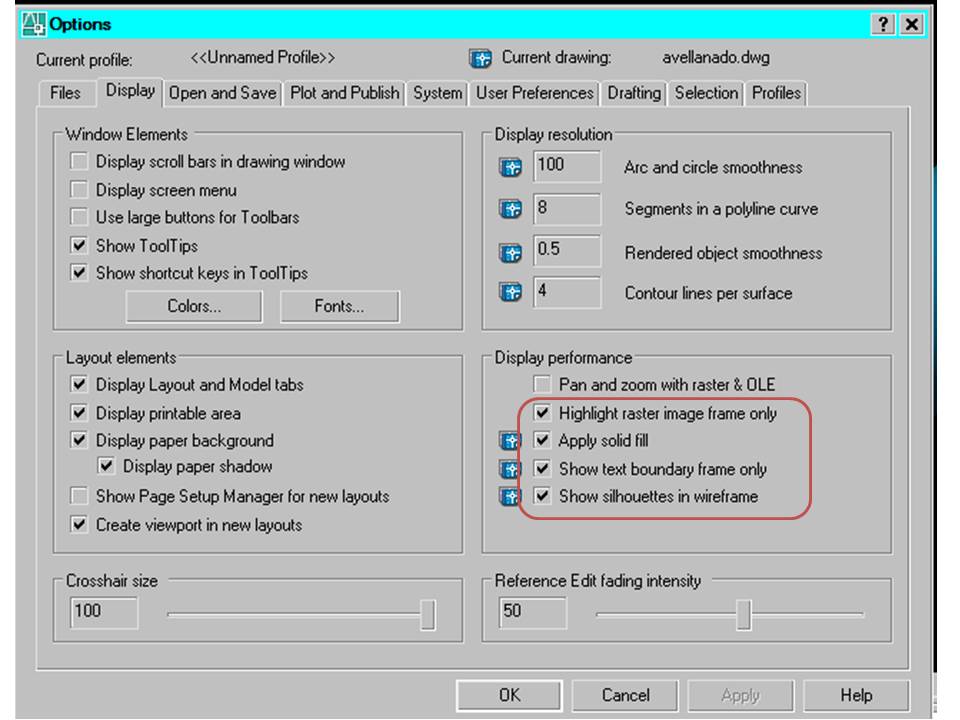

Devaler: también lo puedes ocultar de esta forma.
Tols- Options,-display, y selecciona las casillas indicadas.
Prueba en al imprimir el recuadro de Shade plot ponerlo en hidden.
Saca una vista preliminar y te saldrá sin líneas. Saludos.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=73983
Gracias a todos por su ayuda,cyruz, vale pues,Octavio Díaz de León, ya me salió y pude imprimir sin esas fastidiosas líneas.
Alguien conoce alguna forma de contar bloques dinámicos? Explico la pregunta: Imaginemos un bloque dinámico compuesto por 20 elementos, cada elemento está perfectamente diferenciado tanto en capas como en nombre de bloques, ¿ok?
Ahora imaginemos una gran instalación donde se repartira un número elevado de elementos (pongamos como más de mil elementos).
En AutoCAD existe un comando llamado bcount con el que puedes contar el número total de elementos repartidos en un plano, pero en cambio si esos elementos están unidos en un bloque dinámico el comando bcount solo contara el bloque en sí, pero no el bloque visible.
¿Existe alguna forma de poder contar el estado de visibilidad de un bloque dinámico?
No sé si funcionara, pero puedes probar 2 cosas.
1.- Puedes crear una tabla y usando los field formular las celdas para que te cuente el bloque que quieres.
2.- Usar el comando dataextraction (si es que tuvieras atributos en esos bloques, no sé si sirva sin atributos en tus bloques).
Buenos días, alguien sabe utilizar las Annotative escale para que cada vez que cambiamos de escala no cambien todas las cotas anotativas que tenemos en pantalla?
Esto, si estoy trabajando las cotas con la escala 1:50, pero me interesa crear una sola cota con escala 1:1, se me cambian todas, se hacer visible solo la 1:1 y ocultar 1:50, pero hay alguna manera de ver las dos a la vez, siendo los dos tipos de escala anotativos.
Cad 2008 y 2009. Gracias y un saludo.
