Un saludo a todos y gracias por sus respuestas de antemano. Pues resulta que estoy realizando una gradería (gradas), lo que hago es dibujar tanto el recorrido (Path) como la forma (shape) en AutoCAD, pero al momento de crear el Loft, este queda más abierto de las referencias que tengo AutoCAD, no sé si se deba al lugar donde se encuentra el pivote de ambos objetos.

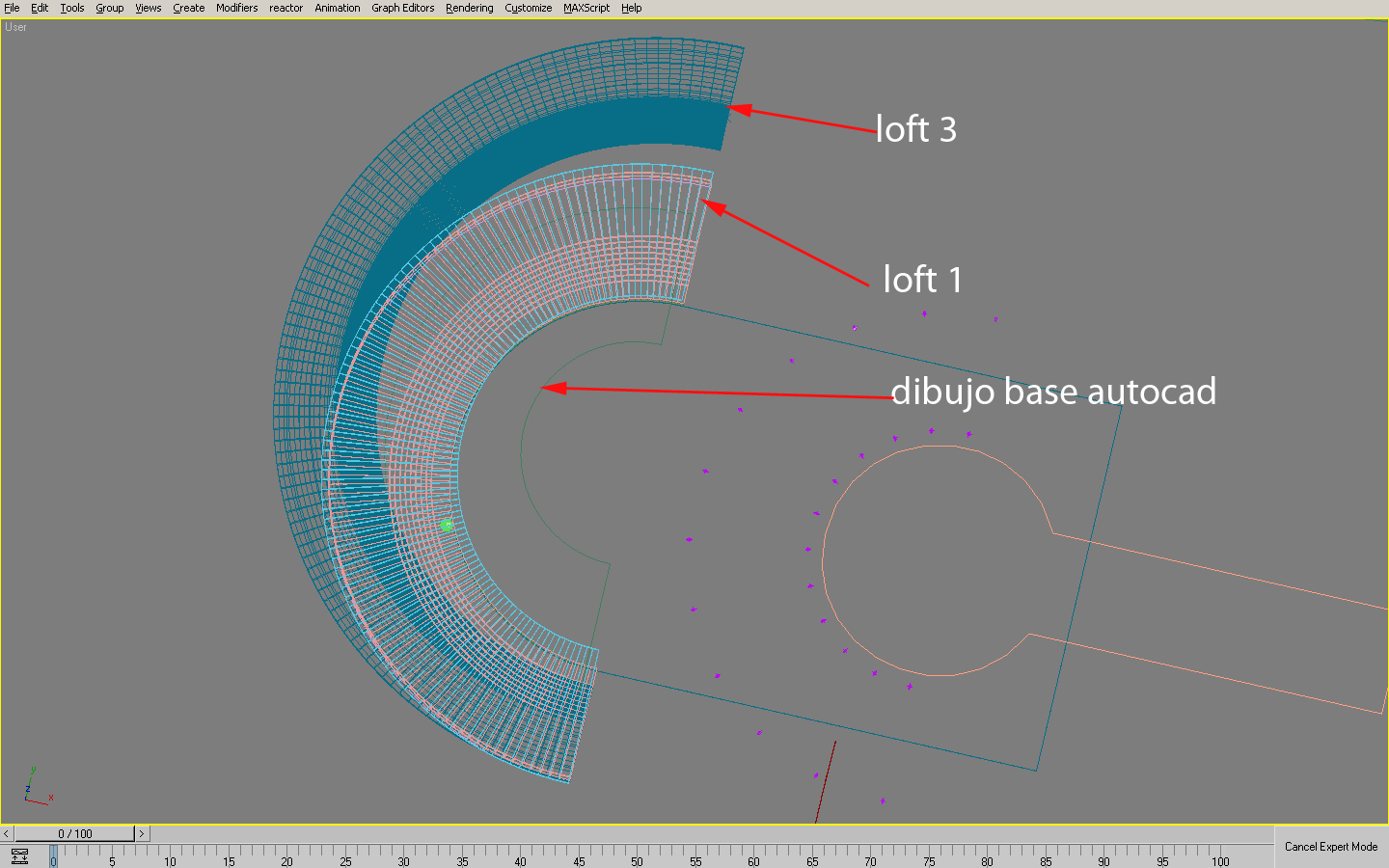

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=85696
El problema con el loft que se abre más de lo esperado normalmente se debe a una desalineación entre los puntos iniciales (pivotes) de las formas (shapes) o a que los perfiles no están orientados correctamente respecto a la trayectoria (path).
Para solucionarlo en software actual como Autodesk AutoCAD o Autodesk Fusion 360, debes asegurarte de que los puntos de inicio de cada perfil estén alineados. En AutoCAD, usa el comando LOFTBASEPOINT para redefinir manualmente el punto base de cada sección antes de crear el loft, colocándolos en la misma posición relativa (por ejemplo, siempre en la esquina superior izquierda de cada perfil). También verifica que la normal de cada shape sea consistente; gira los perfiles si es necesario usando el comando ROTATE en 3D para que apunten en la misma dirección.
Si el problema persiste, una alternativa más robusta es usar Autodesk Fusion 360. Importa tus curvas y utiliza la herramienta Loft del espacio Diseño. Allí puedes hacer clic en cada perfil y ajustar manualmente los puntos de inicio arrastrando los pequeños círculos azules hasta que se alineen visualmente en la previsualización. Fusion 360 ofrece un control más visual e intuitivo para este tipo de problemas.
Asegúrate de que la trayectoria (path) pase por el mismo punto relativo en todos los perfiles. A veces es más fiable crear la gradería usando el comando SWEEP con un solo perfil a lo largo de la trayectoria, si la sección es constante. Si la forma cambia, el loft con guías es la mejor opción; define curvas guía adicionales para controlar con precisión cómo se transforma la forma entre secciones.
