1 Archivos adjunto(s)
Como se puede hacer un paraboloide hiperbolico?
Que tal. Bueno pues aquí acudo a su ayuda para ver si alguien me puede auxiliar a modelar una paraboloide hiperbolica en 3ds Max más o menos parecida a la de exta imagen. Yo estoy tratando de empezarla con un plano y moviendo sus nodos para después darle un MeshSmooth o algo parecido. Pero quisiera saber cómo la harían ustedes para ver si es mejor solución. Y es que también nunca hicimos algo parecido a esto en mis clases de geometría descriptiva.
De antemano muchas gracias. Saludos.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=66805
-
Como se puede hacer un paraboloide hiperbolico?
Una pregunta curiosa: una patata pringles era un parabolioide hiperbólico, ¿no? Yo le haría una fotografía en alzado, planta y perfil, y a colocar las Splines. Perfecto no quedara, pero el pego lo da seguro.
-
Como se puede hacer un paraboloide hiperbolico?
Es una superficie reglada. Prueba a hacerla en un plano horizontal y defórmala con FD.
-
1 Archivos adjunto(s)
Como se puede hacer un paraboloide hiperbolico?
Yo lo haría con un hexágono y lo tensaría por sus vértices con software select.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=66821
-
Como se puede hacer un paraboloide hiperbolico?
Cita:
Yo lo haría con un hexágono y lo tensaría por sus vértices con software select.
Te salió exactamente como es. Muchas gracias. Ahora me queda entender bien esto del software select por que nunca lo había manejado antes. Voy a ponerme a picarle, espero poder hacerlo bien, si no te voy a molestar después pidiendo más ayuda. Gracias.
-
1 Archivos adjunto(s)
Como se puede hacer un paraboloide hiperbolico?
Te dejo una captura con una explicación si necesitas más ayuda solo dilo. Saludos. Posdata: disculpa te coloco como base un pentágono cuando en realidad tienes que usar un hexágono por lo demás cree la geometría exactamente igual.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=66826
-
Como se puede hacer un paraboloide hiperbolico?
-
Como se puede hacer un paraboloide hiperbolico?
Creo que max no tiene ISO surfaces, pero como curiosidad, en cualquier programa que las tenga se podría hacer con la función { x*x + y - Z*z }.
-
Como se puede hacer un paraboloide hiperbolico?
Tal vez se pueda hacer con un script, pero eso es terreno desconocido para mi.
-
1 Archivos adjunto(s)
Como se puede hacer un paraboloide hiperbolico?
Sejob: Perdón si parecen preguntas muy básicas, pero es que, tengo duda sobre la forma en que hiciste el polígono. ¿lo hiciste con el comando Ngon y después lo convertiste en editable polygon? De ser así, cual fue la siguiente instrucción que hiciste para poder subdividirlo en varias partes como lo muestras en tu imagen? Por que, bueno ya logré hacerlo como me dijiste y de verdad quedé asombrado, pero sólo pude aplicar aún plano de 4 lados.
De antemano te agradezco tu ayuda. Saludos.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=66945
-
Como se puede hacer un paraboloide hiperbolico?
Cita:
Sejob: Perdón si parecen preguntas muy básicas, pero es que, tengo duda sobre la forma en que hiciste el polígono. ¿lo hiciste con el comando Ngon y después lo convertiste en editable polygon? De ser así, cual fue la siguiente instrucción que hiciste para poder subdividirlo en varias partes como lo muestras en tu imagen? Por que, bueno ya logré hacerlo como me dijiste y de verdad quedé asombrado, pero sólo pude aplicar aún plano de 4 lados.
De antemano te agradezco tu ayuda. Saludos.
Yo tengo la misma duda, lo que hice fue crear un cilindro, le reduje el número de lados a 6, elimine todas las caras excepto la superior, seleccione todas las aristas del borde y las fui extruyendo varias veces.
-
Como se puede hacer un paraboloide hiperbolico?
Cita:
Yo tengo la misma duda, lo que hice fue crear un cilindro, le reduje el número de lados a 6, elimine todas las caras excepto la superior, seleccione todas las aristas del borde y las fui extruyendo varias veces.
Es buena idea también esta.
-
Como se puede hacer un paraboloide hiperbolico?
No se dónde vi un tutorial que explicaba cómo hacer este tipo de cubiertas con Cloth, si lo encuentro les aviso.
-
Como se puede hacer un paraboloide hiperbolico?
Hay un plugin free para hacer objetos matemáticos. Creo que lo vi en max plugins, de - The plugin database for 3ds Max.
-
4 Archivos adjunto(s)
Como se puede hacer un paraboloide hiperbolico?
-
4 Archivos adjunto(s)
Como se puede hacer un paraboloide hiperbolico?
Un, es una superficie que tiene secciones parabólicas en los planos verticales (xz e yz), e hiperbólicas en los horizontales (xy). Para hacerlo hay dos maneras: exacta y no exacta.
La no exacta se puede hacer, por ejemplo, con Nurbs. Queda muy bien y tiene gasto neuronal 0, pero Pit, te ha salido un poco rara. Una forma correcta es esta:
https://foro3d.com/attachment.php?at...1&d=1204021187
Sin embargo, la forma de sujetarlo no suele ser esta, sino girado 45º. Ahí es donde se nota que, como dice Molok, es una superficie reglada: los bordes son rectos.
Podemos hacer un Nurbs como esta:
https://foro3d.com/attachment.php?at...1&d=1204021187
Los 5 nodos que no son esquinas forman una cruz y están a la misma altura z. Las esquinas oscilan (arriba-abajo-arriba-abajo).
Una forma exacta de hacerlo es aplicando la fórmula de Slime. Así nunca fallas. Pero a mí me gusta esta otra:
El, se puede generar mediante una parábola con las ramas hacia arriba, que recorre otra parábola igual con las ramas hacia abajo. En Blender lo he hecho con una curva de Nurb de orden 3, que sigue un follow Path y aplicando dupliframes.
https://foro3d.com/attachment.php?at...1&d=1204021187
Y como es reglada, aún podemos hacer el girado de esta otra manera, porque también se puede generar como una arista que avanza mientras gira en el eje del recorrido. Pero si no cambiamos la longitud, la planta no será cuadrada, que es lo que queremos:
https://foro3d.com/attachment.php?at...1&d=1204021853
Hala, esto va PAL blof.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=66962
https://foro3d.com/attachment.php?attachmentid=66963
https://foro3d.com/attachment.php?attachmentid=66964
https://foro3d.com/attachment.php?attachmentid=66967
-
2 Archivos adjunto(s)
Como se puede hacer un paraboloide hiperbolico?
Cita:
Pero Pit, te ha salido un poco rara.
Seras pepito grillo he tirado rápido para que se parezca un poco a su fotografía y vea el proceso si quieres que sea igual entonces ya hay que hacer las curvas curvadas (redundancia) para que la superficie sea exacta a la de la fotografía y trabajarlo yo aún no he desayunado.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=66965
https://foro3d.com/attachment.php?attachmentid=66966
-
Como se puede hacer un paraboloide hiperbolico?

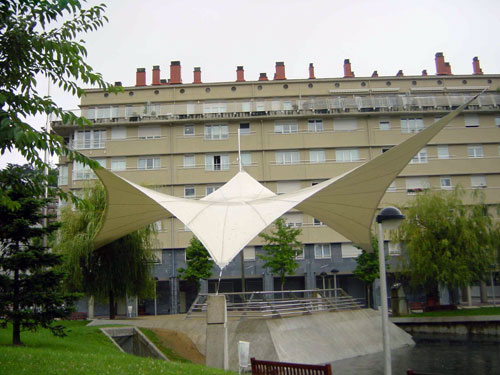

Perdona, no sabía que estabas copiando la fotografía. Es que eso no es un, h. Sólo se parece. Yo también necesito un café.
-
Como se puede hacer un paraboloide hiperbolico?
Cita:
Sejob: Perdón si parecen preguntas muy básicas, pero es que, tengo duda sobre la forma en que hiciste el polígono. ¿lo hiciste con el comando Ngon y después lo convertiste en editable polygon? De ser así, cual fue la siguiente instrucción que hiciste para poder subdividirlo en varias partes como lo muestras en tu imagen? Por que, bueno ya logré hacerlo como me dijiste y de verdad quedé asombrado, pero sólo pude aplicar aún plano de 4 lados.
De antemano te agradezco tu ayuda, saludos.
No hay nada que agradecer es un placer.
1.- El polígono lo hice con gengon de extended primitives, le aplique el modificador editpoly y desmarqué lo que me interesaba (no es la única forma de hacerlo).
2.- Luego seleccione los radios del hexágono y los subdividí en c/n con la herramienta connet de editpoly.
3.- Por último, seleccione todas Spline (paralelas a los lados de exagono) resultantes del paso anterior y volví a utilizar la herramienta connect en c/n y ya está.
Posdata: luego de ver las respuestas de Pit y Klópes coincido en que esa forma no es una pH claro antes de entrar en este hilo no tenía ni la más mínima idea de que era una pH (aún no lo tengo muy claro) yo solo trate de modelar la forma que tú colocaste de la manera más sencilla que se me ocurrió en ese momento (no se me ha ocurrido otra)así que, si quieres un verdadera pH seguramente las opciones que te plantean ellos son las correctas.
Son las 12 de la noche y creo que ya estoy diciendo estupideces.
-
3 Archivos adjunto(s)
Como se puede hacer un paraboloide hiperbolico?
Cita:
Fíjate que tus lados son rectos.

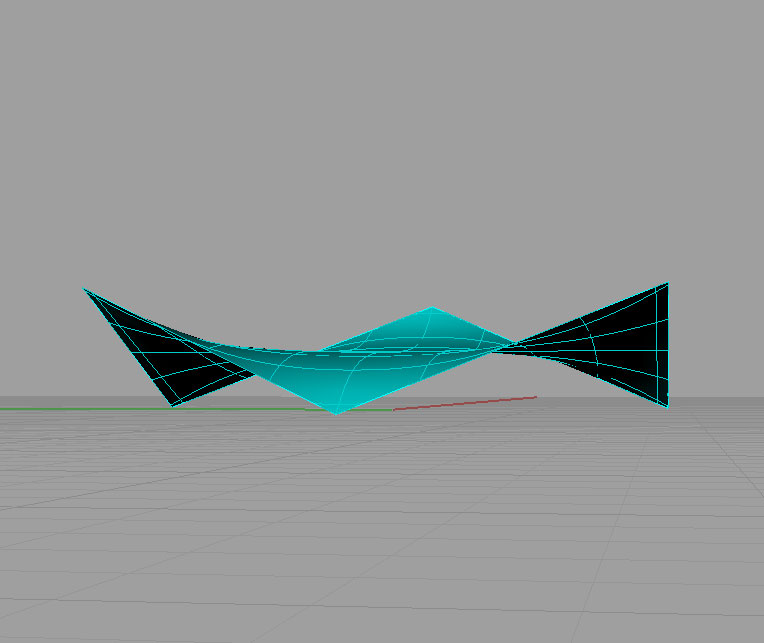

Bueno los hice rectos para que se viese el proceso sólo hay que hacer unas curvas curvas de grado 3 como en las imagen que subo ahora pero ya para que el trasto sea igual que el de la fotografía, ya hay que trabajarse unas curvas exactas a ésas, y me pilla cansino el proceso es: curvas de apoyo grado 3 y herramienta parche.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=67035
https://foro3d.com/attachment.php?attachmentid=67036
https://foro3d.com/attachment.php?attachmentid=67037
-
1 Archivos adjunto(s)
Como se puede hacer un paraboloide hiperbolico?
Yo solo hice una estrella de 3 puntos la convertí en poly moví 3 vértices arriba y 3 abajo que le puse teselar y aplique un Smooth y los vértices de las puntas los chanflié y salió esto.
No supe como decir chamfer.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=67039
-
7 Archivos adjunto(s)
Como se puede hacer un paraboloide hiperbolico?
Cita:
Perdona, no sabía que estabas copiando la fotografía. Es que eso no es un, h. Sólo se parece.

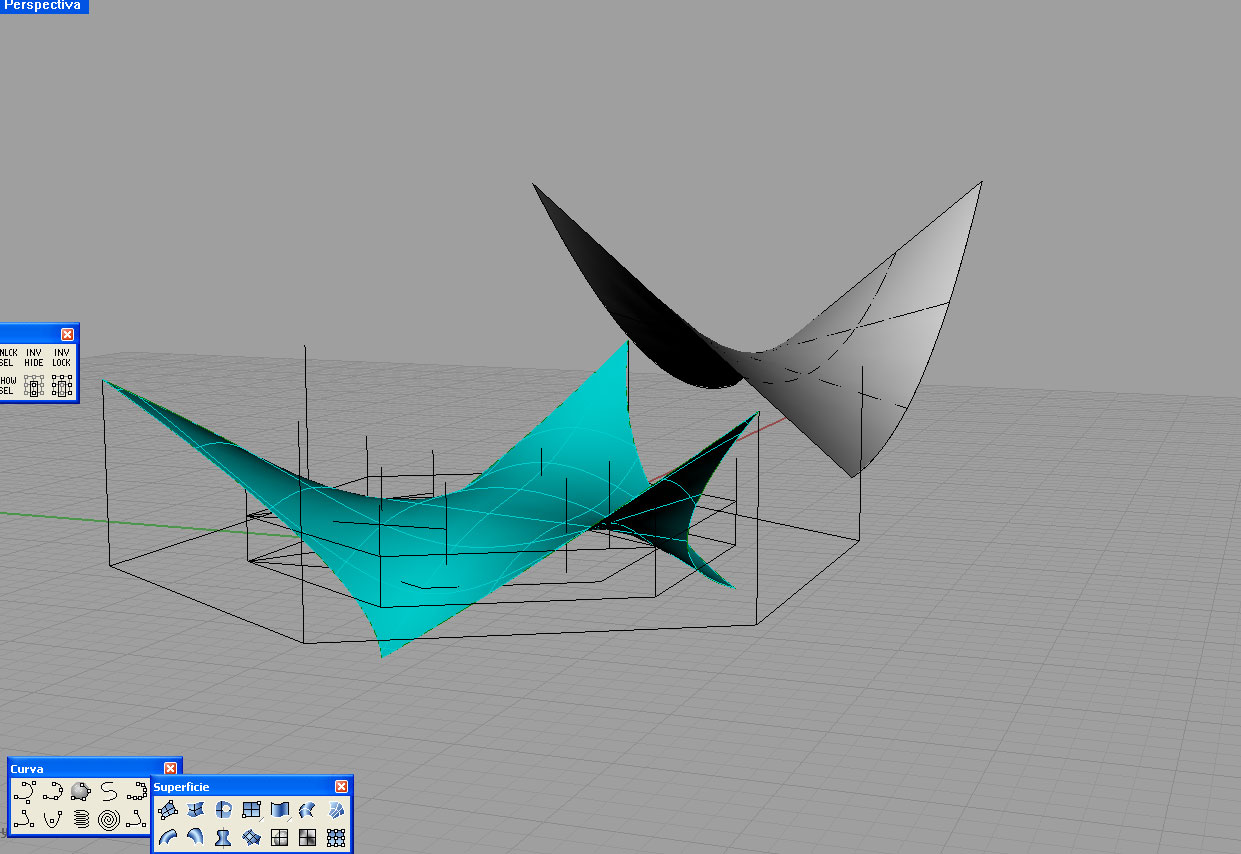

Si me guío por tu info eso puede hacerse de muchas formas en Rhinoceros, al ser sólo 4 curvas con una superficie de red de curvas se hace en 4 clicks.
(Aunque no sé si la figura que subo es a lo que te refieres, pues yo ya no me acuerdo de nada de la asignatura de descriptiva, perspectiva y geometría debido al creciente deterioro neuronal causado por la mala vida y mireciente paternidad).
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=67040
https://foro3d.com/attachment.php?attachmentid=67041
https://foro3d.com/attachment.php?attachmentid=67042
https://foro3d.com/attachment.php?attachmentid=67043
https://foro3d.com/attachment.php?attachmentid=67044
https://foro3d.com/attachment.php?attachmentid=67045
https://foro3d.com/attachment.php?attachmentid=67046
-
Como se puede hacer un paraboloide hiperbolico?
El día que me encarguen algo así usaré el plug clothfx. Si no me sale vendré por aquí.
-
Como se puede hacer un paraboloide hiperbolico?
Seguramente Rhinoceros tiene hasta un botón que hace el, h.
Cita:
(aunque no sé si la figura que subo es a lo que te refieres.
Es posible. Lo que me despista es que dos aristas no son rectas, pero si lo has generado como digo en el último método (girando un segmento), entonces sí. Visto desde arriba debería ser abombado como un barrilete.
Me estoy volviendo mono buscando que de superficie es. Creo que es la interpolación de 3 curvas cúbicas, una superficie de Gaus de orden 3 seguramente (la del centro):
https://www.foro3d.com/images/upload.../2008/02/2.jpg
En realidad, no tiene que corresponder a ningún objeto matemático, ya que es una tela tensada, y la información que he encontrado de los constructores dice poco (geometría asimétrica -lo cual no es cierto, forma de estrella, patatin patatan). Lo tenéis aquí.
Cita:
Pues yo ya no me acuerdo de nada de la asignatura de descriptiva, perspectiva y geometría debido al creciente deterioro neuronal causado por la mala vida y mireciente paternidad).
¿pasa eso? Cristo rey, pero si es lo único que me queda en la cabeza. Espero no tener la oportunidad.
-
Como se puede hacer un paraboloide hiperbolico?
Cita:
Bueno los hice rectos para que se viese el proceso sólo hay que hacer unas curvas curvas de grado 3 como en las imagen que subo ahora pero ya para que el trasto sea igual que el de la fotografía, ya hay que trabajarse unas curvas exactas a ésas, y me pilla cansino el proceso es: curvas de apoyo grado 3 y herramienta parche.
Para mí esta es la que se acerca más a la forma original.
-
Como se puede hacer un paraboloide hiperbolico?
Si lo vas a hacer con software selection y no te interesa que la geometría de los polígonos sea del todo regular puedes crear un polígono (Splines) y darle con el modificador Garment Maker que te crea la superficie con puntos distribuidos irregularmente dentro de tu polígono.
-
Como se puede hacer un paraboloide hiperbolico?
Cita:
Posdata: luego de ver las respuestas de Pit y Klópes coincido en que esa forma no es una pH claro antes de entrar en este hilo no tenía ni la más mínima idea de que era una pH (aún no lo tengo muy claro) yo solo trate de modelar la forma que tú colocaste de la manera más sencilla que se me ocurrió en ese momento (no se me ha ocurrido otra)así que, si quieres un verdadera pH seguramente las opciones que te plantean ellos son las correctas.
Son las 12 de la noche y creo que ya estoy diciendo estupideces.
La verdad me convenció más tu forma de hacerlo, porque no necesito hacerla lo más exacta posible, al contrario, se me hace más práctico y rápido así, te lo agradezco mucho.
-
Como se puede hacer un paraboloide hiperbolico?
De nada amigo, pero no olvides que los demás también hicieron un esfuerzo por encontrar una solución entre las cuales estoy seguro hay métodos mejores o al menos geométricamente correcto.
-
Como se puede hacer un paraboloide hiperbolico?
Claro que sí, les agradezco a todos por su gran aportación. En verdad quedé muy sorprendido por el sinnumero de respuestas que aportaron todos. Estoy seguro que más de uno aprendió algo nuevo aquí aparte de mí. Saludos a todos y muchas gracias de nuevo.
-
1 Archivos adjunto(s)
Como se puede hacer un paraboloide hiperbolico?

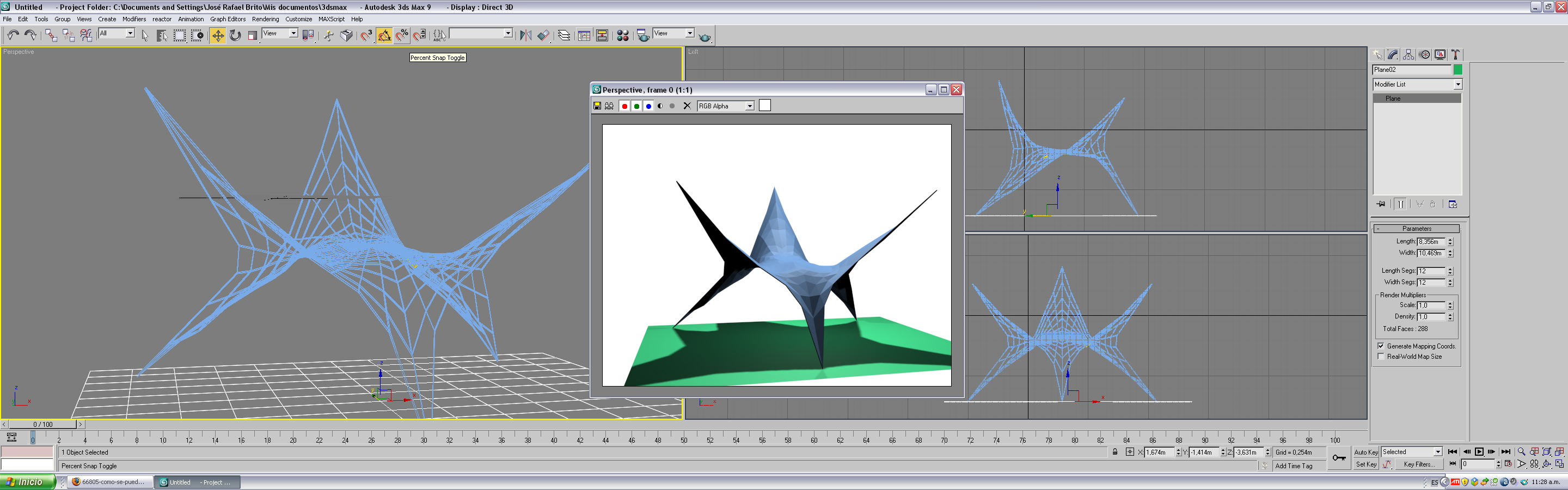

No encontré el tutorial de cómo hacerlo con Cloth, pero estuve un día entero intentándolo (primera vez que uso Cloth) y me salió esto:
No esta tan bueno como los de Sejob, Pit o el estudio que hizo Klopes, pero me sirvió para aprender un poco de Cloth, si realmente les interesa podría intentar hacer un videotutorial o con capturas de pantalla. (también seria mi primer intento de tutorial).
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=67285
-
Como se puede hacer un paraboloide hiperbolico?
Cita:
No encontré el tutorial de cómo hacerlo con Cloth, pero estuve un día entero intentándolo (primera vez que uso Cloth) y me salió esto:
No esta tan bueno como los de Sejob, Pit o el estudio que hizo Klopes, pero me sirvió para aprender un poco de Cloth, si realmente les interesa podría intentar hacer un videotutorial o con capturas de pantalla. (también seria mi primer intento de tutorial).
Hombre hazlo y ya que se ve interesante a demás como decimos en mí pueblo es mejor pedir disculpas que permiso.
-
Como se puede hacer un paraboloide hiperbolico?
Si sería muy interesante ver cómo los hiciste Warisnake. Estaremos esperando tu tutorial. Saludos.
-
Como se puede hacer un paraboloide hiperbolico?
Bueno, les cuento que ya termine el videotutorial. El problema es que Camtasia me hizo como 4 archivos, uno de ellos es javascript y donde tengo alojado mi sitio no se me permite subir.js.
También viene un.html, un.xmly finalmente el archivo del video.
No sé que hacer.
-
Como se puede hacer un paraboloide hiperbolico?
Cita:
Bueno, les cuento que ya termine el videotutorial. El problema es que Camtasia me hizo como 4 archivos, uno de ellos es javascript y donde tengo alojado mi sitio no se me permite subir.js.
También viene un.html, un.xmly finalmente el archivo del video.
No sé que hacer.
¿y si los metes juntos como archivo (*.zip) o rar?
-
Como se puede hacer un paraboloide hiperbolico?
No se me permite subir archivos de más de 10 Mb, y sería una real paja tener que descargarse unos 3 archivos en.zip para echarle un ojo al videotutorial, ahora mismo estoy intentando subirlo a video3d - Share your videos pero tendré que ver si aparecen los comentarios mientras corre el video, si no que por favor algún administrador me pueda alojar todos los archivos aquí en el sitio para que quede por siempre el videotutorial.
-
Como se puede hacer un paraboloide hiperbolico?
-
Como se puede hacer un paraboloide hiperbolico?
Cita:
Si realmente les interesa podría intentar hacer un videotutorial o con capturas de pantalla. (también seria mi primer intento de tutorial).
A mí sí me interesa la verdad es que no he trabajado el Cloth y tu tutorial sería una buena forma de echarle un vistazo.
-
Como se puede hacer un paraboloide hiperbolico?
Yo sí puedo ver el vídeo. ¿Cómo puedo grabarlo en disco? (Gracias Warisnake).
-
Como se puede hacer un paraboloide hiperbolico?
Oh, que bien, pero no se pueden leer los comentarios tipo subtítulo que puse. Bueno, cualquier comentario háganmelo saber, ya que este es mi primer videotutorial (espero que no sea el único).
Un comentario, así como compra un micrófono no vendría al caso, porque lo tengo presente.
Que mal que no se puedan leer los comentarios.
Este videotutorial salió después de 6 intentos de renderizarlo en Camtasia, al final me di cuenta que era por una pantalla de bienvenida y una imagen de cómo quedo al final que había puesto, así que, las tuve que eliminar. Saludos.
Sobre tu pregunta Pit, pues bueno, hay varios sitios que tienen la facultad para descargar los videos de YouTube u otros en tu computador, pero no se ven muy bien según mi experiencia.
Voy a intentar subirlo a rapidshare o algo así, o si sabes alguna manera de hacertelo llegar estaría encantado, aunque creo que está bien dejarlo en video3d - Share your videos, para fomentar el sitio.
Posdata: cómo se puede poner el video embebido aquí en el mensaje?
-
Como se puede hacer un paraboloide hiperbolico?
Estaba pensando en otra manera de hacerlo que tal vez pueda resultar. En vez de hacer los grupos, puedes ir al subobjeto Faces, activar simulate local y live drag, con el checkbox de sim on mouse down tildado. Ahí puedes mover la membrana o tela en tiempo real, pensándolo bien, sería bueno dejar el grupo fijo (preserve) para que esos vértices se queden tranquilos mientras editas el resto. aquí en el sitio de Autodesk hay unos videotutoriales buenos, échale un ojo al de Cloth.
-
Como se puede hacer un paraboloide hiperbolico?
Me encantó tu tutorial, yo tampoco había utilizado Cloth antes. Muchas gracias por tu aporte Warisnake.
-
Como se puede hacer un paraboloide hiperbolico?
Esta de lujo Warisnake, este tipo de aporte deben ser más frecuentes en esta comunidad, porque para serles sincero creo que demasiadas veces respondemos diciendo porque no les das ha f1 sin importarnos la frustración que eso puede ocasionar y más teniendo en cuenta lo poco intuitivas que las ayudas suelen ser.
Quien no encuentre en este hilo cómo hacer una pH o cosa parecida ya no tiene remedio.
-
Como se puede hacer un paraboloide hiperbolico?
Cita:
Quien no encuentre en este hilo cómo hacer una pH o cosa parecida ya no tiene remedio.
Tienes mucha razón, nunca me imaginé que este hilo podría haber tenido tantas aportaciones.
-
Como se puede hacer un paraboloide hiperbolico?
Qué bien se siente ayudar, el placer es mío, a lo mejor el hilo debería estar en los tutoriales o algo por el estilo, para que esté más ubicable.
-
Como se puede hacer un paraboloide hiperbolico?
Vaya yo sabía que lo había leído en algún lado, les cuento chiquillos, le estoy haciendo el proyecto de título a una amiga, cuando me explicaba el proyecto me menciono una paraboloide hiperbolica de caña, así que, cuando la termine la muestro en este hilo para que quede cómo registro, es una paraboloide por piezas de caña (caña de azúcar doblada) así que, es algo compleja.
-
Como se puede hacer un paraboloide hiperbolico?
Y ya sabes cómo lo vas a hacer para modelarla?
-
Como se puede hacer un paraboloide hiperbolico?
Si poh compare apenas la tenga te la muestro, tengo como no es una parábola llena sino una de cañas es algo más tedioso, pero igual ya sé cómo la voy a hacer.
-
Como se puede hacer un paraboloide hiperbolico?
Dale, voy a estar atento entonces. Saludos amigo. Posdata: cuidado con James bond por, allá, no te valla a confundir con oddjob o con el general Anatol gogol.
-
Como se puede hacer un paraboloide hiperbolico?
Yo también me incluyo a la lista de espera para ver tu parábola.
-
Como se puede hacer un paraboloide hiperbolico?
Hasta que logré embeber el video, (gracias 3dpoder).
-
Como se puede hacer un paraboloide hiperbolico?
-
Como se puede hacer un paraboloide hiperbolico?
Interesante, gracias Warisnake.
