Mi primer proyecto real: modelado de un chalet desde cero

Bueno, después de seguir algunos tutoriales, me he decidido a hacer mi segundo proyecto serio. En este caso es un chalet. No sé si me excedido en mis pretensiones, pero por ilusión que no quede. Es la casa de un familiar.

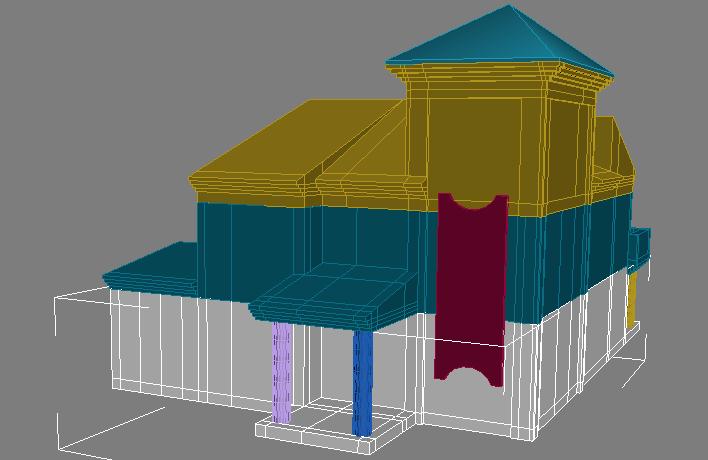

Publico mis avances, ya que hay ganas de mostrar algo, y para ver si me podéis aconsejar en algo. Aún no he creado las puertas y las ventanas, no sé si he hecho mal y las debería haber hecho antes, pero bueno, ya aprenderé con la experiencia. El caso es que llegado el momento y habiendo leído algunas opiniones del foro, no sé que método seguir. En principio había pensado cortar polígonos e ir extruyendo, pero creo que, aunque siendo más correcto, es bastante más complicado que hacerlas como objetos de composición booleanos. Así que en principio tengo pensado hacerlo así. Que opináis? Si me podéis dar un consejo sobre el resto del modelo mejor que mejor.

Estoy usando 3dsMax 6. Gracias.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=25141

Creo que te está quedando bastante bien, yo estoy aprendiendo ahora a manejar el 3dstudio max, normalmente para proyectos de casas o chalets he estado utilizando el AutoCAD, para 3d y 2d, pero con el 3dstudio veo que me sale muy a cuenta utilizarlo para 3d.

Por el tema de las ventanas pienso que está mejor lo que dices, crear primero los muros y luego vaciarlas, tanto si es usando booleanas, como un wall al que le asocias un objeto como puerta o ventana, aunque eso creo que solo está en la versión 7. Pero bueno pienso que te está quedando bien.

Gracias por tu respuesta tronius. Sé que mucha gente utiliza el AutoCAD, pero yo aún ni lo he tocado, así que intentaré manejar bien el 3ds Max y después probaré otros programas.

Lo del wall, creo que tienes razón y solo aparece en el 7 porque en el 6 yo no lo he visto.

Bueno, a ver qué tal sale.

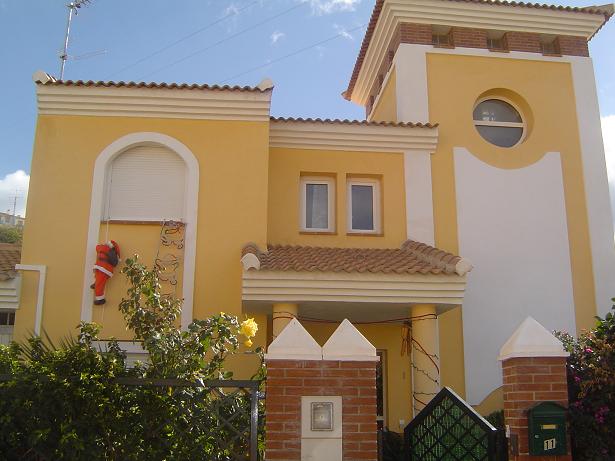

Ya he hecho algunas ventanas cuadradas, pero a las redondas no sé cómo meterle mano. He leído un hilo en el que la gente desaconseja usar booleanas por los resultados imprevistos que puede dar, pero yo es que no encuentro la forma de hacerlo de otro modo. Porque en los modificadores de polígono cómo puedo hacer para crear un círculo en la malla de manera similar a cuando cortas los polígonos?
No sé cómo hacer la de la izquierda arriba y la de la derecha.

Aquí adjunto una imagen.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=25210

Crea una Spline con la forma de la ventana. Ponla en el sitio de la malla en el que iría. Usa la opción ajustar a vértice (Snap vertex), y ve cortando la malla tomando como puntos de referencia los vértices de la curva. Con suerte, te saldrá algo apañado. Extruyes ese polígono recién creado hacia adentro, et voilá. En alguna ocasión me ha tocado hacer algo así, y he tenido menos problemas que con las booleanas.

Aun así, prueba con ellas a ver qué sale. Esto es como una lotería.

Vale IkerClon. Te pondré los resultados esta noche a ver qué tal. Gracias.

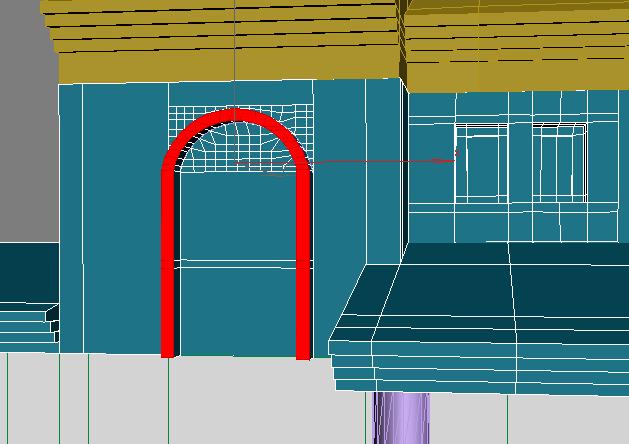

Más vale tarde que nunca. Creo que no me ha salido mal, quizás me haya pasado cortando polígonos, pero quería que quedará lo más refinadito posible. Gracias otra vez IkerClon, otra técnica nueva que aprendo hoy.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=25221

Vas muy bien yeyo, me gusta la luz y los detalles que estas colocando a tu trabajo, con ese pasión, te va a quedar muy majo, tengo ya ganas de verlo. Saludos.

Gracias yoyes, me gustaría acabarlo esta semana, pero tengo una niña y no me deja mucho tiempo, además del trabajo. La que verdad es que me estoy diviertiendo a medida que avanzo.

Buenas, me gusta cómo lo vas llevando. Para hacer las ventanas redondas no te recomiendo tampoco las booleana, pero puedes utilizar la herramienta Shape Merge. Yo la utilizo bastante y es mucho más mejor. Saludos.

Gracias bones_3d. Sabes cual es la traducción de la herramienta Shape Merge en español? Edito: buscando un poco he visto que está herramienta está en crear/objetos de composición, pero no sé cuál de ellas es. Creo que es o malládor o mallábob. Me decanto por la primera.

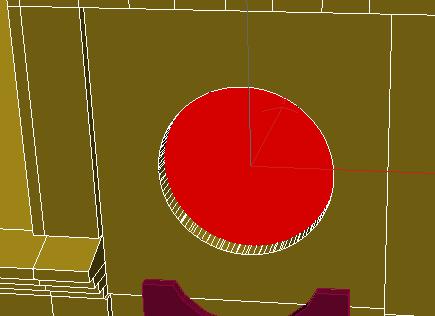

La ventana redonda no me ha salido como yo esperaba. Se notan los polígonos una vez que renderizas. Como puedo suavizarlo un poco?

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=25306

Tienes que utilizar los grupos de suavizado, para eliminar ese efecto. Muy guapa la infografía. Un saludo.

No he utilizado nunca esta herramienta solo para animar una parte del polígono. Voy a probar a ver. Gracias Juanmax. Edito: nada, no me sale.

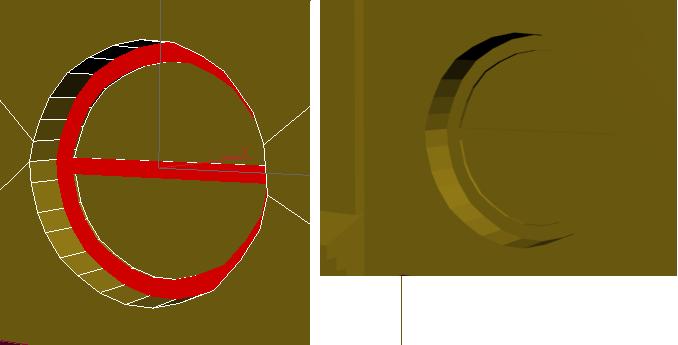

Bueno, ahora si. El comando Shape Merge en castellano es FusForma. Me ha salido como esperaba. Ahí va una muestra.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=25330

No he creado nunca césped, pero he visto que Vray displacemetmod da muy buenos resultados. Lo puedo aplicar en un número determinado de polígonos de un objeto, o se aplica al objeto entero¿me explico un poco mejor, he extruido las aristas de la base de la casa para el suelo donde ira el césped, así que, quiero aplicarlo únicamente a esos polígonos.

He buscado por el foro pero no encuentro la solución a esto. Sera que no se puede hacer. Si alguien me lo confirma dejo de darle vueltas.

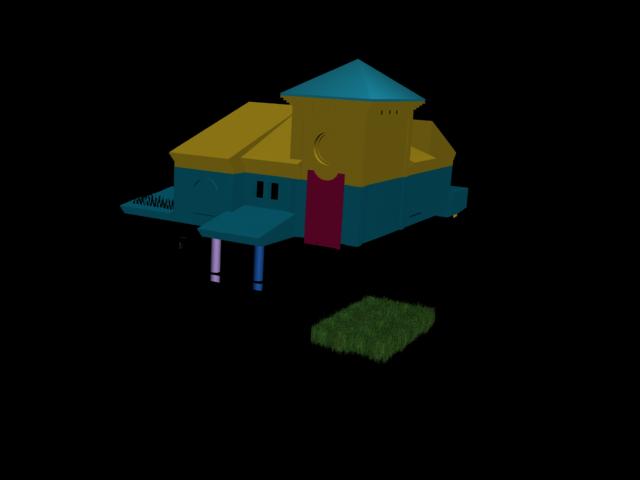

Como veis al aplicar el Vray displacement a un polígono, el resto del objeto me aparece en negro.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=25530

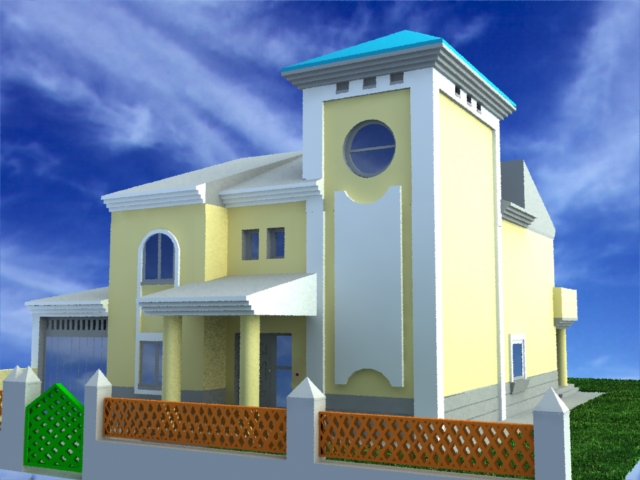

Bueno, aunque aún me quedan algunos detalles en cuanto al modelado, he empezado a texturizar e iluminar a ver qué tal queda la cosa. Para el texturizado estoy utilizando materiales arquitectónicos, no sé si es buena idea, pero estoy un poco verde aún en esto.

En cuanto a la iluminación he seguido un tutorial de José María Andrés Martín llamado exteriores con Vray.

A ver si me pueden decir si voy bien encaminado, o si por el contrario es un desastre. Aquí les dejo una muestra. Faltan muchas cosas, y otras solo estoy probando, como el cielo, los cristales, a la izquierda de la puerta me sale ese trozo de pared muy raro, no entiendo por qué, si alguien me ayuda. Utilizo max 6 y Vray. Gracias.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=25959

Están bueno es que no merece una crítica?

Sinceramente, el primero que mostraste está a años luz de éste último. Bajaste el nivel? Un saludo.

Yoyes creo que te has confundido o yo no me he expresado bien. Una de las imágenes que, aparecen al principio del mensaje es una fotografía, la cual me sirve de referencia. La puse para preguntar cómo se hacía la ventana redonda. Saludos.
