Edge loop y Smooth

edge loop y smooth.

Archivo adjunto 167487
. Vamos a hacer una goma de borrar utilizando estas dos herramientas, partimos de un cudo con las proporciones del modelo:
Archivo adjunto 167488

Aplicamos el modificador subdivisión surface:
Archivo adjunto 167489

Adquiriendo el cubo esta forma:
Archivo adjunto 167490

En los parámetros del modificador, aumentamos las subdivisiones en view para mejorar el aspecto. Con mayores subdivisiones mejora la forma, pero claro, también aumentan los polígonos y a más polígonos mayores tiempos de render.

Archivo adjunto 167491

Pulsamos tabulador para entrar en el modo de edición de objeto. En la ventana del modificador subdivisión surface, activa el botón que te marco en la siguiente imagen, para que el modificador se aplique en tiempo real y poder ver cómo va quedando.

Archivo adjunto 167492

En la ventana de la iz quierda (si no la ves pulsa la tecla t) haz clic en el botón loop Cut and slide (tecla control + r) y coloca el ratón sobre cualquier arista. Aparecerá un rectángulo color fucsia indicándote Blender donde va a realizar el loop. Siempre será en el centro geométrico del grupo de aristas a las que va a af ectar. Seguidamente podrás despalzar los nuevos Edges donde necesites.

Archivo adjunto 167493

No sé por que a mí Blender no me permite mover las aristas recién creadas no sé que problema tengo. Antes sí podía, el modelo me queda así. Con el nuevo grupo de aristas creados.

Archivo adjunto 167494

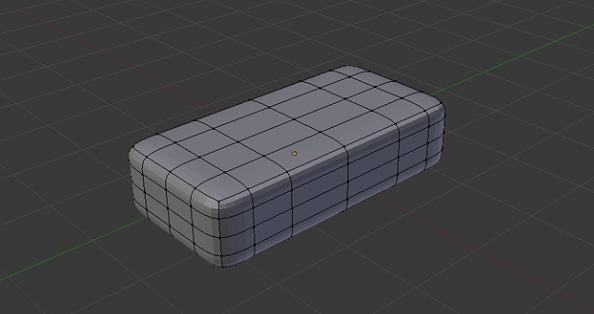

Añade los loops que creas necesarios hasta conseguir la forma deseada.

Archivo adjunto 167495

Y a sólo nos queda suavizarlo, pulsa tabulador para volver a modo objeto. En la ventana de la izquierda (tecla t) haz clic sobre el botón Smooth y tallan, ya tenemos nuestra goma de borrar.

Archivo adjunto 167496
