Cloth
Archivo adjunto 167363
Cloth.
. Para conseguir el efecto de físicas de la tela, voy a partir de una simple escena de un cubo y encima un plano subdividido varias veces, a la tela (plano subdividido) le aplicaremos el Cloth y al cubo le aplicaremos una colisión, para que la tela lo reconozca y no lo traspase.
Archivo adjunto 167364
Seleccionamos la tela, presionamos Cloth > add y de momento lo dejamos tal cómo está. Luego si queremos podemos modificar los valores.
Archivo adjunto 167365
Ahora seleccionamos el cubo y le ponemos la colisión collision > add.
Archivo adjunto 167366
Si ahora presionamos Alt+a se animara el mantel y caerá sobre el cubo, tomando la forma de este.
Archivo adjunto 167367
Para mejorar el resultado podemos suavizarlo con Smooth y también tenemos la opción de subdividir más la tela, pero contando siempre que se multiplicaran los tiempos, en Cloth ya tenemos algunos parámetro definidos, como algodón, dril, cuero, caucho y seda. También podemos sobre alguno de los valores, el efectual cualquier cambio.
Archivo adjunto 167368
Si, por ejemplo, estamos buscando una forma fija, podemos convertir el frame que más nos gusta en malla. Para ello, hemos de ir a.
Modifiers y veremos que se ha creado un modificador de tipo Cloth. Pues solo tenemos que presionar apply en el frame que queremos y se convertirá en una malla.
Archivo adjunto 167369
Como consejo, es mejor acostumbrarse a utilizar el timeline para la animación, porque al utilizar los atajos de teclado, da algunos errores.
Archivo adjunto 167370
Tutorial creado por Solimán.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=167363
https://foro3d.com/attachment.php?attachmentid=167364
https://foro3d.com/attachment.php?attachmentid=167365
https://foro3d.com/attachment.php?attachmentid=167366
https://foro3d.com/attachment.php?attachmentid=167367
https://foro3d.com/attachment.php?attachmentid=167368
https://foro3d.com/attachment.php?attachmentid=167369
https://foro3d.com/attachment.php?attachmentid=167370
-
18 Archivos adjunto(s)
Cloth
Archivo adjunto 167374
Cloth (i) y Pinning.
Podemos poner Cloth para simular telas, de hecho, ya vienen preconfigurados unos valores para simular:
Cotton - Algodon.
Denim - Dril.
Leather - Cuero.
Rubber - Caucho.
Silque - Seda.
Voy a partir de una escena ya preparada, en la que he puesto un plano subdividido desde vista superior y un objeto que será el que produzca la colisión.
Archivo adjunto 167375
El plano, como ya he dicho lo he subdividido varias veces (cuantas más mejor, pero contando con que sube los tiempos de cálculo)
El objeto que producirá la colisión, puede ser de cualquier tipo, yo he puesto una especie de triángulo, a este mismo objeto, le vamos a poner un valor de colisión, para que cuando lo detecte la tela, choque con él, para eso nos vamos a physics > collision y presionamos add.
Archivo adjunto 167376
Aquí de momento vamos a dejar los valores que vienen por defecto.
Archivo adjunto 167377
Para la tela seleccionamos en physics > Cloth > add.
Archivo adjunto 167378

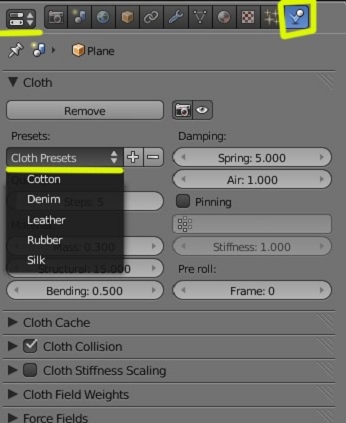

Podemos elegir el tipo de simulación desde Cloth presets y también una vez puesto, lo podemos modificar más a nuestro gusto. En este caso, voy a seleccionar slik.
Archivo adjunto 167379
Una vez tengamos los valores ajustados a nuestro gusto, hasta podemos agregarlos a los materiales predefinidos, simplemente presionando el signo + e introduciendo un nombre.
Archivo adjunto 167380
Bueno, una vez ya tenemos la tela con Cloth y el obstáculo con colisión, presionamos Alt+a para ver cómo cae la tela sobre el objeto, en mi caso y por la fuerza de la tela, al caer coge velocidad y el movimiento de péndulo que coge la tela, hace que está se cruce con la del otro lado, originando una posición imposible (pues traspasa la tela).
Archivo adjunto 167381
Esto se arregla colocándole una colisión que trae incorporada Cloth. Es en la pestaña Cloth collision y debemos marcar selft collisión.
Archivo adjunto 167382
Así, cuando llegan las dos partes de la tela a chocar, ya no se traspasan. Aquí se pueden modificar los valores de calidad, distancia del choque, fricción.
Archivo adjunto 167383
Hay que recordar que la tela se puede suavizar aplicándolo smooth.
Archivo adjunto 167384
También podemos hacer una fijación (Pinning) de una zona, como, por ejemplo, para crear banderas o cortinas. Para eso, primero hay que crear un grupo de vértices, los cuales serán los anclajes, nos vamos a object data y en vertex groups, presionamos el signo + y seleccionamos los vértices que queremos.
Archivo adjunto 167385
Una vez los tenemos seleccionados, presionamos el botón assing, para que queden guardados.
Archivo adjunto 167386
A ese grupo de vértices, le podemos poner un nombre si queremos. Ese nombre será el que luego colocaremos en la tela, en Pinning.
Archivo adjunto 167388
Y ya tenemos nuestro anclaje en la tela.
Archivo adjunto 167389
Puede darse el caso, que nuestro diseño tenga algún objeto romo y sobresalga sobre la tela.
Archivo adjunto 167390
Podemos hacer que la tela no llegue hasta el objeto, subiendo un poco distance, esto hace que choque, antes de llegar al objeto.
Archivo adjunto 167391
Si, por ejemplo, no quisiéramos hacer una escena animada, sino simplemente un objeto fijo, como, por ejemplo, un mantel o una cortina, se trataría de hacer la animación con Alt+a y cuando viésemos la posición correcta o deseada, nos paramos en ese frame, y nos vamos a modifiers y en Cloth presionamos el botón apply (ojo, al aplicarlo se borra la animación, y queda solo la malla en esa posición).
Archivo adjunto 167392
Tutorial creado por Solimán.
