Mirror
Archivo adjunto 166792
mirror.
Mirror sirve para reflejar una imagen, o sea, que podemos modelar la mitad y mirror nos modelara la parte contraria, para empezar, es mejor utilizar la vista frontal y vista ortogonal (vista en planta) y también debemos conocer, que el mirror se ejecuta raíz del pivote central del objeto conocido como origin, para comprenderlo mejor, vamos a empezar desde un plano, como ya he dicho, desde vista frontal (1) y vista ortogonal (5) al añadimos un plano a la escena.
Archivo adjunto 166793
Nos ponemos en Edit Mode y subdividimos el plano una vez.
Archivo adjunto 166794
Y borramos los vértices de la izquierda.
Archivo adjunto 166795

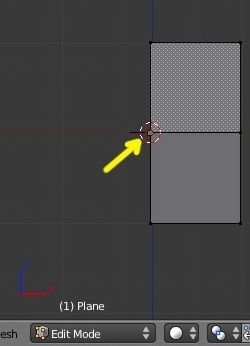

Con esto lo que hemos conseguido es dejar el punto central del objeto en uno de los lados, por lo que al añadir el modificador mirror se reflejara a partir de ese punto (origin)
Otra forma de cambiar el punto central, sería de la siguiente manera. Si partimos de un plano, seleccionamos los dos vértices de uno de los lados.
Archivo adjunto 166796
Presionamos shift+s para situar el cursor en el centro de esos dos vértices.
Archivo adjunto 166797
Archivo adjunto 166798
Y cambiamos a object mode y en object > transform > origin todo 3d cursor.
Archivo adjunto 166799
Esto hace que el punto origin se sitúe donde tenemos colocado el cursor.
Archivo adjunto 166800
Sea cual sea, la forma en que lo hagamos lo importante es que tengamos el origin colocado a uno de los lados, lo siguiente es añadirle el modificador. Para eso vamos a modifiers > mirror.
Archivo adjunto 166801
Y ya tenemos nuestro objeto espejado en el modelado. Todo lo que hagamos en un lado se repetirá en el otro.
Archivo adjunto 166802
En esa ventana tenemos una opción llamada clipping con la que podemos conseguir una especie de imán en la zona central donde seune el original con el mirror, o sea, que si marcamos clipping y movemos uno o varios vértices, veremos que al llegar al centro justo, se quedan clavados.
Archivo adjunto 166803
También tenemos la opción de poder ver todo el modelo en forma de malla. Para eso solo hay que presionar el triangulo que hay en la barra de mirror.
Archivo adjunto 166804
Todos estos pasos los hemos hecho siempre desde la perspectiva de que trabajamos en vista frontal.
Pero también tenemos otras opciones de mirror con otras coordenadas.
Archivo adjunto 166805
Y también podemos poner dos modificadores en dos coordenadas diferentes.
Archivo adjunto 166806
Tutorial creado por Solimán.
