Add-on Bolt factory

Archivo adjunto 164884

Add-on Bolt factory. Los scripts que se utilizan ahora para la nueva versión de Blender 2.5 están hechos de una forma que los podemos incorporar al programa de una forma mucho más sencilla.

Unos ya vienen instalados en el programa, pero no activados (para no llenar los paneles) y otros son novedades que van saliendo, y que podemos utilizar cada uno para lo que ha sido creado.

Vamos a partir de uno que ya viene instalado en Blender 2.57 que es Bolt factory y es un script para crear tornillos y tuercas.

Lo primero que vamos a ver es, desde dónde se instalan esos scripts. Esto lo vamos a hacer desde una ventana de user preferencias.

Archivo adjunto 164885

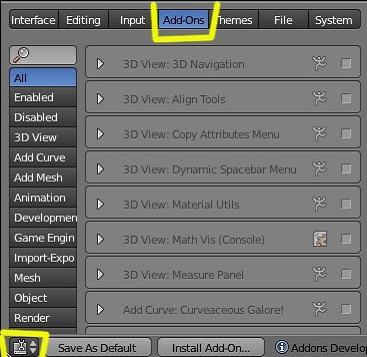

Y elegimos la opción add-ons.

Archivo adjunto 164887

El add-on de Bolt factory se encuentra en add Mesh.

Archivo adjunto 164888

Al marcar está casilla, lo que conseguimos es que en la barra superior, dónde está add podamos seleccionar en Mesh, una nueva opción llamada volt.

Archivo adjunto 164892

Esta opción al seleccionarla, lo que hará es crear un tornillo y antes de modificar nada, debemos mirar en el panel de la izquierda (tolshelf - Barra de herramientas) una nueva pestaña que tiene que haber salido llamada add volt. Si no está a la vista la tool shelf, presionar la tecla t.

Archivo adjunto 164893

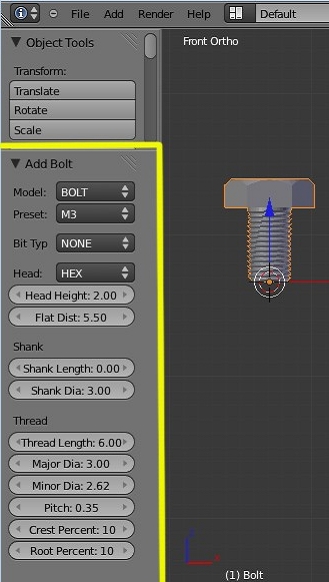

Si expandimos la pestaña volt, veremos unas variantes que podemos aplicar a nuestro tornillo.

Archivo adjunto 164894

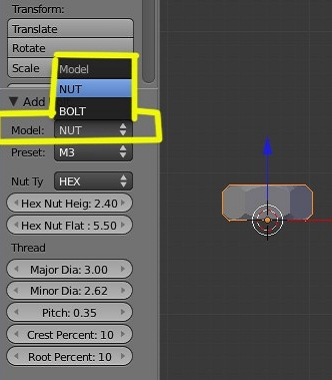

Por ejemplo, si en lugar de un tornillo, lo que queremos es la tuerca, en la opción model: seleccionamos nut (volt = tornillo, nut = tuerca).

Archivo adjunto 164895

Volviendo al tornillo, podemos seleccionar si en la parte superior no lleve nada o lleve una muesca tipo Allen o Philips en bit typ:
Archivo adjunto 164896

También podemos seleccionar el tipo de cabeza que queremos para ese tornillo desde head:
Archivo adjunto 164897

Contando con que también podemos aplicarle las variaciones anteriores de que lleven tipo Allen, Philips o nada.

Luego, dependiendo del modelo tenemos otras opciones como, por ejemplo, hacer la cabeza más grande o más larga y ponerle una forma ente cabeza y rosca en la que podemos modificar el fuste las sangrías de diámetro o cómo se llamen esas modificaciones.

Archivo adjunto 164898

Y también podemos jugar con cambiar los diámetros mayor y menor del tornillo y con las separaciones entre rosca y rosca y conseguir que el ornillo acabe en punta.

Archivo adjunto 164899

Como podemos ver existen muchas posibilidades para crear el modelo que queramos.

Tutorial creado por Solimán.
