Hola a todos, bueno tengo un inconveniente por ganar tiempo, alguien sabe si se puede extruir desde un plano CAD con la herramienta Walls en 3dsMax 2011? Gracias de antemano.
Versión para imprimir
Hola a todos, bueno tengo un inconveniente por ganar tiempo, alguien sabe si se puede extruir desde un plano CAD con la herramienta Walls en 3dsMax 2011? Gracias de antemano.
Hola, simplemente con el modificador extrude le das la altura que quieras(2,10 metros, 3 metros, etc). Pero si tienes la Spline abierta, te saldrá hueco. Un saludo.Cita:
Hola a todos, bueno tengo un inconveniente por ganar tiempo, alguien sabe si se puede extruir desde un plano CAD con la herramienta Walls en 3dsMax 2011? Gracias de antemano.
Gracias por la respuesta, si puedo hacer eso, pero lo malo que necesito poner puertas y ventanas de diferentes medidas y por lo que se con los booleans no se puede fiar porque aparecen errores. Habrá alguna forma para extruir seleccionando cualquier capa de CAD con wall o slo se puede hacer manualmente? Gracias.Cita:
Hola, simplemente con el modificador extrude le das la altura que quieras(2,10 metros, 3 metros, etc). Pero si tienes la Spline abierta, te saldrá hueco. Un saludo.
Pasa que partimos de la base de que yo no usaría esas líneas para dibujar. Pero a ver, levanta con extrude hasta la altura del techo, deja los huecos para ventanas y puertas, luego te quedarán esos agujeros de corrido (del suelo al techo).Cita:
Gracias por la respuesta, si puedo hacer eso, pero lo malo que necesito poner puertas y ventanas de diferentes medidas y por lo que se con los booleans no se puede fiar porque aparecen errores. Habrá alguna forma para extruir seleccionando cualquier capa de CAD con wall o slo se puede hacer manualmente? Gracias.
Ahora pon las puertas y ventanas. Luego rellenas con parte del muro, con Splines nuevas. Al juntarlas con el Snap no se verán las uniones. De esta manera te queda la geometría sin booleanas y limpia. Saludos.
Hola otra vez TBC gracias por responderme, sabes estoy estudiando diseño de interiores y todas las tareas me dejan a partir de planos para luego hacer levantamiento y modelado en 3d. Hice la opción que me dijiste es buena y limpia, pero creo que tengo que tener todas las líneas cerradas en el plano porque me aparecieron todas negras, y noce como juntar o soldar las líneas, adjunto imagen, saludos.Cita:
Pasa que partimos de la base de que yo no usaría esas líneas para dibujar. Pero a ver, levanta con extrude hasta la altura del techo, deja los huecos para ventanas y puertas, luego te quedarán esos agujeros de corrido (del suelo al techo).
Ahora pon las puertas y ventanas. Luego rellenas con parte del muro, con Splines nuevas. Al juntarlas con el Snap no se verán las uniones. De esta manera te queda la geometría sin booleanas y limpia. Saludos.
Archivo adjunto 157882
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=157882
Cómo soldar líneas. Con tu modelo seleccionado debes activas al conmutador vertex, a tu derecha. Es un icono de 4 puntos rojos. Ahora selecciona con Control + a todos los vertex, se pondrán en color rojo, algunas mostraran unos subpuntos verdes(no les hagas caso). Ahora, a tu derecha busca el botón weld. Lo presionas y con eso deben quedar los nodos soldados.Cita:
Hola otra vez TBC gracias por responderme, sabes estoy estudiando diseño de interiores y todas las tareas me dejan a partir de planos para luego hacer levantamiento y modelado en 3d. Hice la opción que me dijiste es buena y limpia, pero creo que tengo que tener todas las líneas cerradas en el plano porque me aparecieron todas negras, y noce como juntar o soldar las líneas, adjunto imagen, saludosArchivo adjunto 157882
Por que se ve negro?
Se puede deber a tres motivos:
A)tienes luces creadas. Elimínalas de esta manera haces que vuelvan las luces de 3ds Max, por defecto.
B) cambia el color por defecto que viene con las Splines. Es ese cuadrado mitad negro mitad blanco que quienes arriba a tu derecha. Haz clic ahí y ponle cualquier color.
C) teniendo en cuenta los puntos a y b, invierte las normales. Para ello le agregas un modificador editpoly, seleccione el conmutador de caras(cuadrado rojo), haces un Control + a (selecciona todas las caras) y le das al botón flip en la etiqueta edit Polygons.
Comienza con esto, a ver cómo te va. Saludos.
Hola otra vez TBC y gracias, mira hice todos los pasos y los motivos por el cual salían las caras negras y me sigue saliendo las caras negras. Cuando trato de soldar todos los nodos desaparece el plano. Hasta incluso eh probado con un rectángulo importado desde AutoCAD, lo eh extruido y sigue igual.Cita:
Cómo soldar líneas. Con tu modelo seleccionado debes activas al conmutador vertex, a tu derecha. Es un icono de 4 puntos rojos. Ahora selecciona con Control + a todos los vertex, se pondrán en color rojo, algunas mostraran unos subpuntos verdes(no les hagas caso). Ahora, a tu derecha busca el botón weld. Lo presionas y con eso deben quedar los nodos soldados.
Por que se ve negro?
Se puede deber a tres motivos:
A)tienes luces creadas. Elimínalas de esta manera haces que vuelvan las luces de 3ds Max, por defecto.
B) cambia el color por defecto que viene con las Splines. Es ese cuadrado mitad negro mitad blanco que quienes arriba a tu derecha. Haz clic ahí y ponle cualquier color.
C) teniendo en cuenta los puntos a y b, invierte las normales. Para ello le agregas un modificador editpoly, seleccione el conmutador de caras(cuadrado rojo), haces un Control + a (selecciona todas las caras) y le das al botón flip en la etiqueta edit Polygons.
Comienza con esto, a ver cómo te va. Saludos.
De repente es configuración o eh apretado una tecla sin querer en AutoCAD o en 3ds Max.
No enteindo bien eso de las luces creadas de AutoCAD, en donde modifico esa opción? Estoy un poco desesperado discúlpame, saludos y discúlpame si soy muy exigent, gracias.

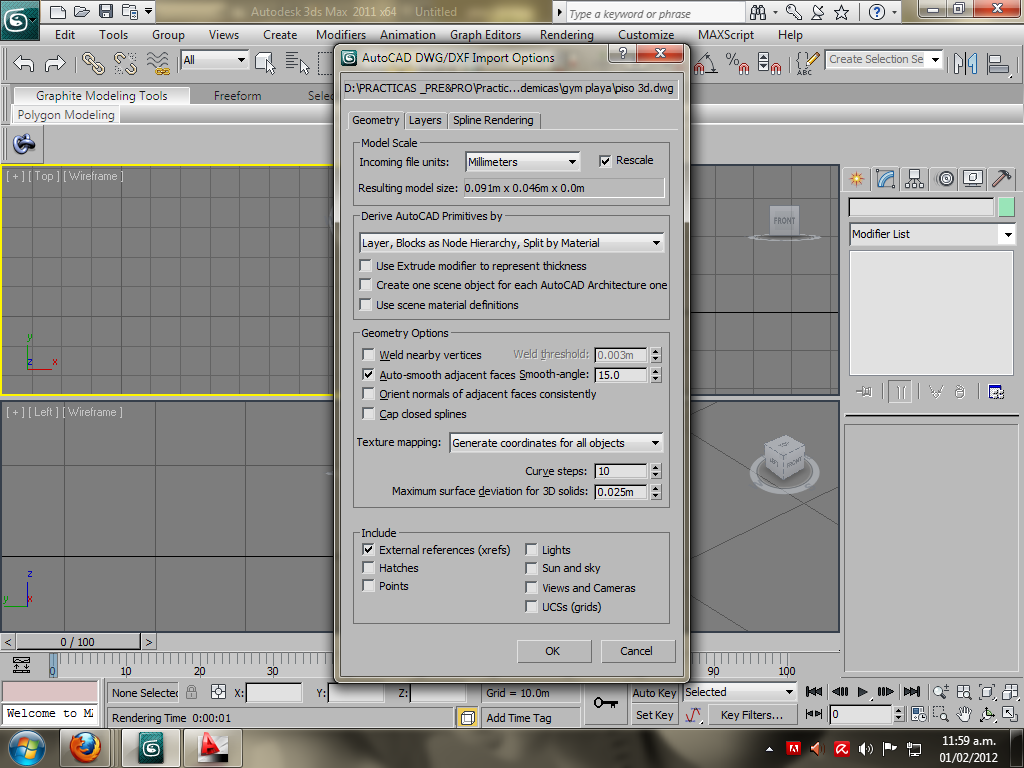

Adjunto las imágenesArchivo adjunto 157965Archivo adjunto 157966Archivo adjunto 157967Archivo adjunto 157968Archivo adjunto 157969Cita:
Hola otra vez TBC y gracias, mira hice todos los pasos y los motivos por el cual salían las caras negras y me sigue saliendo las caras negras. Cuando trato de soldar todos los nodos desaparece el plano. Hasta incluso eh probado con un rectángulo importado desde AutoCAD, lo eh extruido y sigue igual.
De repente es configuración o eh apretado una tecla sin querer en AutoCAD o en 3ds Max.
No enteindo bien eso de las luces creadas de AutoCAD, en donde modifico esa opción? Estoy un poco desesperado discúlpame, saludos y discúlpame si soy muy exigent, gracias.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=157965
https://foro3d.com/attachment.php?attachmentid=157966
https://foro3d.com/attachment.php?attachmentid=157967
https://foro3d.com/attachment.php?attachmentid=157968
https://foro3d.com/attachment.php?attachmentid=157969

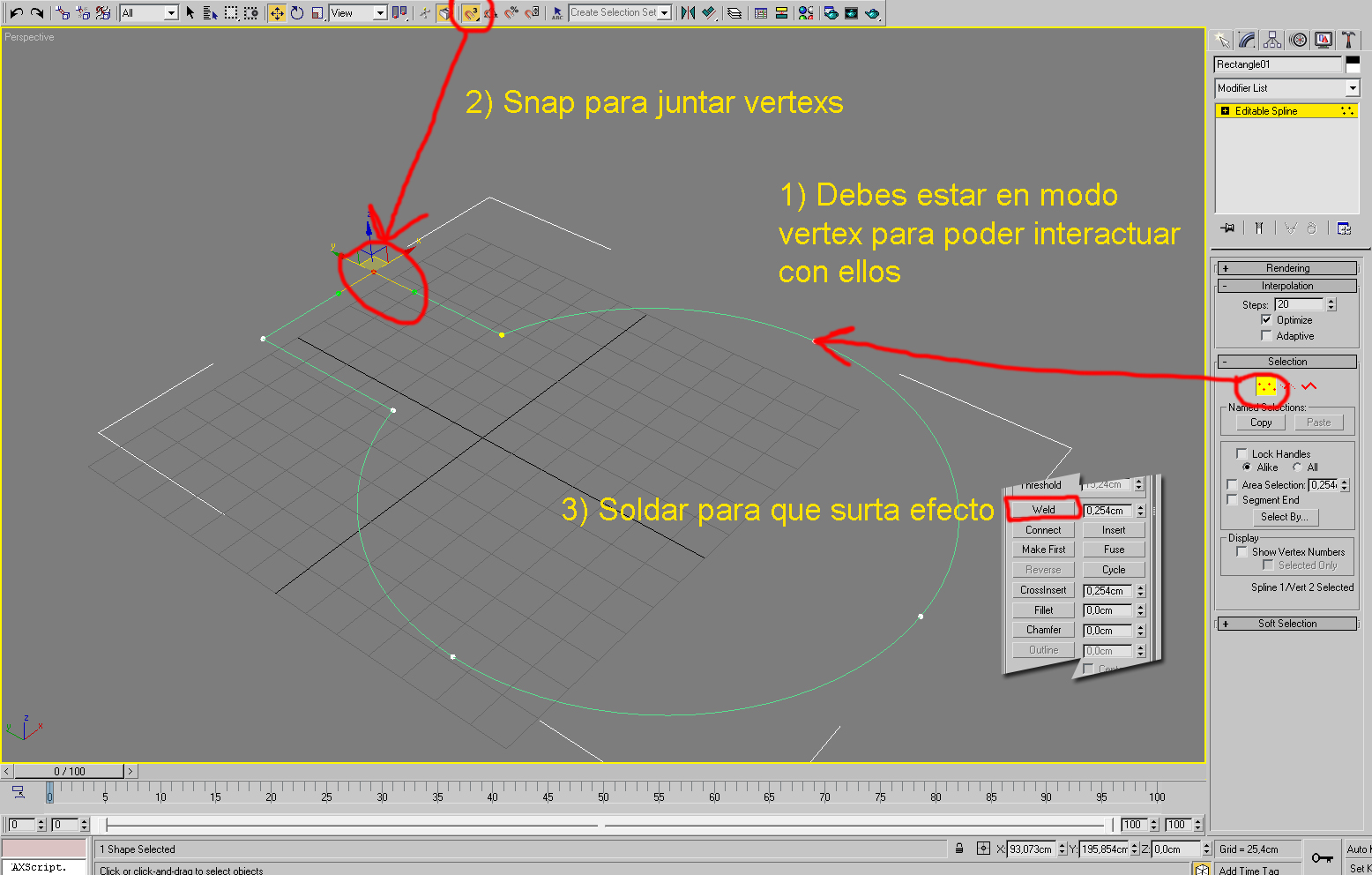

Mira bien estos pasos. Son los básicos y te deberían servir.
Archivo adjunto 158031
Archivo adjunto 158032
La última opción es que subas el archivo y le eche un ojo. Pero esa es tu elección. Saludos.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=158031
https://foro3d.com/attachment.php?attachmentid=158032
Hola otra vez después de tiempo sabes hice todo y no pude extruir el plano cómo se debería y lo deje, pero ahora lo estoy retomando pues no me quisiera rendir ya que también estoy en la misma ahora. Te subo el archivo para que lo veas, gracias amigo.Cita:
Mira bien estos pasos. Son los básicos y te deberían servir.
Archivo adjunto 158031
Archivo adjunto 158032
La última opción es que subas el archivo y le eche un ojo. Pero esa es tu elección. Saludos.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=159821
Aquí adjunto estas imágenes y el archivo, ayuda, gracias.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=159833
https://foro3d.com/attachment.php?attachmentid=159834
https://foro3d.com/attachment.php?attachmentid=159835
https://foro3d.com/attachment.php?attachmentid=159836

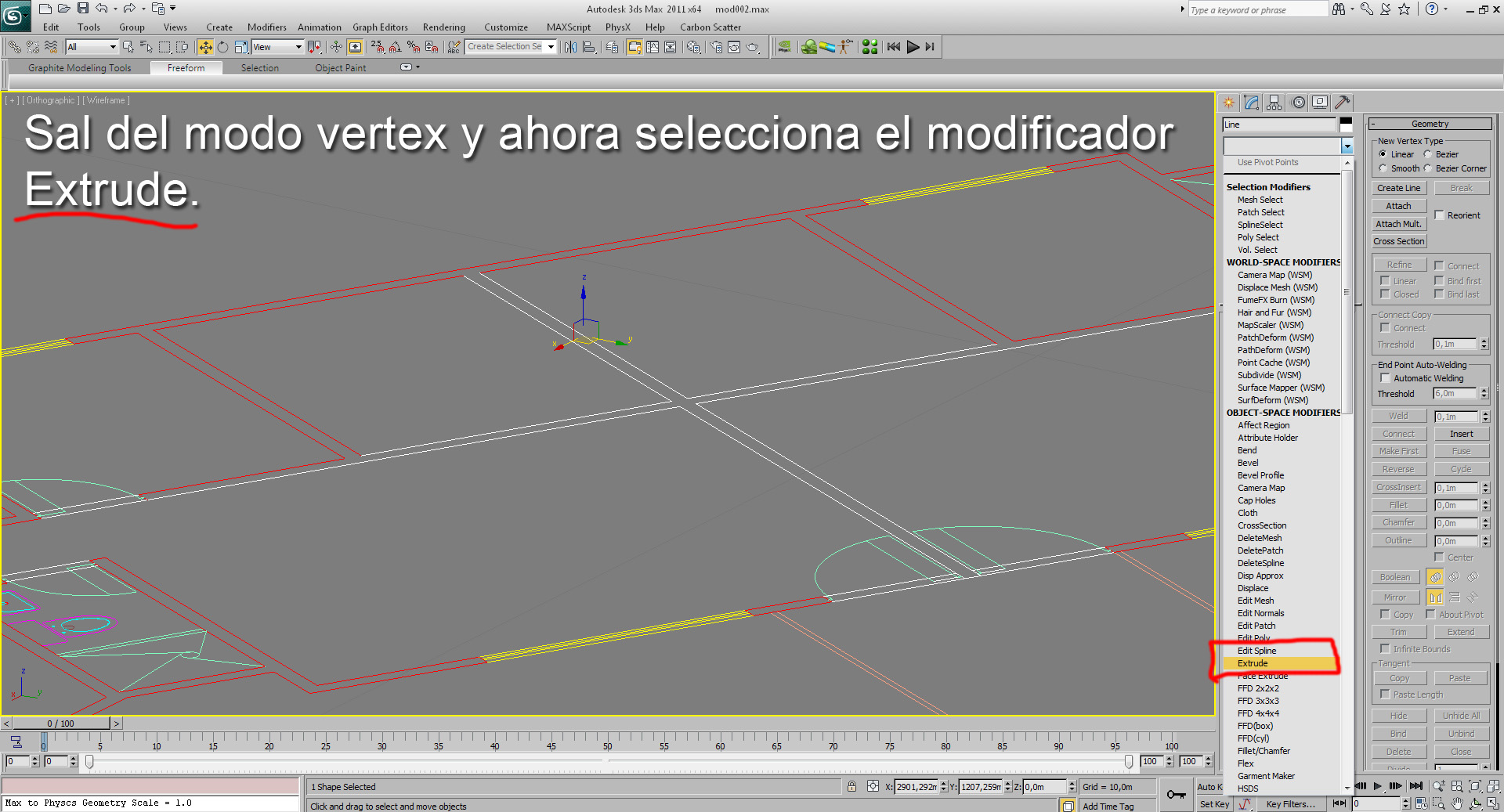

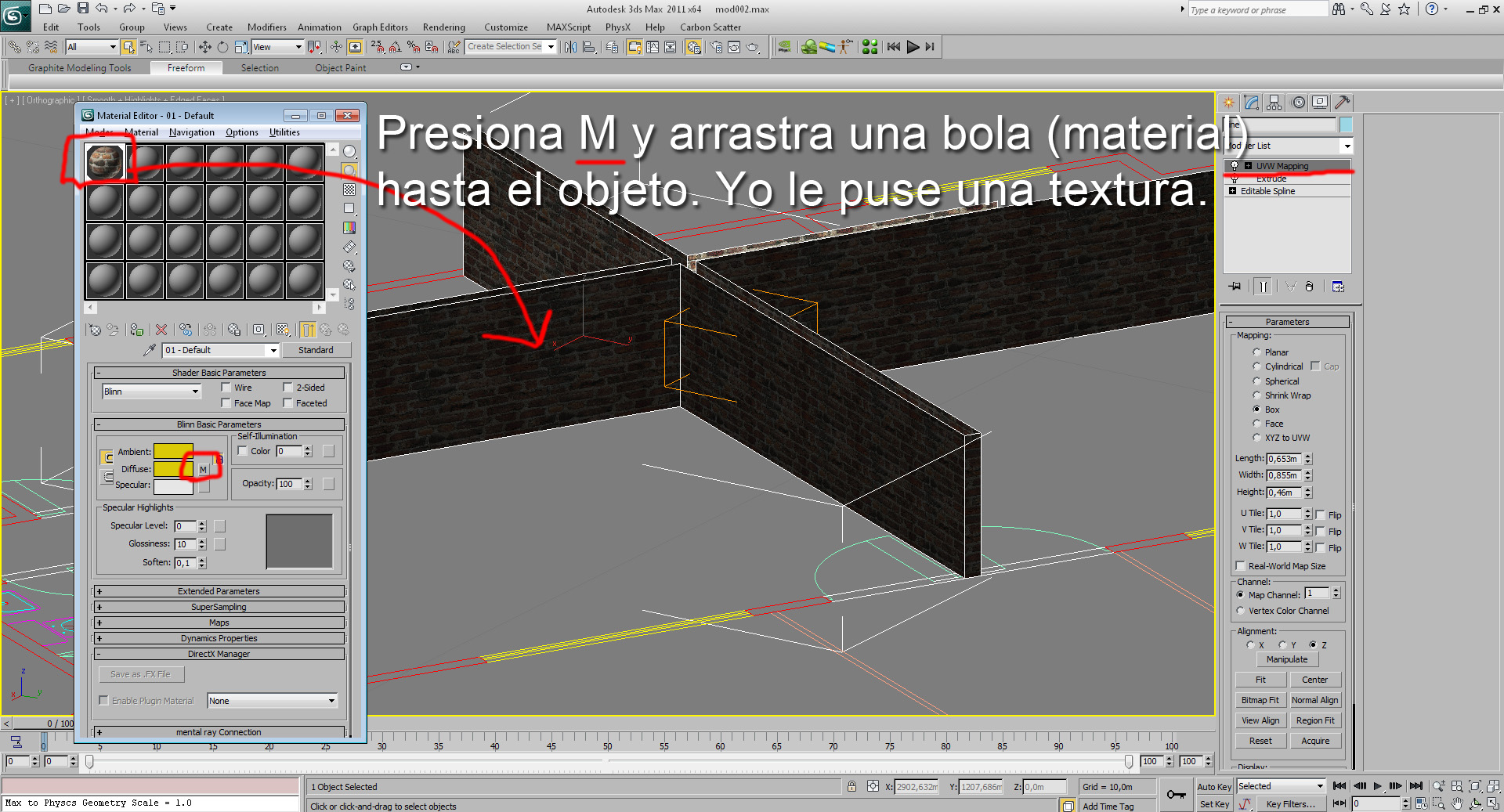

Hola, perdona por contestar tarde. Aquí te dejo unos pasos a seguir.-- IMÁGENES ADJUNTAS --Cita:
https://foro3d.com/attachment.php?attachmentid=159839
https://foro3d.com/attachment.php?attachmentid=159840
https://foro3d.com/attachment.php?attachmentid=159841
https://foro3d.com/attachment.php?attachmentid=159842
https://foro3d.com/attachment.php?attachmentid=159843
https://foro3d.com/attachment.php?attachmentid=159844
https://foro3d.com/attachment.php?attachmentid=159845
https://foro3d.com/attachment.php?attachmentid=159846
Hola TBC, también discúlpame por responderte un poco tarde, bueno la cosa que si funciono con los detalles que me diste, y también pues que estaba renderizando con asignación de render Vray y los materiales estándar :$. Bueno mil gracias TBC3D.
Para agregar algo más, cuando se extruye una polilínea importado de un programa CAD a max, se van a ver siempre las caras negras? Porque eh visto en otros lados que por lo general salen las caras con un color predeterminado del 3dsMax.
A mi todavía me reconoce cuando le asigno un material de material editor, gracias.
Generalmente, si le cambias el color editor negro/blanco que trae de AutoCAD, por otro, funciona. En este caso no me funcionaba, ni flipando (nunca mejor dicho) las normales. Otra solución es que redibujes las líneas en una capa nueva y santo remedio. Luego te deshaces del original. Saludos.Cita:
Para agregar algo más, cuando se extruye una polilínea importado de un programa CAD a max, se van a ver siempre las caras negras? Porque eh visto en otros lados que por lo general salen las caras con un color predeterminado del 3dsMax.
A mi todavía me reconoce cuando le asigno un material de material editor, gracias.
Ok muy bien explicado TBC me quedo bien claro y gracias por todo creo que este tema lo hice muy larg, saludos.
Bueno TBC gracias otra vez, y doy por solucionado el problema.
Bueno gracias TBC otra vez y doy por solucionado el tema.
