Hola buenos días, estoy dibujando una estructura con diferentes subensamblajes. Tengo 2 subensamblajes laterales y uno que los une.
Quiero poder cambiar la distancia entre los subensamblajes laterales, y que el subensamblaje central se modifique automáticamente, este subensamblaje central esta formado por piezas ipt y por un elemento del centro de contenido (es el que interesa que se cambie de longitud, placa-contraplaca-viga). Un saludo y gracias.
Esta tarde trastearé un poco, pero no creo que puedas hacer adaptativa una pieza del centro de contenido.
Pues sí que se puede hacer adaptativa, pero sólo he logrado que funcione dentro de un ensamblaje. Esto es, no con tres subensamblajes dentro de otro (tampoco me funciona con piezas que no sean del centro de contenido).
Te sugiero que trabajes con parámetros. Puedes definir un parámetro como la distancia entre las placas y hacer que la longitud de la viga sea igual a ese parámetro.

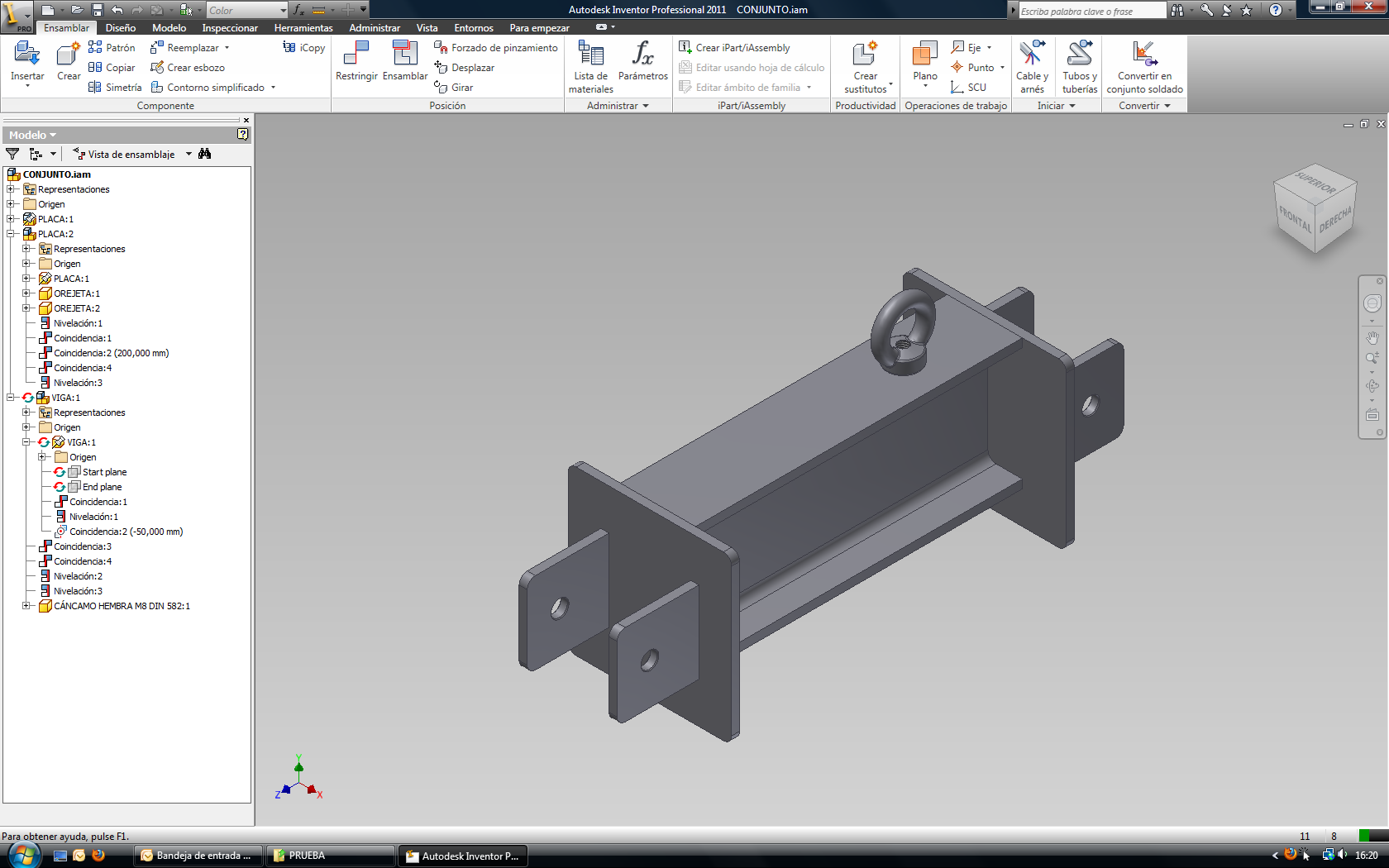

Anda, sí que se puede me había dejado un paso. Te dejo un pantallazo ilustrativo, pero básicamente consiste en:
-Hacer adaptativa la extrusión que origina la viga.
- Definir dicha extrusión como desde/hasta.
- Asegurarse de que los planos que limitan esa extrusión quedan marcados como adaptativos.
- Definir el subensamblaje como adaptativo.
Luego posicionas las placas (las he separado 200 mm) y restringes las caras finales de la viga con las placas. Ta-chan.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=144977
Mi compañero del curro se ha dado cuenta de que no hace falta definir la extrusión como desde/hasta. Puedes darle una longitud inicial y luego definirla como adaptativa, ella misma se adaptara a los límites que le definas luego.
Perfecto ya lo he probado, pero al principio no me salía, también hay que tener en cuenta el orden, en el primer intento me cree antes el subcojunto de la viga y después los subconjuntos de las contraplacas, y así no funcionaba, después lo hice dibujando primero las contraplacas y después el subconjunto viga que va en medio de ellas. Y listo. Muchas gracias otra ez por tu gran ayuda. Un saludo.
