Tutorial shaders procedurales en cinema4d
tutorial Shaders procedurales
Por Carles piles.
https://foro3d.com/attachment.php?at...1&d=1242262662
esta imagen no es que sea una escena impresionante, pero tiene una particularidad que la hace especialmente atractiva:
Para conseguir ese resultado no se ha usado ni una sola textura de mapa de bits.
En su lugar se han utilizado sólo procedurales evitando además tener que realizar un mapeado UV complejo tal y como hubiese requerido en su versión con mapas de bits.
El archivo de esta escena está disponible para poder consultar los pequeños detalles que no se hayan descrito en este artículo. Podéis descargarlo desde aquí.
Vamos a aprender cuanto potentes son los procedurales además de algunos conceptos básicos de iluminación/shading.
https://foro3d.com/attachment.php?at...1&d=1242262725
Situaremos primero la luz principal. Es importante no situar la luz frontalmente (a menos que se busque este efecto) ya que las zonas de sombra son tan importantes como las zonas de luz mientras que la luz frontal deja pocos espacios en sombra resultando una imagen demasiado plana.
https://foro3d.com/attachment.php?at...1&d=1242262725
Ahora haremos una simulación rápida de iluminación global usando unas pocas luces omni en disposición de semi-esfera para cubrir la escena desde todos los ángulos. Es más cómodo usar una luz maestra siendo el resto instancias de dicha luz de modo que modificando el valor de la luz maestra el resto se ve actualizado automáticamente. (este sistema se puede consultar con detalle en el archivo escena).
El resultado no es tan realista como la IG real, pero es muchísimo más rápido y en muchos casos es más que suficiente.
https://foro3d.com/attachment.php?at...1&d=1242262725

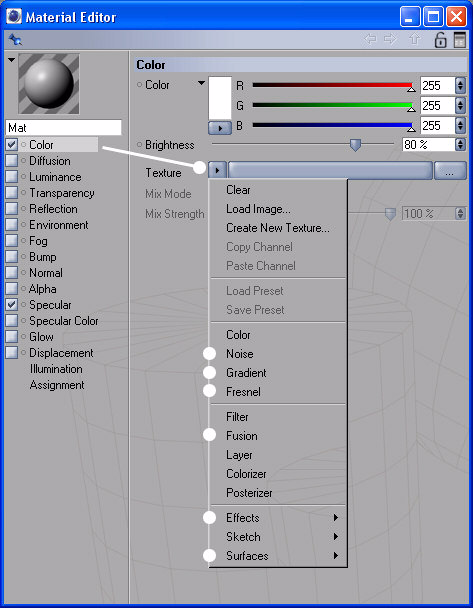

Vamos a empezar con el texturizado.
Para ello, en el total de la escena usaremos:
o noise para crear patrones irregulares de ruido tanto en los colores de los materiales como para las máscaras de especularidad.
o gradient para crear un falos cielo muy básico.
o Fresnel para filtrar las reflexiones.
o fusión para mezclar texturas.
o effects de dónde obtendremos el efecto -ambient occlusiony.
o surfaces (tiles) para el patrón de líneas, la base de la escena.
https://foro3d.com/attachment.php?at...1&d=1242262849

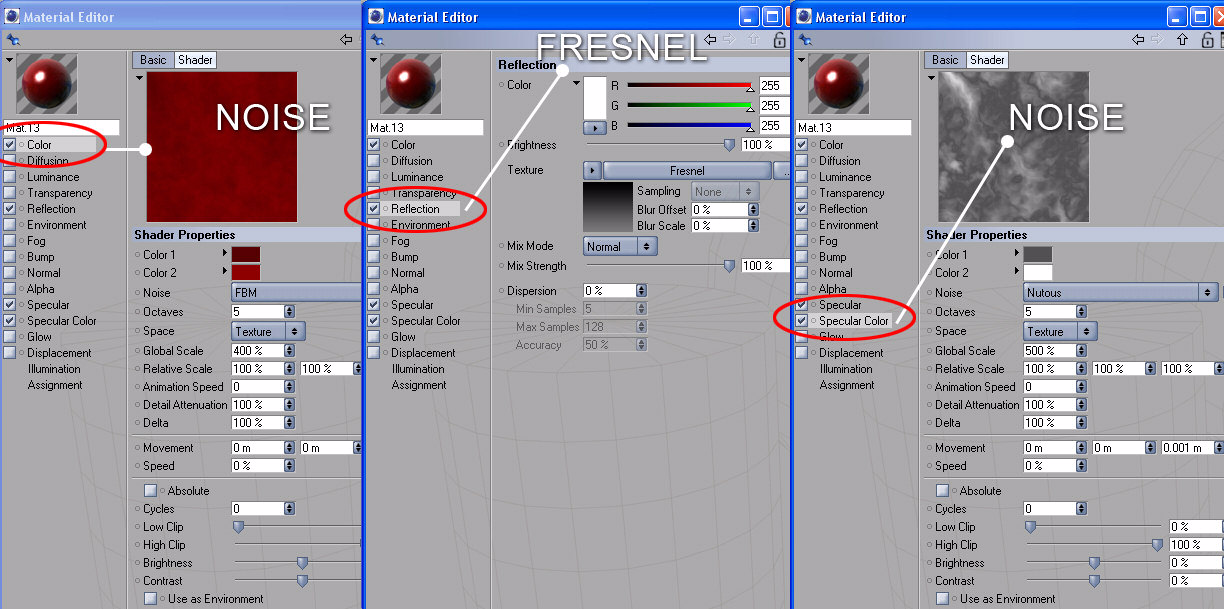

Para los cables y la base usaremos un ruido procedural para la propiedad color (fbm en este caso) al cual aplicaremos variaciones de color para cada uno de los elementos.
Como el plástico es un material reflectivo activaremos la reflexión, pero en lugar de activarla con un color sólido o un mapa de bits, cargaremos la propiedad Fresnel.
Fresnel es en realidad un efecto físico por el cual las caras más perpendiculares toman valores más altos que las caras paralelas.
Fresnel es especialmente útil en cristales cargado en la ranura de transparencia para conseguir menos transparencia en los bordes incrementando a su vez la reflexión (lo explicaré con más detalle en otro artículo) pero también en metales y superficies reflectantes en general.
El ejemplo quizás más claro sea un objeto plano como el cristal de una ventana. En la vida real podemos ver un cristal de frente y resultar completamente transparente mientras que el mismo cristal visto de lado puede parecer prácticamente un espejo.
En el caso de los cables nos servirá para exagerar la reflexión en el borde de los objetos, resultando mucho más realista y dejando además espacio no invadido de reflexión en el cuerpo de los objetos para que la especularidad tenga más área de trabajo.
Además, filtraremos la especularidad con otro ruido (nutous esta vez) utilizando la ranura Specular color para crear la sensación de irregularidad y envejecimiento en el objeto.
https://foro3d.com/attachment.php?at...1&d=1242262954

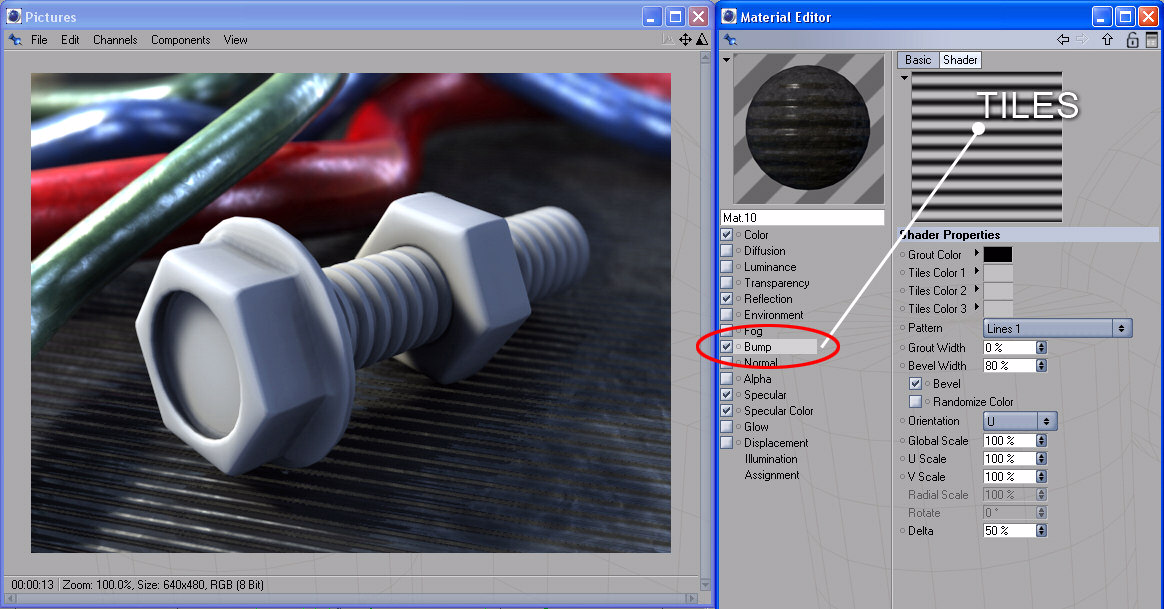

En la base añadiremos además un patrón de líneas en la ranura Bump el cual encontraremos dentro del menú surfaces > tiles.

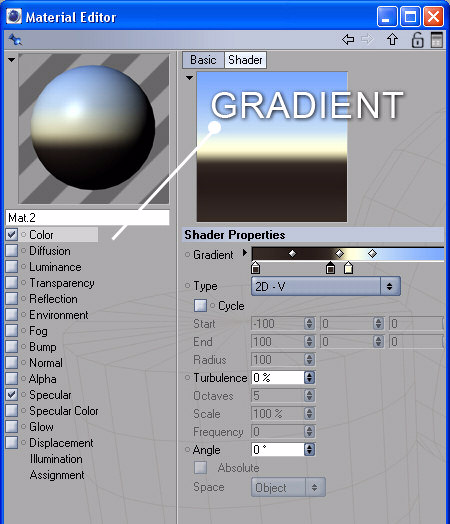

Como los objetos son reflectivos necesitamos un entorno a ser reflejado. Una solución rápida sin necesidad de usar mapas de bits es añadir un objeto cielo y añadirle una textura creada con gradient la cual muestra un suelo básico, un halo atmosférico claro color vainilla y un gradiente azul, que, aunque no muy detallado (se podrían haber añadido también varias capas de nubes) será suficiente para mostrar algo en la reflexión de los objetos.
https://foro3d.com/attachment.php?at...1&d=1242263013
https://foro3d.com/attachment.php?at...1&d=1242263067
Llega ahora el turno de texturizar el tornillo que es la parte más interesante de la escena.

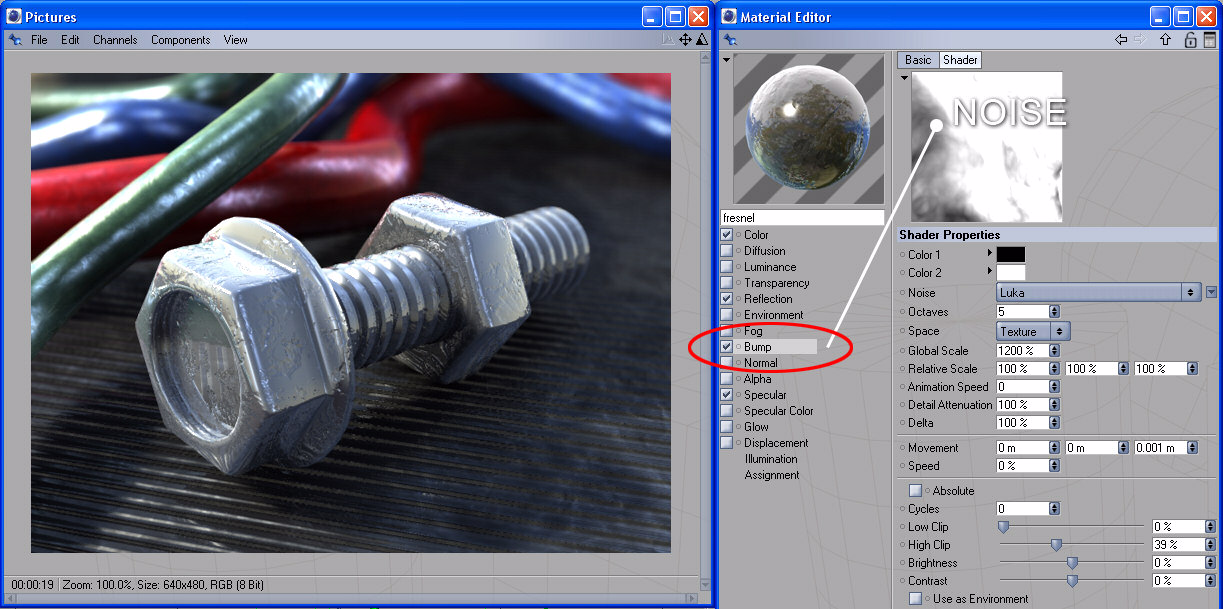

Creamos un material muy oscuro (ese será el umbral máximo de oscuridad que mostrara el material por lo que, si no queremos que el material reflectante resulte demasiado claro el color de base debe ser oscuro) al cual le añadiremos reflexión y un ruido en el canal de Bump (luka en este caso) para crear las imperfecciones del proceso de fabricación, más algo de envejecimiento.
Aunque no sea muy aparente en algunos casos, la propiedad Fresnel contribuye a incrementar el realismo dada la diferencia de grados de reflexión según el ángulo de las caras del objeto tal y como ocurre en la vida real.
Utilizando la rampa gradiente de Fresnel (negro=0% de reflexión, blanco=100% de reflexión) podemos conseguir un todo similar a un gris medio (sobre un 50% de reflexión total) como en la versión de la izquierda/arriba, pero con algunas variaciones:
Las dos imágenes son muy similares en cuanto a tono medio, pero podemos ver que en la versión de la izquierda/abajo los gradientes reflejados en las caras planas del objeto están mucho más contrastados (el mismo principio que se persigue cuando se utilizan imágenes HDRI) llegando incluso a mostrar áreas ligeramente sobrexpuestas y las caras planas de las partes en sombra también han ganado luminosidad, aunque la parte más evidente en este objeto es la rosca del tornillo. Mientras en la imagen superior la forma de la rosca se pierde en algunas partes llegando a ser casi irreconocible, en la imagen inferior podemos ver la rosca perfectamente definida.
https://foro3d.com/attachment.php?at...1&d=1242263067
https://foro3d.com/attachment.php?at...1&d=1242263204
Insisto en que son detalles muy sutiles, pero no por ello poco importantes.
https://foro3d.com/attachment.php?at...1&d=1242263287
Ahora vamos a crear una versión completamente oxidada del tornillo, la cual aplicaremos más tarde sólo en algunas zonas del objeto.

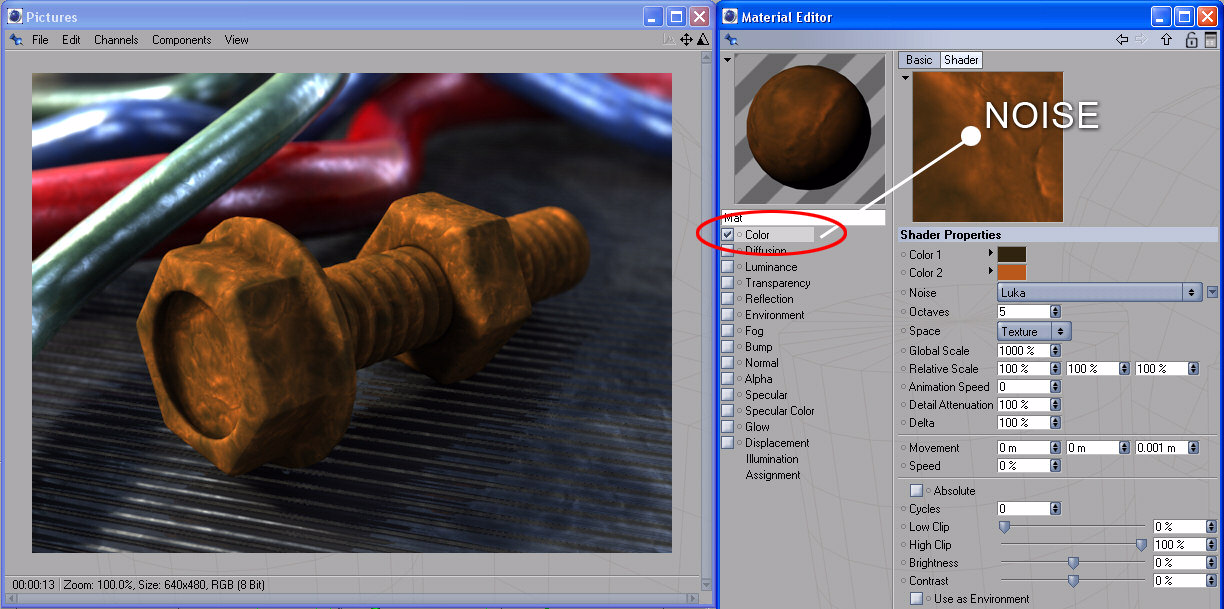

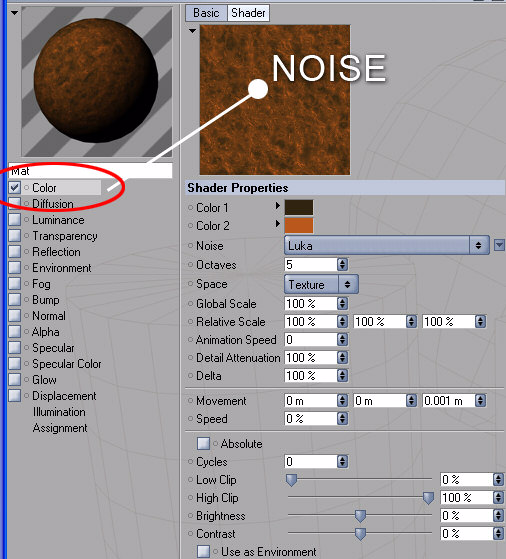

La primera prueba la realizamos usando un ruido fractal anaranjado (luka) y sin reflexión ni especularidad ninguna ya que el óxido es mate.
El resultado no está mal en principio, aunque al intentar evitar un aspecto demasiado monótono la hemos escalado al 1.000% y, aunque el ruido parezca más casual al no mostrar un patrón repetitivo que se identifique fácilmente, la apariencia del ruido resulta un poco grande.
https://foro3d.com/attachment.php?at...1&d=1242263287
Aquí vemos el patrón de ruido en su escala original. No muestra vacíos importantes, pero muestra un granulado demasiado identificable como para a ver sido casual.
Por una parte sería conveniente usar esta versión, pero es cierto que también resulta atractiva la versión escalada al 1.000%. ¿resultaría un dilema cual de las dos utilizar?
https://foro3d.com/attachment.php?at...1&d=1242263287
https://foro3d.com/attachment.php?at...1&d=1242263421

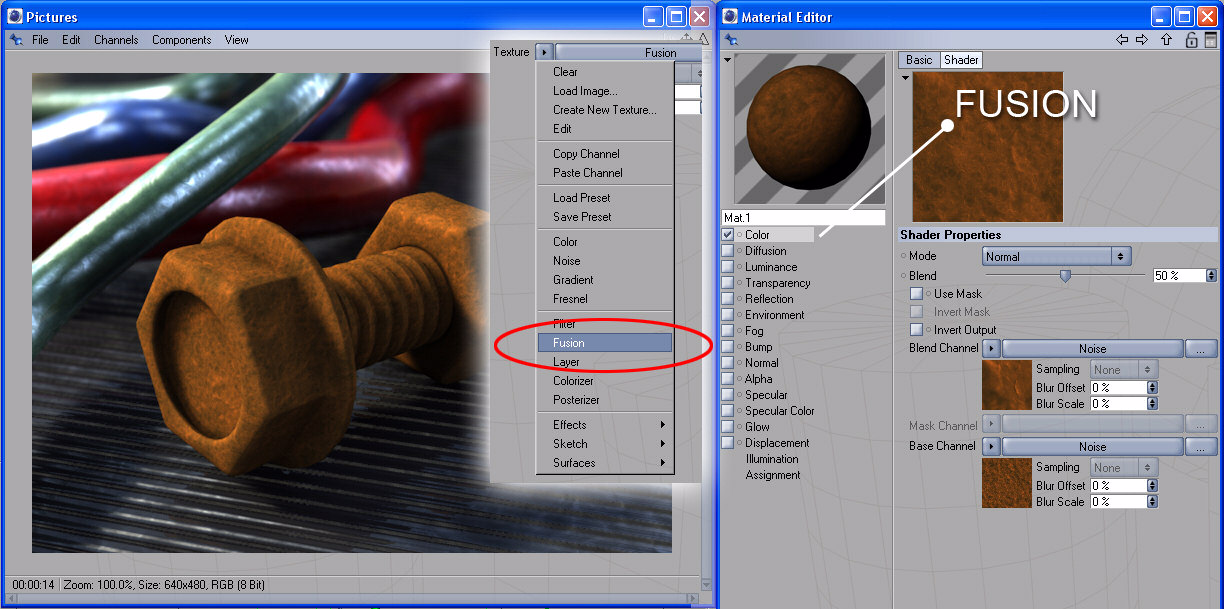

La solución nos llega por parte de un mezclador de imágenes como fusión el cual puede mezclar con un deslizador de 0 a 100 pero también ofrece la posibilidad de usar una máscara en caso de que sea necesario como veremos más adelante. En este caso usamos el deslizador al 50% y con ello obtenemos una mezcla de ambas versiones de óxido con lo mejor de ambas. Para ello sólo hemos tenido que copiar/pegar los materiales originales y mover el deslizador al 50%.
https://foro3d.com/attachment.php?at...1&d=1242263421
Ahora llega una de las partes más divertidas del ejercicio. Mezclar las texturas sobre el propio objeto.

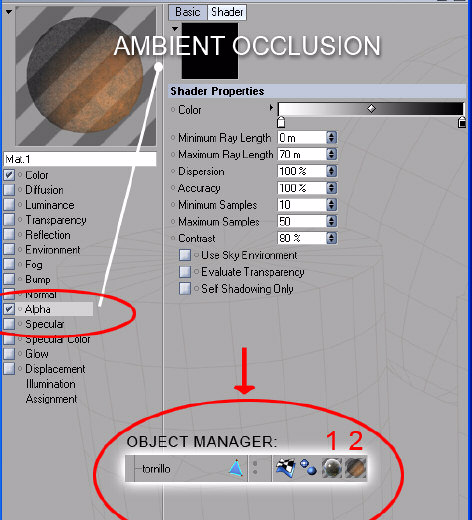

Para ello tomamos el material de óxido obtenido en el paso anterior y en el canal alpha aplicaremos el efecto Ambient Occlusion el cual se utiliza normalmente para eso, para mostrar una oclusión ambiente, pero que en este caso nos sirve estupendamente para crear la máscara del material óxido ya que mostrara que el óxido se a acumulado más en las partes donde hay menos evaporación, o sea en las juntas y recovecos. Para ello tenemos que arrastrar la textura sobre el objeto que tiene ya otra textura aplicada (sobre el objeto y no sobre el icono de la otra textura ya que en este caso sólo reemplazaríamos una textura por otra) de modo que en el object manager deberíamos ver las dos texturas aplicadas sobre el objeto simultáneamente. No es necesario activar -mix textures- Ya que el canal alpha es el responsable de enmascarar/descubrir los diferentes materiales. Por el contrario la opción -mix textures- Fhundiría ambas texturas al 50% con lo que no conseguiríamos el efecto deseado.
https://foro3d.com/attachment.php?at...1&d=1242263421
El resultado se muestra bastante interesante, aunque es verdad que la oxidacción no actúa de una forma tan matemática ya que hay mucho otros factores a tener en cuenta. Nos falta oxidacción aleatoria en otras partes aparte de las juntas y recovecos.
https://foro3d.com/attachment.php?at...1&d=1242263551

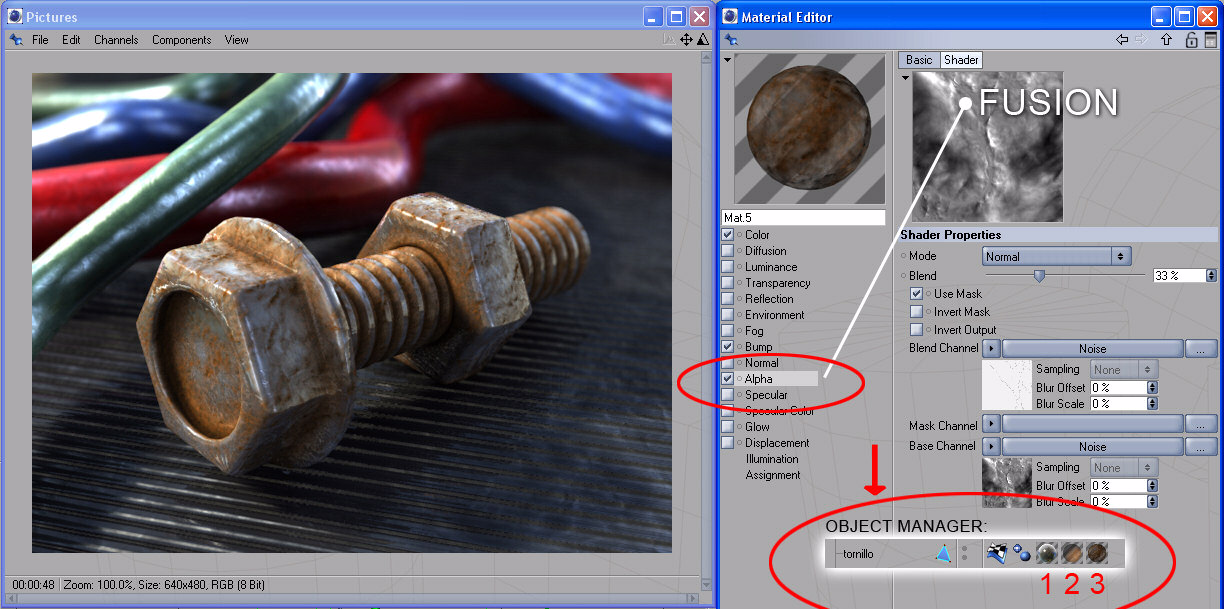

Creamos otra textura basada en la versión del óxido, pero en este caso la máscara en el canal alpha no dependerá de -Ambient Occlusion- Sino de otro ruido procedural.
Después de realizar varias pruebas la capa de óxido aleatorio resultaba demasiado suavizada con lo que no se conseguía dejar zonas totalmente cromadas y zonas totalmente oxidadas sino un tono demasiado homogéneo, lo cual se puede solucionar otra vez con fusión.
Tomando el mismo ruido que resultaba demasiado suave, lo pegamos dentro de fusión dejando el canal de base vacío ya que lo que nos interesa es aplicar una máscara contrastada para éste ruido.
Al usar una versión muy contrastada en el canal máscara de fusión el resultado es un material que resulta 100% opaco en algunas zonas y semi-trasparente en otras, el cual se ciñe mucho más al efecto buscado. Ahora el resultado es mucho más creíble.
Si además añadimos una versión de la textura de óxido para las juntas al objeto base (el de las líneas) éste mostrara una oclusión ambiente cerca del tornillo y los cables de color anaranjado, como si el tornillo y los cables hubiesen arrojado óxido o suciedad acumulada debajo de ellos tal y cómo se ve en la imagen que encabeza el artículo, completando aún más si cabe la ilusión de que el tiempo ha pasado por la escena.
https://foro3d.com/attachment.php?at...1&d=1242263551
Llegamos al final con la conclusión de que este ejercicio es sólo una de tantas aplicaciones de los procedurales.
Podríamos haberlo realizado de muchas maneras distintas para mostrar más o menos cantidad de oxidacción, añadir Bump fino al óxido para mostrar algo de corrosión e incluso crear variaciones tonales para simular otros tipos de metales como en este ejemplo donde podemos ver también una versión en bronce.
Todo es cuestión de echarle imaginación.
https://foro3d.com/attachment.php?at...1&d=1242263640
Tutorial realizado por:
Nick: Carles piles.
Nombre: Carles piles.
País: España.
Web: www.carlespiles.com.
Email: Carles@carlespilescom.
Email: revista@c4des.com.
Www.c4des.com.
