Uso de metaballs
uso de metaballs
La pizarra de draugmith

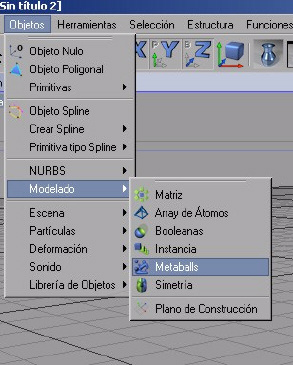

bien en este tutorial vamos a aprender el uso básico de las metaballs, pero le daremos un toque especial, congelando las metaballs que crearemos. Primero de todo crearemos una escena nueva. Ahora crearemos un objeto metaball (objetos > modelado > metaballs).
https://foro3d.com/attachment.php?at...1&d=1241882173

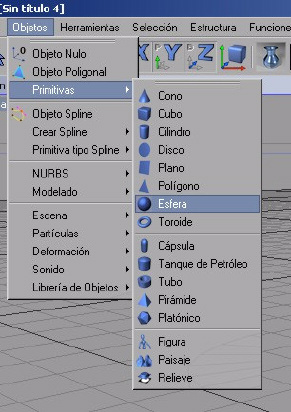

Ahora crearemos tres o cuatro esferas a nuestro gusto (objetos > primitivas > esfera).
https://foro3d.com/attachment.php?at...1&d=1241882173

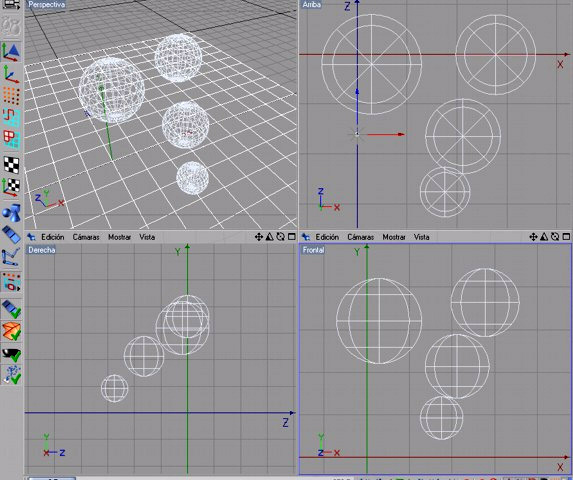

Y más o menos las posicionaremos así, pero cada cual puede probar y jugar y ponerlas como quiera, así como variar los tamaños, esto solo es un ejemplo.
https://foro3d.com/attachment.php?at...1&d=1241882173

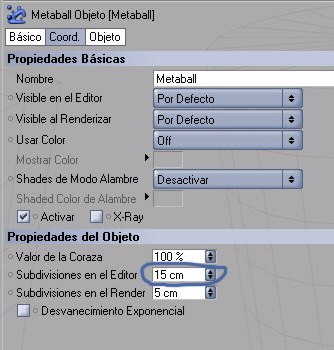

Ahora lo que haremos será seleccionar las esferas y arrastrarlas dentro de la etiqueta metaballs que habíamos creado y cambiaremos el valor de subdivisiones en el editor a 15 cm.
https://foro3d.com/attachment.php?at...1&d=1241882173 https://foro3d.com/attachment.php?at...1&d=1241882173

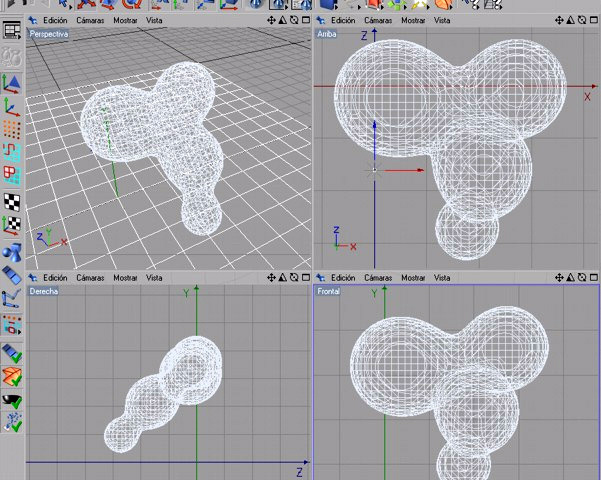

Bien ahora vemos como el resultado es el siguiente:
https://foro3d.com/attachment.php?at...1&d=1241882292
Podemos mover las esferas a nuestro gusto e ir viendo el resultado e ir adaptándolas como queramos, la cuestión es jugar.
Bien una vez las tengamos puestas como queremos podemos añadir un suelo (objetos > escena > suelo), alguna luz, etc.
Ahora vamos a dar el material a las metaballs, para ello usaremos el siguiente material, el cual es una modificación del Shader chen llamada jabba ghiaccio que podemos descargar desde a qui.
Bien lo primero de todo cargaremos el material: en el editor de materiales vamos a archivo cargar materiales y buscamos el archivo descargado, veremos que nos aparecerá un material nuevo:
https://foro3d.com/attachment.php?at...1&d=1241882173
Ya podemos aplicarlo a nuestra metaball:
https://foro3d.com/attachment.php?at...1&d=1241882173
Bien veremos en principio que si hacemos un primer render el resultado es este:
https://foro3d.com/attachment.php?at...1&d=1241882173

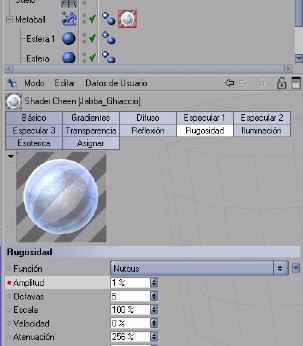

Bien ahora vamos a congelar la metaball. Entramos en el material jabba en la rugosidad:
https://foro3d.com/attachment.php?at...1&d=1241882292

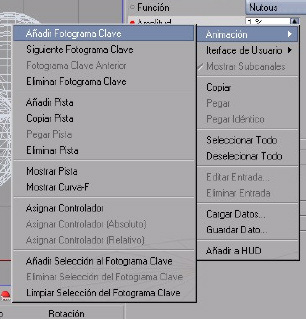

Nos situamos en el fotograma 0 y en amplitud manteniendo la amplitud a 1% clicamos con el botón derecho del ratón > animación > añadir fotograma clave:
https://foro3d.com/attachment.php?at...1&d=1241882292
https://foro3d.com/attachment.php?at...1&d=1241882292
Luego nos situamos en el fotograma 90 y cambiamos la amplitud a 200%.
https://foro3d.com/attachment.php?at...1&d=1241882292
https://foro3d.com/attachment.php?at...1&d=1241882292

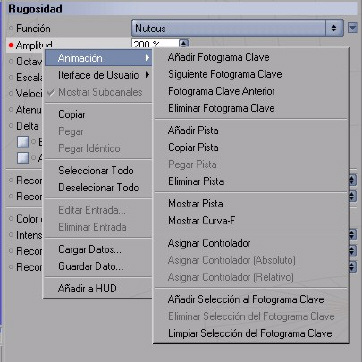

Y repetimos el botón derecho > animación > añadir fotograma clave:
https://foro3d.com/attachment.php?at...1&d=1241883763
Y ya tenemos preparada nuestra animación, para comprobarlo desplazaremos nosotros mismos la barra de los fotogramas e iremos viendo como va cambiando el valor de la amplitud de nuestro material:
https://foro3d.com/attachment.php?at...1&d=1241884072 https://foro3d.com/attachment.php?at...1&d=1241884135
Bien ahora solo nos falta renderizar nuestra animación, guardándola en formato *.avi.

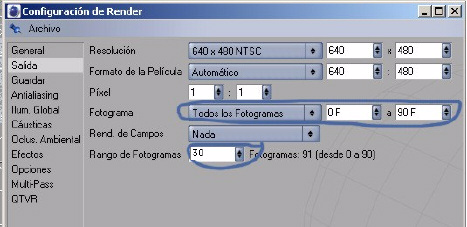

Para ello primero de todo entraremos en la configuración del render y cambiaremos estos parámetros, le daremos la resolución que creamos conveniente, por ejemplo, 640 x 480, le decimos que queremos renderizar todos los fotogramas, con un rango de fotogramas de 30 fps, es decir 91 fotogramas:
https://foro3d.com/attachment.php?at...1&d=1241884202

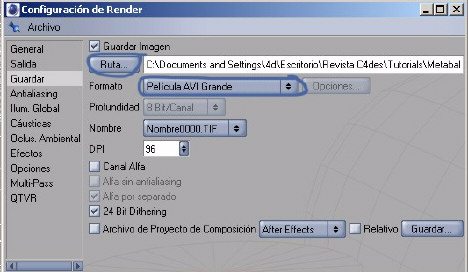

Ahora le diremos donde queremos guardar nuestro archivo, así como el formato que en este caso usaremos película avi grande.
https://foro3d.com/attachment.php?at...1&d=1241884253

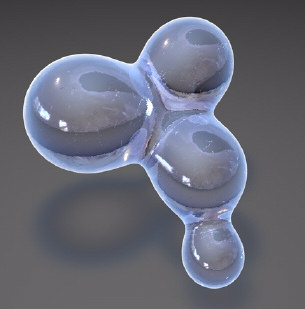

Pues bien ya lo tenemos todo ahora solo nos falta hacer un render y una vez terminado ya tendremos nuestra película de unas metaballs congelandose.
Recordad siempre que esto solo es el principio, a partir de aquí sois vosotros los que debéis jugar con los objetos, materiales etc.
Draugmith 2006. www.C4des.com revista@c4des.com
https://foro3d.com/attachment.php?at...1&d=1241879984
Recuerda que visitando la página oficial, puedes descargar esta revista online en formato pdf.
