Manual 3ds Max introducción

Introducción al 3d Studio Max Creado por la universidad de Navarra.
1. Introducción.

1.1. ¿Qué es 3d Studio Max?
3d Studio Max es una aplicación basada en el entorno Windows (9x/NT) que permite crear tanto modelados como animaciones en tres dimensiones (3d) a partir de una serie de vistas o visores (planta y alzados). La utilización de 3d Studio Max permite al usuario la fácil visualización y representación de los modelos, así como su exportación y salvado en otros formatos distintos del que utiliza el propio programa. Además, de esta aplicación, existen muchas otras con los mismos fines, como pueden ser, por ejemplo, Autodesk Maya, LightWave, etc.
1.1.1. El formato de 3d Studio Max.

El formato de dibujo empleado en 3d Studio Max es por defecto max, es decir, todos los modelos tendrán extensión . Max, aunque bien es cierto que también se pueden guardar en otros formatos, como más adelante veremos.

2. Comenzar con 3d Studio Max.

2.1. El entorno . El entorno representa lo que se muestra en la pantalla una vez accedemos al programa en cuestión. En este caso, se deben tener en cuenta todos los menús que aparecen, que serán explicados en el siguiente orden: barra de menús, visores, barra de herramientas, panel de comandos menú de animación y zoom.

Archivo adjunto 232998

Dentro del entorno, el mayor espacio lo ocupan los visores (por defecto son: superior, anterior, izquierda y perspectiva). Para cambiar el modo de representación de los visores se hace clic con el botón derecho del ratón en el nombre de cada visor y se selecciona en el menú pop-up que aparece en pantalla.

2.2. Barra de menús
Archivo adjunto 232999

La barra de menús muestra seis elementos que son, por orden de izquierda a derecha, archivo, edición, grupo, vistas y representación. Cada uno de estos menús se despliegan a su vez ofreciendo diversas posibilidades.

2.2.1. Menú archivo
Contiene funciones para administrar archivos.

2.2.2. Menú edición
Contiene funciones para seleccionar y editar objetos de la escena, además, presenta otras órdenes como el editor de materiales.

2.2.3. Menú grupo
Contiene funciones para agrupar y desagrupar objetos de la escena.

2.2.4. Menú vistas
Contiene funciones para configurar y controlar los visores de 3ds Max.

2.2.5. Menú representación
Contiene funciones de representación de escenas, de establecimiento de efectos ambientales y para componer escenas e imágenes con video mensajes.

2.3. Barra de herramientas.

Archivo adjunto 233001

Ofrece acceso rápido a herramientas y cuadros de diálogo para muchas de las tareas comunes de 3ds Max, tales como el editor de materiales, la transformación, etc.

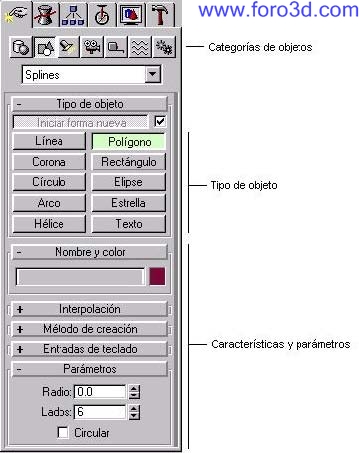

2.4. Panel de comandos
Archivo adjunto 233002

Proporciona comandos, controles y parámetros para crear, modificar, vincular animar y presentar los objetos y elementos de la escena de 3d Studio Max. Entre los elementos que presenta el panel de comandos se encuentran crear, modificar, jerarquía, movimiento, presentación y utilidades.

2.5. Controles de visores
Archivo adjunto 233003

Los botones reunidos en el ángulo inferior derecho de la ventana max sirven para moverse dentro de los visores, esto es, hacer un zoom, rotar la vista, etc.

2.6. Controles de tiempo
Archivo adjunto 233004

Son botones para crear animaciones, reproducirlas y moverse entre sus cuadros.

2.7. Barra de estado y línea de mensajes son dos líneas que se presentan en la parte inferior de la ventana max y presentan mensajes e información sobre la escena y el comando activo. También contienen conmutadores de sistema que controlan propiedades de la selección, precisión y presentación.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=232998
https://foro3d.com/attachment.php?attachmentid=232999
https://foro3d.com/attachment.php?attachmentid=233001
https://foro3d.com/attachment.php?attachmentid=233002
https://foro3d.com/attachment.php?attachmentid=233003
https://foro3d.com/attachment.php?attachmentid=233004

3. Barra de menús.
3.1. Menú archivo.
3.1.1. Nuevo. Borra el contenido de la escena actual sin cambiar la configuración del sistema (visores, ajuste, editor de materiales, imagen de fondo, etc). Dispone de las opciones siguientes: con objetos y jerarquía: cuando se utiliza mantiene los objetos y sus vínculos jerárquicos en la escena (si están agrupados) y elimina las claves de animación.

Con objetos: sirve para mantener los objetos en la escena y eliminar sus vínculos con claves de animación.

Todos nuevos (predeterminada): se utiliza para borrarlo todo y empezar desde cero.
3.1.2. Reiniciar.

Borra todos los datos y reinicia la configuración del sistema (visores, ajuste, editor de materiales, imagen de fondo, etc). Cuando se reinicia, 3ds Max accede a sus valores predeterminados de inicio, que se almacenan en el archivo Maxstart, max.
3.1.3. Abrir.

Carga un archivo de escena de 3ds Max (archivo (*.max)).
3.1.4. Fusionar.

Fusiona objetos de otros archivos de 3ds Max. El archivo de escena de 3ds Max para fusionar se elige con el selector de archivos normal, y después se seleccionan los objetos para fusionar en el cuadro de diálogo fusionar. El cuadro de diálogo fusionar contiene las siguientes opciones:
3.1.5. Mostrar tipos.

Grupo de casillas de verificación que indican que componentes de la escena aparecen en la lista izquierda: objetos, formas, luces, cámaras, ayudantes y efectos especiales.
3.1.6. Lista de objetos.

Haga clic o haga clic y arrastre para seleccionar los elementos que fusionar en la lista izquierda. Ctrl + clic selecciona más de un elemento no consecutivo. Mayús + clic selecciona un rango de elementos consecutivos.
3.1.7. Guardar.

Actualiza la escena de 3dsMax actual sobrescribiendo la última versión guardada de la misma. Si no se ha guardado antes la escena, tiene el mismo efecto que guardar cómo. Cuando se guarda una escena, también se guarda la configuración del sistema. Al volver a abrir el archivo, éste tendrá la misma configuración de visor, niveles de vista y zoom, ajuste y cuadrícula, etc.
3.1.8. Guardar cómo.

Guarda la escena de 3ds Max actual con otro nombre de archivo.
3.1.9. Guardar selecciones.

Guarda la geometría seleccionada como un archivo de escena de 3ds Max con otro nombre de archivo.
3.1.10. Importar.

Carga o fusiona todos los archivos de datos que no estén en formato de escena 3ds Max. Puede importar archivos dxf, prj, 3ds y shp. Al importar un archivo 3ds o prj, el sistema pregunta si desea fusionar los objetos importados con la escena actual, en cuyo caso el comando importar funciona como fusionar, o si desea sustituir por completo la escena actual. Si elige fusionar los objetos con la escena actual, el sistema le preguntara si desea restablecer la longitud de la animación de la escena con la longitud del archivo importado (si es que contiene animaciones). Si importa un archivo prj, también deberá indicar cómo quiere que 3ds Max administre las formas del archivo entrante: convertirlas en un objeto o en varios.
3.1.11. Exportar.

Convierte y exporta escenas de 3ds Max a varios formatos. El campo guardar como ofrece conversión de salida a los tipos de archivo 3ds y dxf.
3.1.12. Comprimir.

Crea un archivo comprimido empleando un programa externo. Especifique el programa de compresión que desea emplear en el panel archivos del cuadro de diálogo preferencias.
3.1.13. Resumen.

Muestra estadísticas sobre la escena actual. Se generan estadísticas como el número de objetos, caras y vértices, hora de última representación, etc.
3.1.14. Ver archivo.

Permite seleccionar y ver una imagen inmóvil o un archivo de animación.
3.1.15. Configurar rutas de acceso.

Define las rutas de acceso a archivos para las carpetas de 3ds Max. Puede editar estas rutas de acceso para señalar a las carpetas en las que desea almacenar escenas de 3ds Max, materiales, secuencias de video post, etc. Cuando se definen correctamente estas rutas de acceso se ahorrara mucho tiempo de exploración por carpetas al abrir y almacenar archivos.
3.1.16. Preferencias.

En el menú de preferencias se puede configurar la disposición de 3d Studio Max, sus visores, los solores empleados al seleccionar y deseleccionar, la gamma, etc.
3.1.17. Salir.

Sale del programa, si no se ha guardado el modelo (y se ha hecho alguna modificación, aunque sea un zoom), el programa preguntara si se desean guardar los cambios.
3.2. Menú edición.
3.2.1. Deshacer/rehacer.

Cancela la última acción. El nombre de la acción que va a deshacer aparece en el menú edición junto al comando.
3.2.2. Retener.

Retiene la escena actual de 3ds Max y sus configuraciones en un búfer restaurable. El comando restituir restaura el contenido del búfer retener. Se almacena toda la información de geometría, luces, cámaras, configuración de visores y conjuntos de selección. Se suele utilizar cuando se va a ejecutar una orden y no se sabe si funcionara cómo se espera.
3.2.3. Restituir.

Restaura la escena de 3ds Max y las configuraciones antes guardadas con el comando retener.
3.2.4. Eliminar.

Elimina la selección actual de la escena. Se puede abreviar mediante Control + z.
3.2.5. Clonar.

Crea una copia, calco o referencia del objeto u objetos seleccionados. Copiar: sitúa una copia del objeto seleccionado en la posición especificada. Calcar: sitúa un calco del objeto seleccionado en la posición especificada. Referenciar: sitúa una referencia del objeto seleccionado en la posición.

Especificada.
3.2.6. Seleccionar todo.

Selecciona todos los objetos de la escena.
3.2.7. Deseleccionar todo.

Deselecciona todos los objetos de la escena que estuviesen seleccionados.
3.2.8. Invertir selección.

Deselecciona todos los objetos de la escena que estuviesen seleccionados y selecciona todos los que no lo estuviesen.
3.2.9. Seleccionar por.

Ofrece opciones de selección por color o nombre de los objetos de la escena, es decir, se pueden seleccionar de una vez todos los objetos que tengan un mismo color, o seleccionar según el nombre de estos.
3.2.10. Región.

Conmuta entre la selección de objetos situados total o parcialmente dentro de una ventana rectangular. Ofrece dos posibilidades, la completa y la parcial.
3.2.11. Suprimir selecciones con nombre.

Elimina de la lista los conjuntos de selección con nombre.
3.2.12. Definir transformación.

Permite introducir valores exactos para transformaciones de movimiento, rotación y escala. El título del cuadro de diálogo refleja la transformación activa. Si se a activado la rotación, el título es rotar y sus controles afectan a la rotación. Si se a activado la escala, el título es escalar, etc.
3.2.13. Simetría.

Desplaza uno o más objetos reflejando en simetría su orientación. Crea un simétrico de la selección actual con respecto al centro del sistema de coordenadas existente. Asimismo, se puede definir con exactitud el eje que se presenta sea el centro de la simetría.
3.3. Menú grupo.
3.3.1. Agrupar.

Se emplea para crear un grupo con un conjunto de objetos con la finalidad de tratarlos como uno mismo. De esta misma forma, se pueden crear subgrupos a cualquier nivel.
3.3.2. Abrir.

Permite desagrupar temporalmente un grupo y acceder a sus objetos. Se pueden transformar y modificar los objetos del grupo con independencia del resto y después volver al grupo original con el comando cerrar.
3.3.3. Cerrar.

Vuelve a agrupar un grupo abierto.
3.3.4. Desagrupar.

Separa el grupo actual en los objetos o grupos que lo componen.
3.3.5. Descomponer.

Desagrupa todos los objetos de un grupo, independientemente del número de grupos anidados. Por su parte, desagrupar solo afecta a un nivel.
3.3.6. Disociar.

Disocia el objeto seleccionado de su grupo. Este comando se activa cuando se abre el grupo seleccionando el comando abrir del menú grupo.
3.3.7. Asociar.

Convierte el objeto seleccionado en parte de un grupo existente.
3.4. Menú vistas.
3.4.1. Deshacer/rehacer (visor).

Cancela el último cambio del visor actual. Funciona como deshacer del menú edición, excepto porque sólo afecta a cambios del visor.
3.4.2. Guardar vista activa.

Guarda la vista activa en un búfer interno.
3.4.3. Restaurar vista activa.

Restaura la vista almacenada con guardar vista activa. La vista activa se restaura si están activas la misma vista y formato.
3.4.4 establecer unidades.

Establece el método de presentación de unidades.
3.4.5 configuración de cuadrícula y ajuste.

Establece la configuración de cuadrícula inicial y de ajuste, es decir, establece las dimensiones de la cuadrícula inicial o la intensidad (etc.) de la herramienta de ajuste.
3.4.6 cuadrículas.

Ofrece funciones de manipulación de la cuadrícula inicial y de objetos de cuadrícula.
3.4.7 imagen de fondo.

Controla la presentación de una imagen de fondo en el visor. Este cuadro de diálogo controla la presentación de una imagen en el visor, para alineación, rotoscopia, pero no afecta a la escena representada.
3.4.8 mostrar icono de eje.

Conmuta la presentación de la tríada de ejes XYZ en todos los visores.
3.4.9 sombrear selecciones.

Sombrea solo objetos seleccionados en la escena. Este comando es útil porque permite trabajar con una escena en representación alámbrica y sombrear solo objetos seleccionados cuando se dese visualizarlos más claramente.
3.4.10 mostrar dependencias.

Muestra los objetos que dependen del seleccionado cambiando su color.
3.4.11 redibujar todas las vistas.

Redibuja todos los visores. Es a fin de regenerar el dibujo y eliminar todas las líneas que no existen y se representan.
3.4.12 configuración de visores.

Establece las opciones de todos los visores, como son, el método de representación, el formato, etc.
3.5. Menú representación.
3.5.1. Representar (menú).

Abre el cuadro de diálogo representar escena y permite establecer todos los parámetros de representación, que ya se explicaran más adelante.
3.5.2. Video mensajes.

Ofrece salida representada compuesta de varios tipos de sucesos, incluidas la escena actual, imágenes bitmap, funciones de proceso de imágenes, etc.
3.5.3. Entorno.

Establece efectos atmosféricos y de fondo.
3.5.4. Crear presentación preliminar.

Crea una presentación preliminar en archivo. Avi de la animación del visor actual. Cuando termina la presentación preliminar, 3ds Max ejecuta el reproductor multimedia con el archivo creado.
3.5.5. Ver presentación preliminar.

Muestra el reproductor multimedia de Windows para ver el archivo de presentación preliminar actual.
3.5.6. Renombrar presentación preliminar.

Cambia el nombre al archivo de presentación preliminar (. Avi).

4. Barra de herramientas.
4.1. Ayuda Archivo adjunto 233005

Muestra la descripción de cada comando o de cada botón de comando que se presenta en 3d Studio Max.
4.2. Deshacer Archivo adjunto 233006
el comando deshacer anula la última acción realizada con 3d Studio Max.
4.3. Rehacer Archivo adjunto 233007

Rehace los cambios que se deshicieron con el botón deshacer.
4.4. Seleccionar y vincular Archivo adjunto 233008

Selecciona un objeto y lo vincula a otro. Una vez vinculado, cuando se transforme el objeto al que se vincula, repercutirá la transformación en el vinculado.
4.5. Desvincular selección Archivo adjunto 233009

Desvincula el objeto seleccionado del que estuviese vinculado, permitiendo así la transformación libre de ambos.
4.6. Enlazar a efecto especial Archivo adjunto 233010

Vincula el objeto seleccionado a un efecto especial, tal como una explosión, viento, etc.
4.7. Seleccionar objeto Archivo adjunto 233011

Selecciona el objeto sobre el que se sitúa el puntero.
4.8. Seleccionar por región Archivo adjunto 233012

Selecciona objetos mediante una ventana, que puede ser cuadrada o circular, o también mediante un polígono cualquiera introduciendo puntos.
4.9. Filtro de selección Archivo adjunto 233013

Permite una selección más detallada de los objetos mediante ventanas. Entre las opciones que presenta se encuentran: todo, formas, geometría, luces, cámaras, ayudantes y efectos. Una vez seleccionada la opción deseada, mediante la selección normal se accede a esta opción.
4.10. Seleccionar por nombre Archivo adjunto 233014

Permite la selección de los objetos en atención a los nombres de estos.
4.11. Seleccionar y mover Archivo adjunto 233015

Se utiliza para seleccionar los objetos del dibujo y desplazarlos. Combinada con la opción definir transformación del menú herramientas permite un desplazamiento por coordenadas.
4.12. Seleccionar y rotar Archivo adjunto 233033

Sirve para seleccionar los objetos del dibujo y rotarlos. Combinada con la opción definir transformación del menú herramientas permite una por ángulos y en función de los ejes de coordenadas.
4.13. Seleccionar y escalar uniformemente Archivo adjunto 233016

Su finalidad consiste en seleccionar un objeto y escalarlo en proporciones según se dese. Como seleccionar y mover y seleccionar y rotar, permite escalar con la opción definir transformación del menú herramientas.
4.14. Sistema de coordenadas de referencia Archivo adjunto 233017

Especifica el sistema de coordenadas de una transformación (mover, rotar o escalar). Define la dirección de y, x y z. Sus opciones son ver, pantalla, universal, ascendiente, local, cuadrícula, designar.
4.15. Usar centro de punto de pivote Archivo adjunto 233034

Define el centro con respecto al que se rotan o escalan los objetos. En relación a este tema cabe decir que las transformaciones aplicadas a los objetos se realizarán en relación o bien al pivote (punto de origen) del objeto, del dibujo o respecto del centro del propio objeto.
4.16. Restringir a x Archivo adjunto 233018

Restringe las transformaciones a objetos al eje x.
4.17. Restringir a y Archivo adjunto 233019

Lo mismo que el anterior, pero en relación al eje Y.
4.18. Restringir a z Archivo adjunto 233020

Igual que los dos anteriores, pero restringiendo en base al eje Z.
4.19. Restringir al plano xy Archivo adjunto 233021

Restringe las modificaciones o transformaciones a los objetos al plano xy. Además, de esta opción, permite también restringir a los planos yz y zx.
4.20. Conmutador de cinemática inversa Archivo adjunto 233022

Con el modo CI desactivado, se aplica la cinemática directa. En este modo, los objetos descendientes heredan las transformaciones de sus ascendentes, de modo que al transformar uno de estos se transforman también sus descendientes. Por otro lado, si transforma un objeto descendiente, el ascendiente no se ve afectado, con el modo CI activo, se utiliza la cinemática inversa para transformaciones de posición y rotación. Como resultado de ello, si mueve un objeto descendiente, sus ascendentes le siguen por toda la cadena jerárquica.
4.21. Botón simetría Archivo adjunto 233023

Desplaza uno o más objetos reflejando en simetría su orientación. Crea un simétrico de la selección actual con respecto al centro del sistema de coordenadas existente.
4.22. Matriz, instantánea Archivo adjunto 233024

Ofrece opciones para crear objetos clonados a partir del objeto actual. Entre ellas se encuentra la de crear una matriz del objeto o clonarlo durante un período de tiempo.
4.23. Alinear, alinear normales, máximo brillo Archivo adjunto 233025

Alinear: alinea la selección actual con una selección de destino. Puede alinear la posición y/u orientación del área de trabajo del objeto de origen con el área de trabajo del objeto de destino.
alinear normales: alinea las normales de dos objetos. En un objeto mallado, puede utilizar esta opción para alinear las caras. El cuadro de diálogo alinear normales permite ajustar (o cancelar) la alineación actual.
máximo brillo: permite alinear una luz (u objeto) con otro objeto para que su máximo brillo (o reflexión) se ubique con precisión.
4.24. Conjuntos de selección con nombre Archivo adjunto 233026

Permite asignar nombre a un conjunto de selección y recuperar la selección para su uso posterior. Para crear un conjunto de selección con nombre, designe los objetos que desea incluir, escriba el nombre en el campo conjuntos de selección con nombre y presione enter.
4.25. Track view Archivo adjunto 233027

Accede a los parámetros de animación de la escena 3d. La finalidad de Track View es la siguiente:
mostrar y permitir seleccionar los objetos de la escena en forma de lista jerárquica. Mostrar y permitir seleccionar todas las pistas de animación. Mostrar y editar las claves de animación (puntos claves). Editar datos clave. Mostrar y editar rangos de tiempo. Editar valores temporales mediante curvas de función. Asignar y adjuntar controladores de transformación. Asignar y mostrar archivos de sonido .wav.

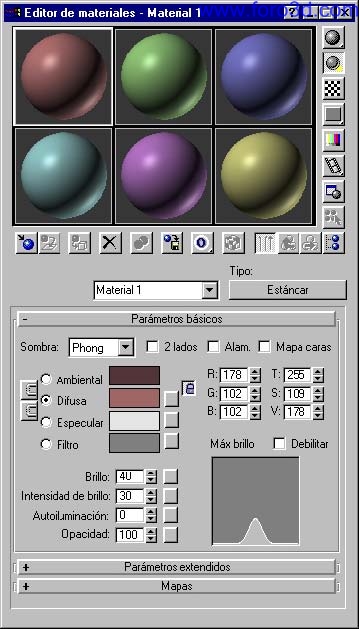

4.26. Editor de materiales Archivo adjunto 233028

Ofrece las distintas opciones para crear y editar materiales o mapas y asignarlos a los objetos, consiguiendo así una representación más realista. Es una de las opciones más importantes para realizar un bueno modelo 3d.
4.27. Representar escena Archivo adjunto 233029

Cuando se finaliza o se desea representar un modelo para poder ver todas sus características, se utiliza esta opción, que generará una vista del visor actual en la que se presenta el modelo 3d con las texturas que se hayan aplicado y las luces y sombras. Abre un cuadro de diálogo en el que se permite la opción de representar en un archivo, crear una película .avi, así como aplicar las funciones de alisado, etc.
4.28. Representación rápida Archivo adjunto 233031

Representa la escena con los parámetros de representación actuales sin mostrar el cuadro de diálogo representar escena.
4.29. Lista de modificadores de representación Archivo adjunto 233030

Especifica la porción de la escena que se representará.

Ver: representa el visor actual (vista predeterminada).

Ampliar: representa una región del visor activo y la amplía hasta llenar la presentación de salida.

Región: representa una región dentro del visor actual. Utilice esta opción cuando precise probar la representación de parte de una escena.

Seleccionados: representa sólo el objeto o los objetos seleccionados.
4.30. Representar última Archivo adjunto 233032

Repite la última representación, sea de vista, región, ampliación u objeto, empleando el último visor desde el que se representó.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=233005
https://foro3d.com/attachment.php?attachmentid=233006
https://foro3d.com/attachment.php?attachmentid=233007
https://foro3d.com/attachment.php?attachmentid=233008
https://foro3d.com/attachment.php?attachmentid=233009
https://foro3d.com/attachment.php?attachmentid=233010
https://foro3d.com/attachment.php?attachmentid=233011
https://foro3d.com/attachment.php?attachmentid=233012
https://foro3d.com/attachment.php?attachmentid=233013
https://foro3d.com/attachment.php?attachmentid=233014
https://foro3d.com/attachment.php?attachmentid=233015
https://foro3d.com/attachment.php?attachmentid=233016
https://foro3d.com/attachment.php?attachmentid=233017
https://foro3d.com/attachment.php?attachmentid=233018
https://foro3d.com/attachment.php?attachmentid=233019
https://foro3d.com/attachment.php?attachmentid=233020
https://foro3d.com/attachment.php?attachmentid=233021
https://foro3d.com/attachment.php?attachmentid=233022
https://foro3d.com/attachment.php?attachmentid=233023
https://foro3d.com/attachment.php?attachmentid=233024
https://foro3d.com/attachment.php?attachmentid=233025
https://foro3d.com/attachment.php?attachmentid=233026
https://foro3d.com/attachment.php?attachmentid=233027
https://foro3d.com/attachment.php?attachmentid=233028
https://foro3d.com/attachment.php?attachmentid=233029
https://foro3d.com/attachment.php?attachmentid=233030
https://foro3d.com/attachment.php?attachmentid=233031
https://foro3d.com/attachment.php?attachmentid=233032
https://foro3d.com/attachment.php?attachmentid=233033
https://foro3d.com/attachment.php?attachmentid=233034

Panel de comandos. En este apartado se describirán el funcionamiento para crear, modificar, objetos de la escena de 3ds Max.
5.1. Panel crear: Archivo adjunto 233035
El panel de comandos crear proporciona controles para la creación y ajuste de objetos y se abre de forma predeterminada al iniciar una nueva sesión de 3ds Max.

La secuencia general es la siguiente:

1. elegir la categoría de objetos mediante los botones de la parte superior del panel de comandos crear (por ejemplo, geometría). En algunas categoría hay que designar la subcategoría (por ejemplo, geometría, y dentro de ésta, primitivas estándar).
2. los botones etiquetados muestran los tipos de objetos disponibles en esa categoría.
3. presionar un botón para seleccionar un tipo de objeto (caja, por ejemplo). El panel de comandos presenta las opciones correspondientes a cada tipo de objetos, como los parámetros y posiblemente varios métodos de creación.
4. crear el objeto. Para ello, se debe arrastrar el ratón y hacer clic en un visor, mientras se realiza esto, el objeto se sitúa en la cuadrícula activa del visor.
5. cuando esté terminado y aún seleccionado se pueden cambiar los parámetros del mismo en una o más persianas específicas de ese objeto.

5.1.1. Interfaz del panel de comandos crear.

Los controles del panel de comandos crear varían según el tipo de objeto creado. Sin embargo, algunos controles siempre están presentes y otros son comunes a diversos tipos de objetos.

Archivo adjunto 233036

El panel de comandos crear cuenta con un conjunto de características básicas comunes a todos los tipos de objetos:
Categoría: los botones de la parte superior acceden a las siete características básicas de objetos 3ds Max.
Tipo de objeto: en estos botones se muestran el conjunto de objetos básicos que hay en cada categoría.
Nombre y color: en este apartado se muestra el nombre y el color que se asigna al objeto.
Método de creación: en muchas ocasiones hay más de una forma de crear un objeto, tal es el caso de crear un objeto mediante el centro o la arista del mismo. Si se desea cambiar el método, ha de hacerse antes de crearlo.
Parámetros: la mayoría de los objetos presentan esta persiana, donde se muestran los parámetros de creación, es posible definir algunos parámetros antes de crear el objeto, mientras que otros sólo permiten ajustarlos en los ya creados.
Entradas del teclado: muchos objetos permiten la creación del mismo mediante entradas del teclado (dando coordenadas).

5.1.2. Categorías de objetos
En el panel de comandos crear de 3ds Max se presentan una serie de categorías básicas, siete en total, que son:

Archivo adjunto 233037 Geometría: presenta una serie de subcategorías, como son, primitivas estándar (caja, esfera, etc), cuadrículas de corrección (superficies 2d), objetos de composición (se incluyen booleanos y transformaciones), sistemas de partículas (lluvia, nieve, polvo, etc.) y objetos solevados (un objeto que presenta la misma sección a lo largo de un recorrido).

Archivo adjunto 233038 Formas: sólo incluye una subcategoría, que es Splines, donde se incluyen objetos 2d como línea, círculo, arco, que si se unen podrán crear objetos 3d mediante extrusión o torneado. También se utilizan como recorrido de solevados.

Archivo adjunto 233039 Luces: sólo tiene una subcategoría, que es predeterminado. Se presentan algunos tipos, como son omni, direccional, foco con objetivo y foco libre.

Archivo adjunto 233040 Cámaras: al igual que la anterior, tiene una sola subcategoría. Las cámaras proporcionan un punto de vista sobre la escena, y se pueden animar cambiando sus parámetros, desplazandolas, etc.

Archivo adjunto 233041 Ayudantes: los objetos ayudantes facilitan la tarea de situar, medir y animar los objetos representables.

Archivo adjunto 233042 Efectos especiales: los objetos especiales producen varios tipos de distorsiones del espacio que rodea a los objetos, tal es el caso del rizo, de la ola, otros, como el viento, se diseñan para su uso con sistemas de partículas.

Archivo adjunto 233043 Sistemas: esta categoría sirve para combinar objetos estableciendo entre ellos, por ejemplo, jerarquías, tal es el caso del esqueleto.

Como se ha dicho, cada una de estas categorías puede presentar a su vez subcategorías, y se encuentran en el botón desplegable de debajo de las categorías. Tal es el caso:

Archivo adjunto 233044

5.2. Panel modificar:
En 3d Studio Max, es posible modificar cualquier objeto un número ilimitado de veces, desde sus parámetros de creación hasta su geometría interna. 3d Studio Max incluye una gran variedad de modificadores de objeto que permiten aplicar curvaturas, torsiones, afilados y otros tipos de efectos a los objetos de la escena.

Archivo adjunto 233045

5.2.1. Modificador editar malla
Proporciona herramientas de edición específicas para diversos niveles de la geometría seleccionada. El modificador editar malla humilde los objetos en mallas triangulares. Ofrece herramientas de edición específicas para cada uno de los tres componentes de malla:
Vértice
Cara
Arista

También puede transformar y aplicar clonar a componentes de malla seleccionados, así como aplicarles modificadores estándar. Puede trabajar en cualquier escala, desde una gran superficie de terreno hasta un vértice, una cara
O una arista individuales.

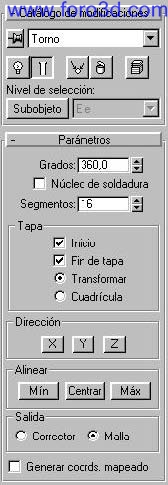

5.2.2. Modificador Torno.

Archivo adjunto 233046

Crea un objeto 3d rotando una forma alrededor de un eje. Establece o modifica los parámetros del modificador Torno. Presione el botón subobjeto para transformar el eje de revolución. Este eje puede moverse, rotar y escalar, y es totalmente animable. Cuando el modificador activo es Torno, la persiana parámetros del panel modificar contiene las opciones siguientes: grados: determina el número de grados que el objeto rota alrededor del eje de revolución (0360, el valor predeterminado es 360). Este valor es animable, así que, puede animar el crecimiento circular de cualquier objeto rotado. Núcleo de soldadura: simplifica la malla soldando los vértices que se encuentran en el eje de revolución. No active esta opción si va a crear objetivos de transformación.

Segmentos: determina la cantidad de segmentos interpolados que se crean en la superficie entre los puntos inicial y final. Este parámetro también es animable (el valor predeterminado es 12). Tapa determina si se crean o no tapas en el interior del objeto rotado en caso de que grados se defina con un valor inferior a 360. Inicio: si se activa, se tapa el inicio del objeto torneado. Fin: si se activa, se tapa el final del objeto torneado.

Cuadrícula: organiza las caras de la tapa en una cuadrícula cuadrada recortada en los límites de la forma. Este método genera una superficie de caras de tamaño uniforme que pueden deformarse fácilmente con otros modificadores.

Transformar: dispone las caras de tapa en el patrón repetible y previsible que se precisa para crear objetivos de transformación. Las tapas de transformaciones pueden generar caras alargadas y finas que no se representen o deformen tan bien como las tapas de cuadrícula. Utilice las tapas de transformaciones si va a tornear varios objetivos de transformación.
Dirección: establece la dirección del eje de revolución, relativa al punto de pivote del objeto. Alinear el eje de revolución a la extensión mínima, central o máxima de la forma.
Salida corrector: humilde el objeto torneado en un corrector que puede modificarse con editar corrector, allá: humilde el objeto torneado en una malla poligonal que puede modificarse con editar malla.

Generar coordenadas de mapeado: crea el objeto torneado con las coordenadas de mapeado apropiadas ya aplicadas.

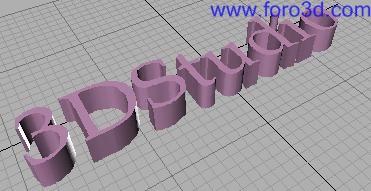

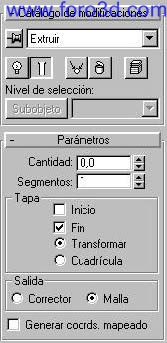

5.2.3. Modificador extruir.

Archivo adjunto 233047

Añade profundidad a una forma y la humilde en objeto paramétrico.
Extruir. Cuando el modificador activo es extruir, la persiana parámetros del panel modificar contiene las opciones siguientes:
Cantidad: establece la profundidad de extrusión. Segmentos: especifica el número de segmentos disponible para edición de recorridos.

Tapa
Inicio/fin de tapa: genera una superficie plana el inicio o el final del objeto extruido.
Cuadrícula: organiza las caras de la tapa en una cuadrícula cuadrada recortada en los límites de la forma. Este método genera una superficie de caras de tamaño uniforme que pueden deformarse fácilmente con otros modificadores.
Transformar: dispone las caras de tapa en el patrón repetible y previsible que se precisa para crear objetivos de transformación. Las tapas de transformaciones pueden generar caras alargadas y finas que no se representen o deformen tan bien como las tapas de cuadrícula. Utilice las tapas de transformaciones si va a extruir varios objetivos de transformación.
Corrector: humilde el objeto extruido en un corrector que puede modificarse con editar corrector.
Malla: humilde el objeto extruido en una malla poligonal que puede modificarse con editar malla.
Generar cords, mapeado: crea el objeto extruido con las coordenadas de mapeado ya aplicadas.

5.2.4. Modificador mapa uvw
Ofrece funciones para crear y editar coordenadas de mapeado. El modificador mapa UVW se utiliza por dos razones principales:
Desea mayor control sobre cómo las coordenadas de mapeado afectan a la geometría.
El objeto que mapea no tiene coordenadas de mapeado integradas. Por ejemplo, podría ser una malla importada.

Si aplica un modificador mapa UVW a un objeto con coordenadas de mapeado integradas, las coordenadas aplicadas tienen preferencia. Puede ahorrar memoria y espacio en disco desactivando la casilla generar cords, mapeado de cualquier objeto al que aplique un modificador mapa UVW.

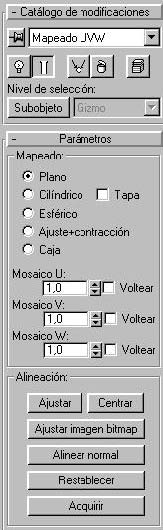

Parámetros de mapa uvw
Establece o modifica los parámetros del modificador mapa UVW. Cuando el modificador activo es mapa UVW, la persiana parámetros del panel modificar contiene las opciones siguientes:

Mapeado
Seleccione el tipo de mapeado que se aplicará al objeto.
Plano, cilíndrico, esférico, ajuste+contracción: determina el tipo de coordenadas de mapeado utilizadas. La escala del icono de mapeado se define de forma predeterminada como la dimensión mayor del objeto en el momento en que se aplica el modificador. Puede animar la proyección en el nivel de gizmo.
Mosaico u, mosaico v, mosaico w: controla el mosaico UVW de la imagen. Se trata de valores de coma flotante que pueden animarse para algunos efectos poco comunes de desplazamiento en el tiempo.
Voltear: voltea la imagen con respecto a un eje dado.
Tapa: en mapeado cilíndrico, determina si se aplican o no coordenadas de mapeado plano a las tapas del cilindro.

Alineación.

Archivo adjunto 233048

Ajustar: ajusta el gizmo (icono de mapeado) a la extensión del objeto y lo centra de modo que se bloquee en la extensión del objeto.
Centrar: mueve el gizmo de modo que su centro coincida con el del objeto.
Ajustar imagen bitmap: presenta el selector normal de archivos bitmap para que pueda seleccionar una imagen. En mapeados planos, el icono de mapa se define como la relación altura/anchura de la imagen. En mapeados cilíndricos, la altura se ajusta de modo que la circunferencia del cilindro dividida por su altura equivalga a la relación altura/anchura. Dicho de otro modo, si desarrollara el cilindro como si fuera la etiqueta de una lata, obtendría la imagen sin distorsionar.
Alinear normal: haga clic y arrastre sobre la superficie del objeto al que se aplica el modificador. El origen del gizmo se sitúa en el punto de la superficie al que apunta el ratón, y el plano xy del gizmo se alinea con la cara. El eje X del gizmo también está en el plano xy del objeto.
Restablecer: elimina el controlador actual del gizmo y conecta otro nuevo inicializado con la función ajustar. De este modo, se pierden las animaciones del gizmo. Sin embargo, como todas las opciones de alineación, puede deshacerse.
Adquirir: permite adquirir las coordenadas UVW de otros objetos copiando eficazmente estos parámetros. Al seleccionar un objeto cuyas UVW dese adquirir, aparece un cuadro de diálogo preguntando si desea que la adquisición se haga de modo absoluto o relativo. Si selecciona absoluto, el icono de mapeado adquirido se situará exactamente sobre el icono de mapeado que eligiera. Si selecciona relativo, el icono mapeado adquirido se situará sobre el objeto seleccionado.

5.2.5. Resto de modificadores
El resto de modificadores de 3d Studio Max aparecen en la propia persiana de modificar y en más dentro de ésta. A modo de ejemplo, es importante destacar curvar, afilar, ruido, torcer, etc. Estos modificadores no plantean ningún problema en especial.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=233035
https://foro3d.com/attachment.php?attachmentid=233036
https://foro3d.com/attachment.php?attachmentid=233037
https://foro3d.com/attachment.php?attachmentid=233038
https://foro3d.com/attachment.php?attachmentid=233039
https://foro3d.com/attachment.php?attachmentid=233040
https://foro3d.com/attachment.php?attachmentid=233041
https://foro3d.com/attachment.php?attachmentid=233042
https://foro3d.com/attachment.php?attachmentid=233043
https://foro3d.com/attachment.php?attachmentid=233044
https://foro3d.com/attachment.php?attachmentid=233045
https://foro3d.com/attachment.php?attachmentid=233046
https://foro3d.com/attachment.php?attachmentid=233047
https://foro3d.com/attachment.php?attachmentid=233048

6. Creación de objetos.
6.1. Creación de primitivas estándar y correctores
Las primitivas geométricas son las que en el entorno de 3ds Max se denominan estándar, y son un grupo de ocho, caja, esfera, cilindro, toroide, tubo, cono, poliedro y tetera.
6.1.1. Proceso de creación mediante el teclado.

Archivo adjunto 233049

Para crear un objeto mediante el teclado, se ha de utilizar la persiana de entradas del teclado. La imagen presenta la persiana de la primitiva tubo.

En la persiana entradas, se debe seleccionar un campo numérico, y a continuación escribir un número, para pasar al siguiente campo hay que presionar tab, y para retroceder al anterior mayúsculas+tab. Una vez establecidos los campos, se pulsa crear.

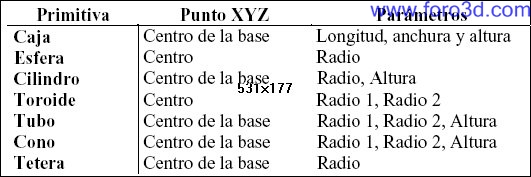

Los parámetros de las primitivas son:

Archivo adjunto 233050

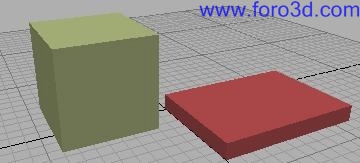

6.1.2. Creación de cajas y cubos Archivo adjunto 233051
Para crear una caja o un cubo se debe seleccionar en la persiana tipo de objeto la categoría caja (dentro de primitivas estándar). En cualquier visor se hace clic y se arrastra el ratón para definir la base rectangular de la caja (manteniendo pulsado Control se consigue una base cuadrada). Cuando se suelta el ratón se establece la longitud y anchura. Para definir la altura se arrastra el ratón hacia arriba o abajo y llegado el punto deseado, se hace clic.

Archivo adjunto 233052

Una vez creada la caja o el cubo se pueden transformar sus parámetros estableciendo nuevas unidades. Así, se puede dar una mayor altura, anchura, longitud, a la caja o al cubo. Si se activa la casilla generar coordenadas de mapeado se determinan las coordenadas necesarias para la aplicación de mapas a un objeto.

6.1.3. Parámetros comunes a las primitivas circulares
Cuando se denomina primitivas circulares se hace referencia a las figuras geométricas basadas en círculos, tales son las esferas, los cilindros, los tubos, los conos, etc.

Todas estas figuras presentan unos parámetros comunes que se explican a continuación:
-Métodos de arista y centro: el método arista es indispensable cuando se pretenden hacer objetos tangentes, mientras que en la creación por centro, lo esencial es especificar el centro del objeto. En la creación por arista se define primero el diámetro.
-Rotación a alineación: para conseguir rotar el objeto mientras se crea es preciso mantener pulsada la tecla Control, y así se ajusta simultáneamente el diámetro y la rotación.
-Radio: todas las primitivas circulares disponen de parámetros para uno o dos radios.
-Lados, segmentos y suavizar: con el parámetro lados se determina el número de aristas que presenta la primitiva circular (y se puede modificar una vez creada). El parámetro segmentos hace referencia a la altura, y supone el número de divisiones concéntricas del objeto en relación a su altura. Suavizar consigue una mejor visualización entre los segmentos a la hora de representar.
-Segmentar: consigue el corte de un objeto en un determinado ángulo, es decir, permite la creación de sectores circulares en cualquier primitiva circular excepto en la esfera. Esta opción se consigue introduciendo un ángulo en hasta y activando la casilla.

Archivo adjunto 233053

6.1.4. Creación de cilindros y prismas
Al igual que la creación de cajas, la creación de cilindros y prismas es muy sencilla, en lugar de seleccionar la categoría caja, se selecciona cilindro, y siguiendo los mismos pasos que para la caja, se consigue la creación de un cilindro o de un prisma dependiendo de la cantidad de aristas que se asignen, aunque pueden ser modificados una vez creado el objeto, al igual que se cambiaban las propiedades de las cajas y de los cubos.

Archivo adjunto 233054

6.1.5. Creación de esferas y hemisferios
Para crear una esfera se selecciona el botón esfera de primitivas estándar, se pulsa sobre cualquier visor el botón izquierdo del ratón y se arrastra, cuando se suelta el ratón, se crea la esfera. Para la creación de hemisferios se introducen valores comprendidos entre 0,0 y 1,0 (0,5 es el hemisferio) en el campo hemisferio. La opción tajar reduce el número de vértices y caras de la esfera, mientras que encoger mantiene el número de vértices y caras de a esfera original, encogiendo la geometría hacia la parte superior de ésta en un volumen cada vez menor. Basar en pivote desplaza la esfera hacia arriba por su eje Z, de forma que el punto del pivote queda en su base.

Archivo adjunto 233055

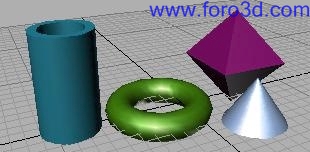

6.1.6. Resto de primitivas
La creación del resto de primitivas (tubos, toroides, etc.) supone un proceso similar al anterior, con algunos parámetros extras en el caso del toroide, pero sin trascendencia alguna.
6.1.7. Creación de correctores (cuadrículas de corrección)
Para acceder a la creación de correctores se debe seleccionar la categoría cuadrículas de corrección en tipo de objeto, y seleccionar corrector Quad o corrector Tri (corrector cuadrilátero o triangular).

El proceso es el mismo para los dos, se hace clic en uno de los visores para definir la longitud y la anchura y a continuación, se suelta el ratón para la creación de la cuadrícula. Los parámetros son los mismos que para el resto de primitivas.
6.2. Creación de formas y texto
La creación de formas y de texto es uno de los apartados más importantes de la utilización de 3d Studio Max. Una forma o un texto se realizan de la misma manera.

Archivo adjunto 233056 Para acceder al menú de formas hay que ir al panel crear, y una vez allí, se debe seleccionar el icono formas, que es el segundo empezando por la izquierda. Cuando se accede a este botón, se nos muestra en el panel una serie de opciones entre las que destacan línea, polígono, corona, rectángulo, texto, y en la cabecera del panel aparece un checkbox con la opción iniciar forma nueva.

Archivo adjunto 233057

El método de creación de las formas es muy simple, se debe seleccionar la forma (o Spline) que se desee y hacer clic en cualquier visor para ir introduciendo los puntos, y una vez creados, se pueden cerrar pulsando sobre el primero y.

Respondiendo sí al cuadro de diálogo que pregunta si se desea cerrar la forma. Otro método de creación se realiza mediante la introducción de puntos o de coordenadas en entradas de teclado, y una vez hecho esto, se pulsa el botón añadir punto.

6.3. Creación de booleanos
Los booleanos son objetos de composición que permiten crear nuevas geometrías mediante la combinación de objetos geométricos. Combinan objetos mediante las operación booleanas de unión, intersección o sustracción. Para crear un objeto booleano hay que pulsar sobre el menú primitivas estándar y dentro de éste sobre objetos de composición, y a su vez, sobre booleanos. En geometría, las operación booleanas son las siguientes:
-Unión: el objeto booleano incluye el volumen de los dos objetos originales. La parte correspondiente a la intersección o superposición se elimina.
-Intersección: el objeto booleano sólo contiene el volumen común a ambos objetos originales (es decir, el volumen de la intersección).
-Sustracción: el objeto booleano incluye el volumen de un objeto original al que se le sustrae el volumen de la intersección.

Se debe seleccionar un operando principal y acto seguido el b. Una vez seleccionado el segundo se debe pulsar sobre la opción que se dese (sustracción, unión o intersección).

Archivo adjunto 233058 6.4. Creación de luces
Ofrece acceso a herramientas para crear varios tipos de luces, ¿cómo se indica a continuación.3ds Max tiene luces invisibles predeterminadas para que la escena siempre esté iluminada. En cuanto se crea la primera luz de la escena, se apagan las luces predeterminadas. Si elimina todas las luces de la escena, se restablecen las luces predeterminadas.

Archivo adjunto 233059 6.4.1. Omni.

Archivo adjunto 233060

Emite rayos en todas las direcciones desde una fuente única. Para crear una luz omnidireccional, presione el botón omni y haga clic en un visor. Si arrastra al crearla, puede mover la luz antes de soltar el ratón para fijar su posición.

Puede establecer o modificar los siguientes parámetros de luz omnidireccional.
-Color ACT: enciende y apaga la luz omnidireccional. Puede ver el efecto sobre la geometría en la representación interactiva.
-R, g, b/t, v: establece el color de la luz omnidireccional ajustando los de los contadores es visible en la muestra de color que hay sobre ellos. También puede hacer clic en la muestra de color para acceder al cuadro de diálogo selector de colores.
-Excluir: excluye los objetos seleccionados del efecto de la luz. Presione este botón para acceder al cuadro de diálogo excluir/incluir. Aunque la exclusión de luz no se da en la naturaleza, esta función resulta muy útil cuando se precisa un control exacto de la iluminación de la escena.
-Multiplicador: aumenta la potencia de la luz con un valor positivo o negativo. Por ejemplo, si lo define en 2, la luz será dos veces más brillante. Los multiplicadores también sirven para sustraer luz y ubicar selectivamente áreas oscuras en la escena.

Atenuación
Determina si la luz omnidireccional disminuye hasta la intensidad cero en un rango definido. Si se activa usar, la fuente de luz omnidireccional utiliza la intensidad especificada por los controles color y multiplicador, mantiene dicha intensidad desde la fuente hasta la distancia indicada con rango inicial y disminuye hasta la intensidad cero en la distancia especificada con rango final.
-Usar: activa la atenuación de la luz omnidireccional.
-Mostrar: muestra en los visores dos círculos concéntricos que reflejan los valores de los rangos de atenuación.
6.4.2. Foco libre
Un foco emite un haz de luz orientado como el de una linterna, un foco de teatro o una lámpara de lectura. Puede dirigir un foco libre ajustando su orientación en la escena con la herramienta rotar. El foco libre sirve para lograr que una luz siga un recorrido sin necesidad de vincularlo y dirigirlo a un objeto ficticio, así como para peraltar el recorrido.

Parámetros generales
Puede establecer o modificar los siguientes parámetros para un foco libre.

Color.
-ACT: enciende y apaga la luz. Puede ver el efecto sobre la geometría en la representación interactiva.
-R, g, b/t, v: establece el color de la luz ajustando los componentes rojo, verde y azul, o tono, saturación y valor. El efecto del ajuste de los contadores es visible en la muestra de color que hay sobre ellos. También puede hacer clic en la muestra de color para acceder al cuadro de diálogo selector de colores.
-Excluir: excluye los objetos seleccionados del efecto de la luz. Presione este botón para acceder al cuadro de diálogo excluir/incluir (consulte el tema de ayuda correspondiente).
-Multiplicador: aumenta la potencia de la luz con un valor positivo o negativo. Por ejemplo, si lo define en 2, la luz será dos veces más brillante. Los multiplicadores también sirven para sustraer luz y ubicar selectivamente áreas oscuras en la escena.
Parámetros específicos de foco libre
-punto luminoso: ajusta el ángulo del punto luminoso del foco. También puede ajustar los ángulos de punto luminoso y atenuación en un visor Focal (observando la escena desde el punto de vista del foco).
-Atenuación: ajusta el ángulo de atenuación del foco.
-Mostrar cono: muestra u oculta el cono del foco. Tenga presente que el cono del foco siempre es visible si el foco esta seleccionado, así que, la desactivación de está casilla no tendrá efecto aparente hasta que deseleccione el foco.
-Rebasar: si se activa esta opción, el foco emite luz en todas direcciones, pero sólo crea sombras dentro de su cono de atenuación.
-Círculo/rectángulo: determina la forma de las áreas de atenuación y punto luminoso. Elija círculo si quiere un foco circular normal. Elija rectángulo si prefiere un rayo de luz rectangular, como el que entra por una puerta o ventana.
-Rel: establece la relación altura/anchura del rayo de luz rectangular.
-Ajustar imagen bitmap: define la relación altura/anchura en una imagen bitmap específica cuando se utiliza el foco como luz de proyector.
-Proyector: active está casilla cuando dese utilizar el foco para trabajo un mapa (que puede ser una imagen o una animación).
-Asignar: muestra el visor de materiales/mapas a fin de que seleccione un mapa para proyectarlo.
-Mapa: sitúa el mapa seleccionado en una de las seis ranuras de muestra del editor de materiales para que pueda ajustarlo, copiarlo, etc.
-Distancia al blanco: establece un punto para usarlo como blanco invisible a fin de mover en órbita un foco libre.

Archivo adjunto 233061 6.5. Creación de cámaras
Accede a herramientas para crear cámaras. Puede activar y desactivar la presentación de objetos de cámara con una opción del panel presentación.

Archivo adjunto 233062 6.5.1. Cámara libre
Crea una cámara sin objetivo. Las cámaras libres ven el área en la dirección a la que apuntan. Las cámaras libres son más fáciles de utilizar cuando su posición se anima a lo largo de una trayectoria, como en una exploración de un edificio o en un vehículo en marcha. Las cámaras libres pueden peraltarse durante su recorrido, mientras que las cámaras con objetivo no.

Parámetros de cámara libre
Archivo adjunto 233063

Puede establecer o modificar los siguientes parámetros de cámara libre.
-Objetivo : establece la longitud Focal de la cámara en milímetros. Utilice el contador objetivo para asignar un valor distinto de los predeterminados disponibles que, aparecen en los botones.
-Fov: determina la anchura del área que ve la cámara (campo visual). El parámetro Fov define directamente el arco del horizonte de la cámara, medido en grados. También es posible ajustar el campo visual interactivamente en un visor de cámara con el botón Fov.

Objetivos disponibles.
-desesperados botones definen la longitud Focal de la cámara en milímetros. Mostrar cono: muestra el cono (en realidad una pirámide) definido por el campo visual de la cámara. El cono aparece en los otros visores, pero no en el de cámara.
-Mostrar horizonte: muestra la línea del horizonte. Aparece una línea gris oscura en el nivel del horizonte del visor de la cámara.
Rangos de entorno
-determinan los límites de los rangos de lejanía y proximidad para los efectos atmosféricos definidos en el cuadro de diálogo entorno. Los objetos que hay entre los dos límites se funden entre los valores % de lejanía y % de proximidad.
-Mostrar: muestra esferas formadas por dos círculos que indican los rangos de proximidad y lejanía.

Planos de recorte
-establece las opciones para definir planos de recorte.
-Recorte manual: actívelo para definir los planos de recorte.
-Plano cercano/lejano: define los planos cercano y lejano. Los objetos situados más cerca que el plano de recorte cercano o más lejos que el plano de recorte lejano son invisibles para la cámara.
-Distancia al blanco: establece un punto para utilizar como objetivo invisible de modo que pueda orbitar una cámara libre.

6.5.1. Cámara con objetivo Archivo adjunto 233064

Crea una cámara con un objetivo. Las cámaras con objetivo ven el área en torno al objeto de destino que se designa al crearlas. Este tipo de cámara es el recomendable si la cámara no se desplaza por una trayectoria mientras se representa la escena o animación.
Parámetros de cámara con objetivo.

Archivo adjunto 233063

-Objetivo : establece la longitud Focal de la cámara en milímetros. Utilice el contador objetivo para asignar un valor distinto de los predeterminados disponibles que, aparecen en los botones.
-Fov: determina la anchura del área que ve la cámara (campo visual). El parámetro Fov define directamente el arco del horizonte de la cámara, medido en grados. También es posible ajustar el campo visual interactivamente en un visor de cámara con el botón Fov.
Objetivos disponibles
Estos botones definen la longitud Focal de la cámara en milímetros.

Mostrar cono: muestra el cono (en realidad una pirámide) definido por el campo visual de la cámara. El cono aparece en los otros visores, pero no en el de cámara.

Mostrar horizonte: muestra la línea del horizonte. Aparece una línea gris oscura en el nivel del horizonte del visor de la cámara.
Rangos de entorno
-determinan los límites de los rangos de lejanía y.

Proximidad para los efectos atmosféricos definidos en el cuadro de diálogo entorno. Los objetos que hay entre los dos límites se funden entre los valores % de lejanía y % de proximidad.
-Mostrar: muestra esferas formadas por dos círculos que indican los rangos de proximidad y lejanía.
Planos de recorte
Los planos de recorte permiten excluir parte de la geometría de una escena y ver o representar sólo parte de ella. Esta función es útil para representar partes de la escena que tengan una geometría compleja.

Los planos de recorte también ayudan a crear vistas recortadas.
-Recorte manual: actívelo para definir los planos de recorte.
-Plano cercano/lejano: define los planos cercano y lejano. Los objetos más cercanos o lejanos que los planos de recorte no son visibles para la cámara.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=233049
https://foro3d.com/attachment.php?attachmentid=233050
https://foro3d.com/attachment.php?attachmentid=233051
https://foro3d.com/attachment.php?attachmentid=233052
https://foro3d.com/attachment.php?attachmentid=233053
https://foro3d.com/attachment.php?attachmentid=233054
https://foro3d.com/attachment.php?attachmentid=233055
https://foro3d.com/attachment.php?attachmentid=233056
https://foro3d.com/attachment.php?attachmentid=233057
https://foro3d.com/attachment.php?attachmentid=233058
https://foro3d.com/attachment.php?attachmentid=233059
https://foro3d.com/attachment.php?attachmentid=233060
https://foro3d.com/attachment.php?attachmentid=233061
https://foro3d.com/attachment.php?attachmentid=233062
https://foro3d.com/attachment.php?attachmentid=233063
https://foro3d.com/attachment.php?attachmentid=233064

Editor de materiales y texturas de 3d studio max.

Archivo adjunto 233065

En este apartado se va a tratar de explicar el método a seguir para aplicar texturas a los modelos complejos de 3d Studio Max.

Ventanas de ejemplo:
Permite mantener y ver la presentación preliminar de seis materiales a la vez. Las ventanas de ejemplo contienen de forma predeterminada unas esferas sombreadas con los materiales estándar. Cuando tenga las seis ranuras de ejemplo llenas y haya asignado esos materiales a objetos de la escena, puede volver al primero para seguir creando materiales. Siempre puede volver a mostrar ejemplos de los materiales de la escena (presione asignar material y elija examinar desde escena).

Una ventana de ejemplo esta activa cuando su material se asigna a una o más superficies de la escena y los ajustes del editor de materiales afectan al material de la escena al mismo tiempo. Puede tener el mismo material (con el mismo nombre) es más de una ventana de ejemplo, pero sólo puede activarse una de ellas.

Si arrastra-copia un material de una ventana activa a otra ventana, la de destino no es activa. Este método permite trabajar con un material en el editor de materiales sin que afecte a la escena. También puede desactivar una ventana presionando el botón hacer copia de material que hay bajo las ventanas. Básicamente, el material se copia sobre sí mismo en la ventana de ejemplo de modo que ya no se emplea en la escena.

Botones de herramienta del editor de materiales
Ofrece acceso a las herramientas y opciones siguientes:

1. Esfera, cubo, cilindro: determina el tipo de objeto de previsualización empleado en las ventanas de ejemplo: esfera (valor predeterminado), cubo o cilindro.

2. Contraluz: añade contraluz a la ventana de ejemplo. Esta opción está activada de forma predeterminada. El efecto se aprecia mejor con esferas de ejemplo, ya que la backlight ilumina su parte inferior derecha. Contraluz resulta especialmente útil cuando se crean materiales con sombra metálica. Backlight permite ver y ajustar el resalte especular creado por una luz, que es mucho más brillante en los metales.

3. Fondo de patrón: añade un fondo a cuadros multicolores a la ventana de ejemplo. El patrón de fondo sirve de ayuda cuando desea ver efectos de opacidad y transparencia.

4. Mosaico 1, 4, 9, 16: ajusta la repetición del patrón bitmap en el objeto de ejemplo cuando representa materiales mapeados. Los botones especifican el número de veces que se repite el patrón en la superficie del objeto.

5. Comprobar color de vídeo: comprueba el material del objeto de ejemplo en colores que superan el umbral de seguridad NTSC o pal.

6. Crear presentación preliminar, ver presentación preliminar, guardar presentación preliminar: permite ver una presentación preliminar avi en tiempo real del efecto de animar el material de la esfera de ejemplo (o cubo o cilindro).

7. Opciones del editor de materiales: ofrece ajuste de presentación en las ventanas de ejemplo.

El cuadro de diálogo opciones del editor de materiales tiene los siguientes controles:
Antialising: activa lel antialising en las ventanas de ejemplo.

Refinación paulatina: activa la refinación paulatina en las ventanas de ejemplo.

Intensidad de iluminación ambiental: establece la intensidad de la iluminación ambiental en las ventanas de ejemplo. El rango va de 0 a 1. Utilice el botón predeterminado para volver a los valores iniciales.

Intensidad de fondo: define la intensidad de fondo en las ventanas de ejemplo. El rango va de 0 (negro) a 1 (blanco). Utilice el botón predeterminado para volver a los valores iniciales.

Escala de muestra de mapa 3d: define la escala de la esfera de ejemplo en cualquier tamaño, para que sea coherente con el objeto o los objetos de la escena que tengan la textura aplicada (esta opción cambia la escala de las seis ranuras de ejemplo).

Permite previsualizar correctamente la escala de mapas de procedimiento 3d como ruido, sin necesidad de representarlos. Por ejemplo, si tiene un objeto que mida unas 50 unidades de ancho, defina este parámetro como 50 para ver el ruido bien escalado en la esfera de ejemplo. Utilice el botón predeterminado para volver a los valores iniciales.

Representación rápida/representación detallada: representa las muestras con representación rápida o la representación detallada (valor predeterminado) completa.

8. Seleccionar por material: permite seleccionar objetos de la escena, según el material seleccionado en el editor de materiales.

9. Asignar material (visor de materiales/mapas): accede al visor de materiales/mapas, donde puede elegir un material o mapa.

10. Poner material en la escena: actualiza un material en la escena tras su edición.

11. Asignar material a la selección: asigna el material activo de la biblioteca al objeto seleccionado. También se puede conseguir pulsando sobre la ventana de ejemplo y arrastrándola al objeto.

12. Parámetros de borrar material: restaura los valores del material de la ventana de ejemplo activa.

13. Hacer copia de material: desactiva la ventana activa copiando el material sobre sí mismo. La ventana ya no es activa, pero el material retiene sus propiedades y nombre.

14. Incluir en la biblioteca: añade el material seleccionado a la biblioteca actual.

15. Mostrar mapa en el visor: muestra materiales mapeados en las superficies de objetos de la representación interactiva.

16. Mostrar resultado final: permite observar el material en el nivel en que se encuentra en lugar de observar el resultado final de todos los demás mapas y configuraciones.

17. Ir a ascendiente: asciende un nivel en el material actual.

18. Ir a colateral: se desplaza al siguiente mapa/material del mismo nivel en el material actual.

19. Explorador de materiales/mapas: ofrece navegación rápida por la jerarquía de materiales y mapas.

Tipo
Muestra el visor de materiales/mapas para permitirle elegir un tipo de material o mapa. A continuación se listan los tipos de material y mapa.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=233065

Ejemplo de creación de una habitación.

En este capítulo se va a explicar la manera de hacer una habitación en tres dimensiones, a la que se aplicarán luces, texturas (mapas uvw), cámaras y archivos importados. El resultado final debe ser éste:

Archivo adjunto 233066

A la izquierda esta la parte anterior de la habitación y a la derecha la parte posterior de la habitación.

8.1. Creación de las paredes, techo y suelo.

8.1.1 creación de las paredes de la habitación:

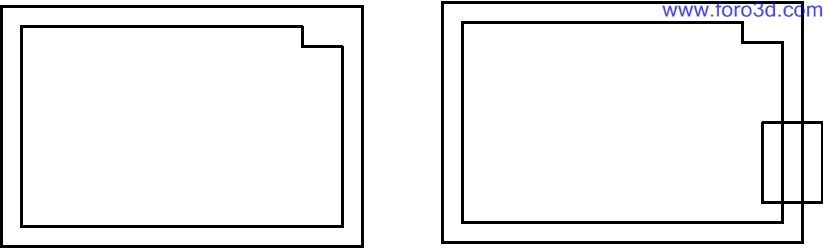

Para crear las paredes utilizaremos una Spline. Se debe dibujar la planta, dejando un hueco en el interior (se puede hacer creando un polígono con Spline y dibujar otro dentro desmarcando el checkbox iniciar una forma nueva), y de esta manera se consigue una habitación hueca (una vez extruida la Spline), a la que luego se le añadirá un techo y un suelo. La Spline de tener una forma parecida a ésta:

Archivo adjunto 233067

Figura 1 figura2.

Una vez se crea la Spline con la figura 1 se debe extruir con la altura que se dese. Para extruir la Spline se debe seleccionar el panel modificar, y dentro de éste, el botón extruir. La altura debe ir en proporción a la planta, y por eso la Spline debe ser creada siguiendo unas coordenadas basadas en unidades, que se pueden imaginar en metros, centímetros, de esta manera, la altura de las paredes se crea según el mismo patrón de medida.

Para hacer el agujero de la puerta se crea una caja con las dimensiones de la misma (con anchura mayor) y se atraviesa en el lugar donde debe ir (ver figura 2). Una vez llegado a este paso se debe hacer un booleano de sustracción de la puerta con respecto a la casa. Es decir, se selecciona el Spline de las paredes, se pulsa el botón booleano (dentro de crear-objetos de composición), se designa como operando a las paredes y como operando b la caja. Se debe seleccionar el option button sustracción a-b). La habitación debe quedar de una forma parecida a ésta:

Archivo adjunto 233068

La puerta se compone de un marco, creado a base de Splines y de una puerta que es una caja normal a la que se le aplica un booleano para hacer el cristal (una vez se hace el hueco con el booleano (sustracción) se inserta una caja un poco menos ancha y se le da textura de cristal con el editor de materiales. Los pomos se crean a partir de un semicono (cono sin punta) y con textura metálica. La representación de la puerta ha de ser ésta:

Archivo adjunto 233069

Cuando la puerta se inserta en el conjunto de la habitación, la representación debe quedar así:

Archivo adjunto 233070

8.1.2. Creación del techo y del suelo de la habitación.

El techo y el suelo son cajas normales de planta rectangular y con la misma anchura que las paredes. La excepción es la textura que se le ha de aplicar. Para el suelo no hay problema, pero para el techo el pilar que hay en la esquina superior derecha dificulta la tarea. Aun así, las texturas empleadas se crean a partir de imágenes bitmap creadas con cualquier programa de dibujo. Las texturas empleadas son las siguientes:

Archivo adjunto 233071

Textura del suelo textura del techo.

Cuanto más detalladas sean las texturas mayor grado de detalle tendrá el modelo, es recomendable, por no decir imprescindible que la forma de las texturas sea semejante al del modelo. La textura del suelo se una matriz de 10 por 6. Para aprender el manejo de las texturas y de los mapas de imágenes se debe acudir a los apartados editor de materiales y mapa UVW. Dentro del editor de materiales es más sencillo (para realizar este proceso) abrir un material que incorpore mapa, sea cual sea y cambiarle el nombre una vez abierto. A continuación se debe seleccionar el menú desplegable mapas y en difusa pulsar sobre el botón (imagen bitmap), aparecerá un commondialog.

Para seleccionar la imagen que se desea, se debe buscar en el disco duro y presionar aceptar.

Para el techo no hay problema, al ser una caja normal y no ser un mosaico la textura, se selecciona la imagen con la textura y se pulsa aceptar. Se puede representar para comprobar el efecto. Por su parte, el suelo es más complejo, la textura es un mosaico y requiere de coordenadas de mapeado. Se debe seleccionar la caja, una vez aplicado el mapa e ir al modificador mapa UVW, y en mosaico u introducir un 6 y en mosaico v un diez y presionar sobre el check-box voltear.

La representación de lo que llevamos de habitación debe ser similar a ésta:

Archivo adjunto 233072

8.2. Creación del cuadro

El cuadro tiene la misma complejidad que la puerta. Se debe crear una caja a la que se le aplica la textura de madera (la que se dese) y sobre esta caja se hace un booleano de sustracción para dejar solo un marco. Luego se crea una caja más(con la misma longitud del agujero del marco y una anchura más pequeña. La nueva caja se utilizara como lienzo. La textura que se aplicó para la creación del cuadro es la siguiente:

Archivo adjunto 233073

Si se observa el cuadro detenidamente se puede observar una franja naranja y otra de madera alrededor del lienzo, se consiguió crear haciendo dos cuadros superpuestos, es decir, un marco principal de color madera, con un lienzo de color naranja (sin mapa bitmap) y cobre éste otro marco de madera y un lienzo con el bitmap anterior.

La representación del cuadro es:

Archivo adjunto 233074

8.3. Mobiliario, enchufes y demás accesorios.

La creación del mobiliario fue importada de internet. La página donde se pueden encontrar mobiliarios, escenas 3d, es https://www.3dcafe.com. Dentro de esta página se debe entrar en el apartado 3d models, y elegir la categoría correspondiente. También se pueden crear los muebles con el sencillo método de las cajas y las Splines. Para importar los modelos de cualquier página o creados con anterioridad es conveniente que están en formato (*.3ds) y no max. Para importar se accede al menú archivo y dentro de éste a importar, se selecciona el archivo correspondiente (p, armario.3ds) y se pulsa aceptar y se selecciona fusionar objetos con la escena actual. Después se deben escalar si es preciso y se sitúan donde se deseen, donde se deseen.

Creado por la universidad de Navarra.

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=233066
https://foro3d.com/attachment.php?attachmentid=233067
https://foro3d.com/attachment.php?attachmentid=233068
https://foro3d.com/attachment.php?attachmentid=233069
https://foro3d.com/attachment.php?attachmentid=233070
https://foro3d.com/attachment.php?attachmentid=233071
https://foro3d.com/attachment.php?attachmentid=233072
https://foro3d.com/attachment.php?attachmentid=233073
https://foro3d.com/attachment.php?attachmentid=233074

Excelente, te felicito.

Hey men muchas gracias, te lo agradezco mucho.
