Paraboloide hiperbolico

En este hilo se planteaba un paraboloide hiperbólico:
¿cómo se puede hacer un paraboloide hiperbólico? .

Sin entrar en exactitudes geométricas y sin comerse mucho la cabeza con Rhinoceros sales del paso así:
1: dibujas unas guías.
2: con la herramienta parche lo haces rápidamente sin profundizar demasiado.

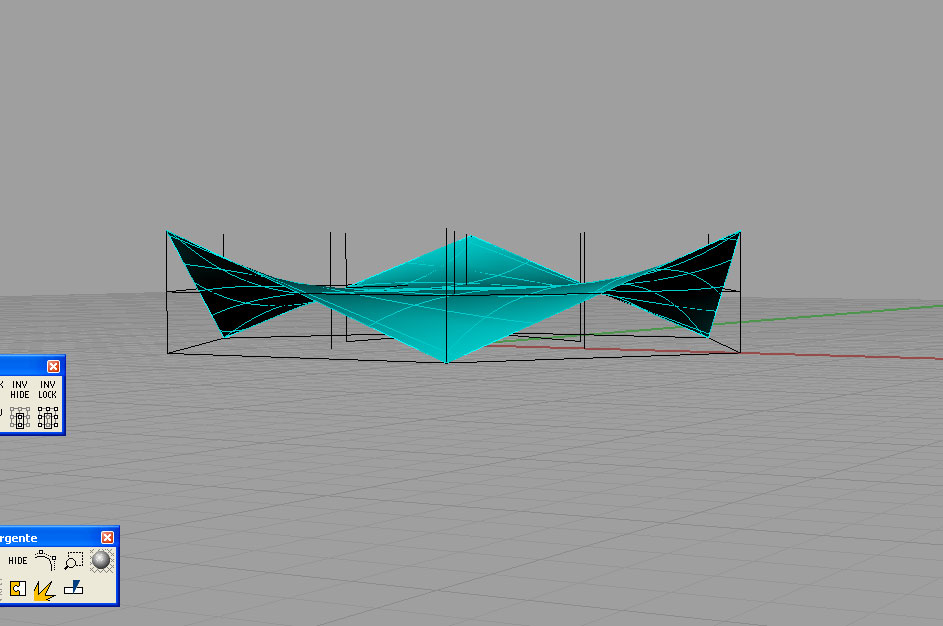

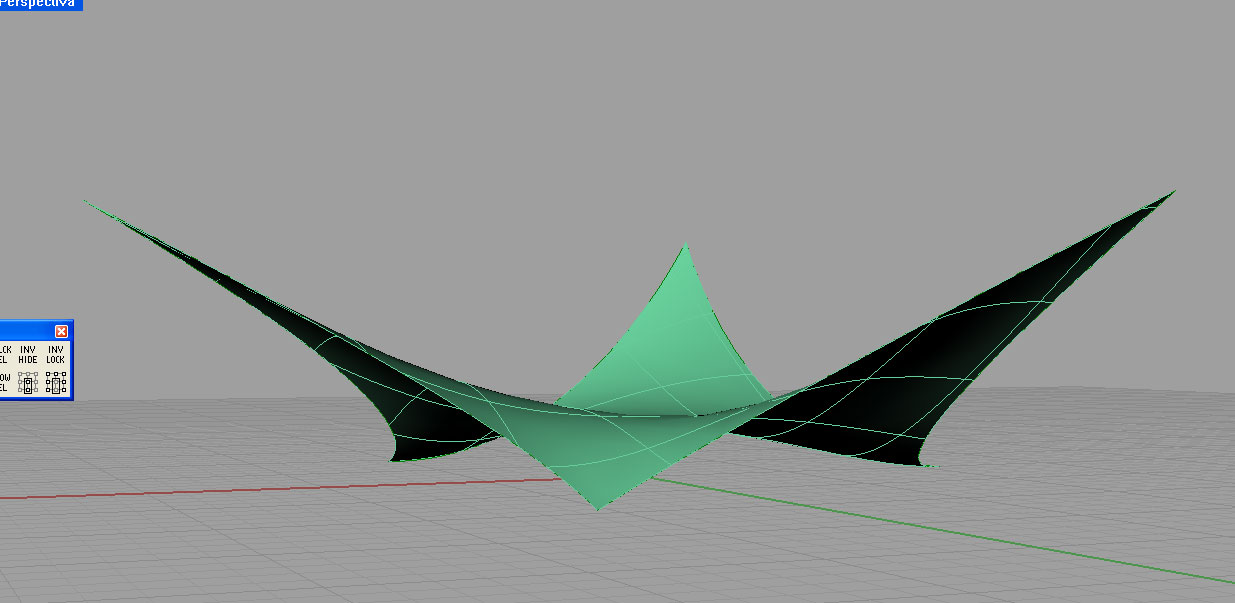

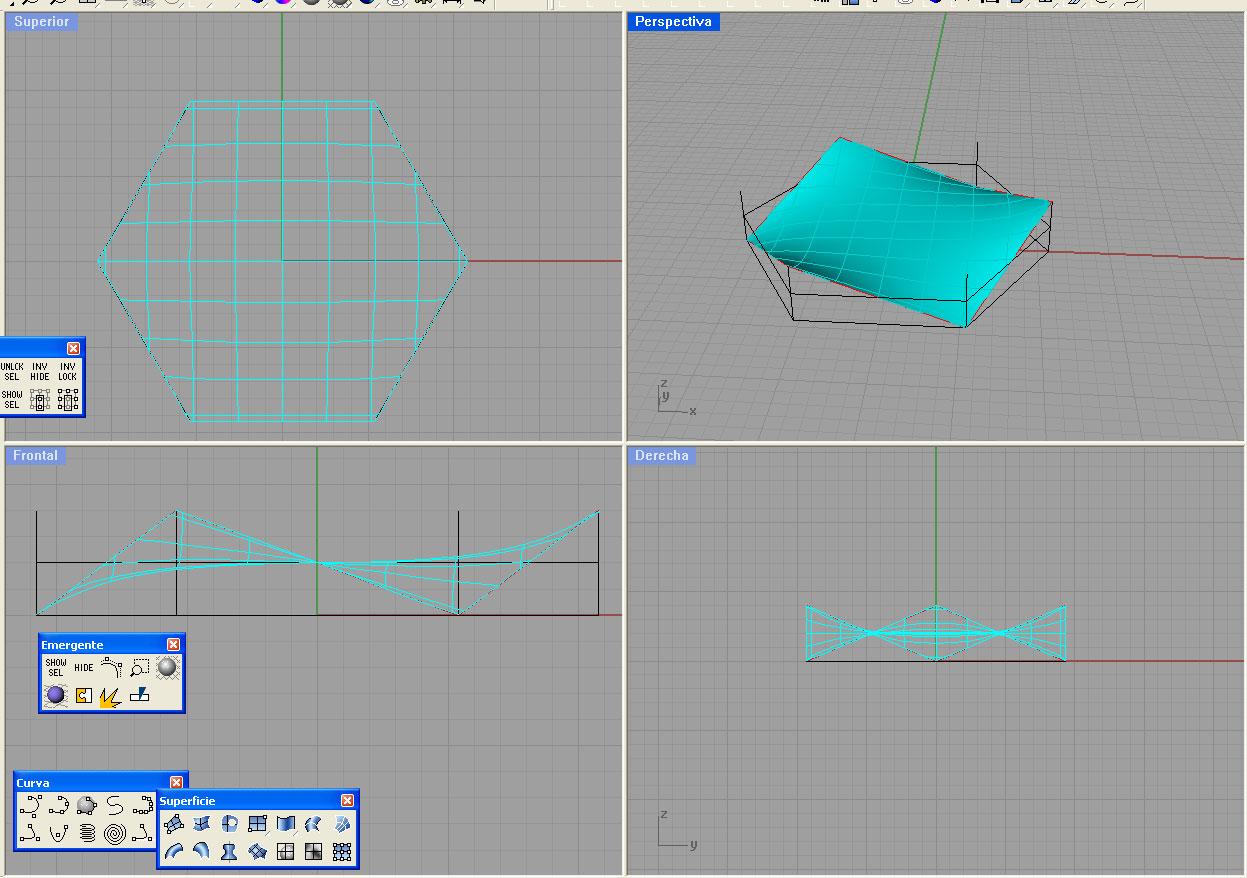

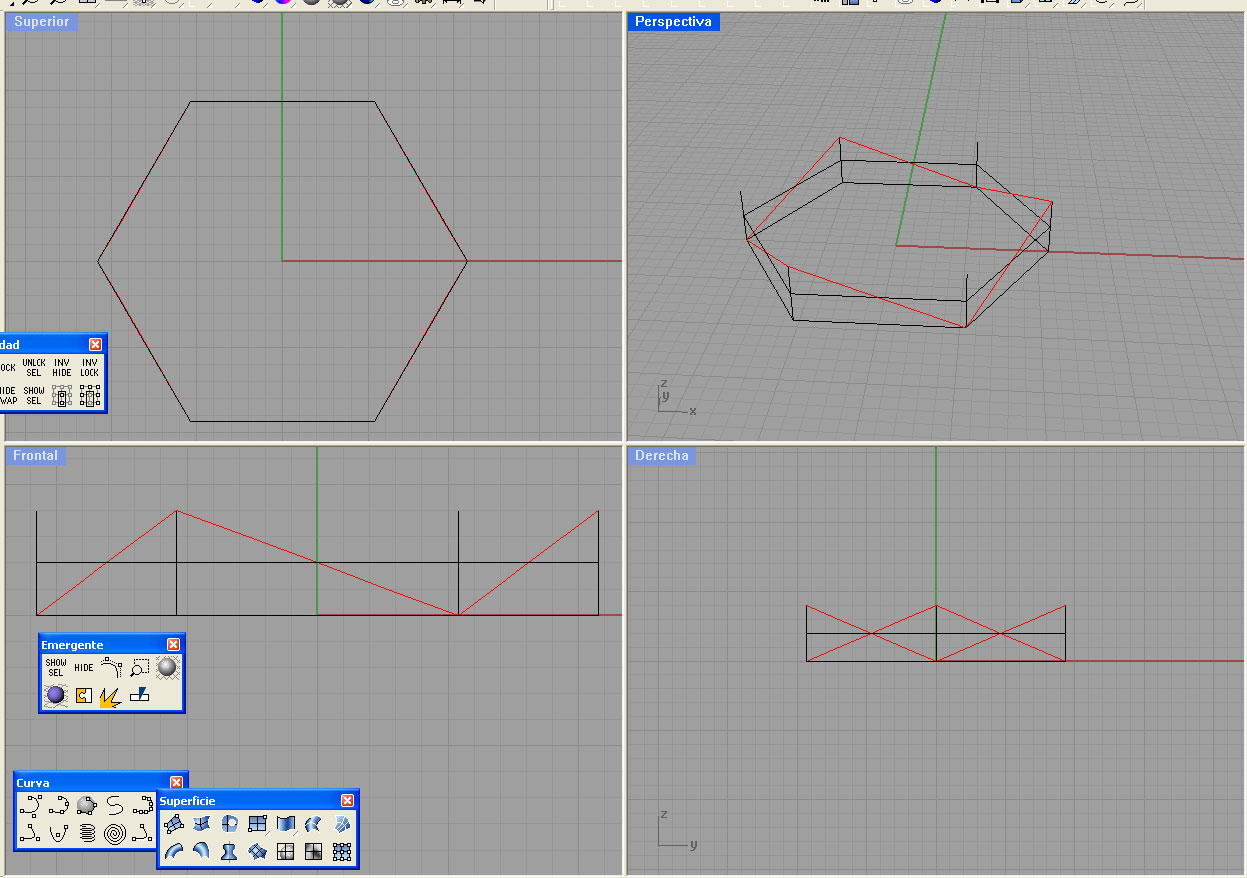

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=66955
https://foro3d.com/attachment.php?attachmentid=66956
https://foro3d.com/attachment.php?attachmentid=66957
https://foro3d.com/attachment.php?attachmentid=66958
https://foro3d.com/attachment.php?attachmentid=66959

No sé si el ejemplo que presentas es correcto del todo. Fíjate que tus lados son rectos, pero bueno, tirando de aquí y de, allá, listo.

Cita:

---

No sé si el ejemplo que presentas es correcto del todo. Fíjate que tus lados son rectos, pero bueno, tirando de aquí y de, allá, listo.

---

Sois unos pendejos pues claro que son rectos lo he hecho rápido para que vea la herramienta me vais a hacer hacer (redundancia) las jodidas líneas curvas.

Bueno, este mediodía hago la curvas curvas.

Estos jóvenes de hoy no tienen respeto por los mayores.

Cita:

---

Fíjate que tus lados son rectos.

---

Bueno los hice rectos para que se viese el proceso sólo hay que hacer unas curvas curvas de grado 3 como en la imagen pero ya para que el trasto sea igual que el de la fotografía, ya hay que trabajarse unas curvas exactas a ésas, y me pilla cansino pero el proceso es: curvas de apoyo grado 3 y herramienta parche.

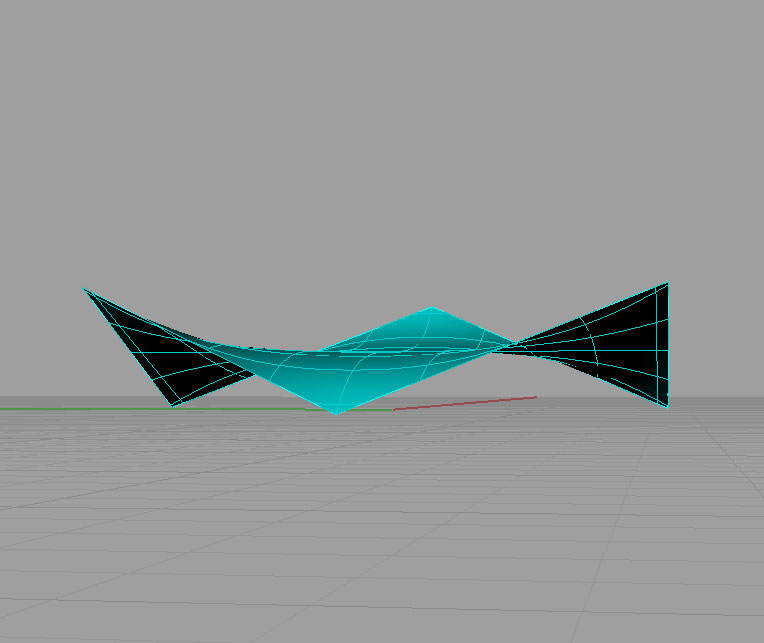

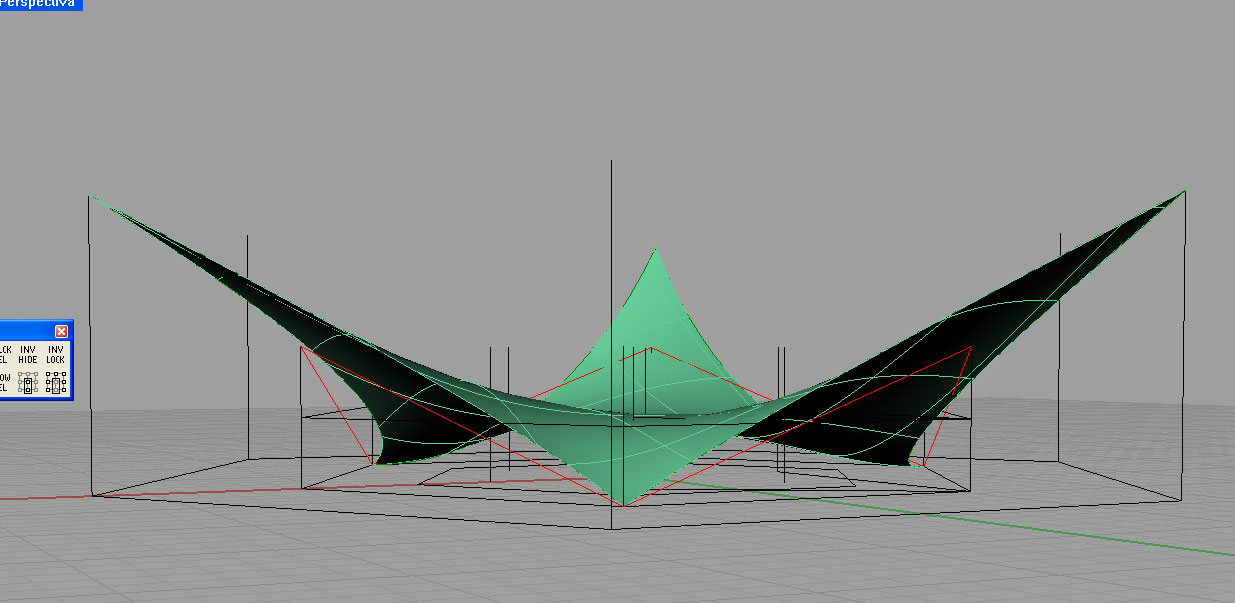

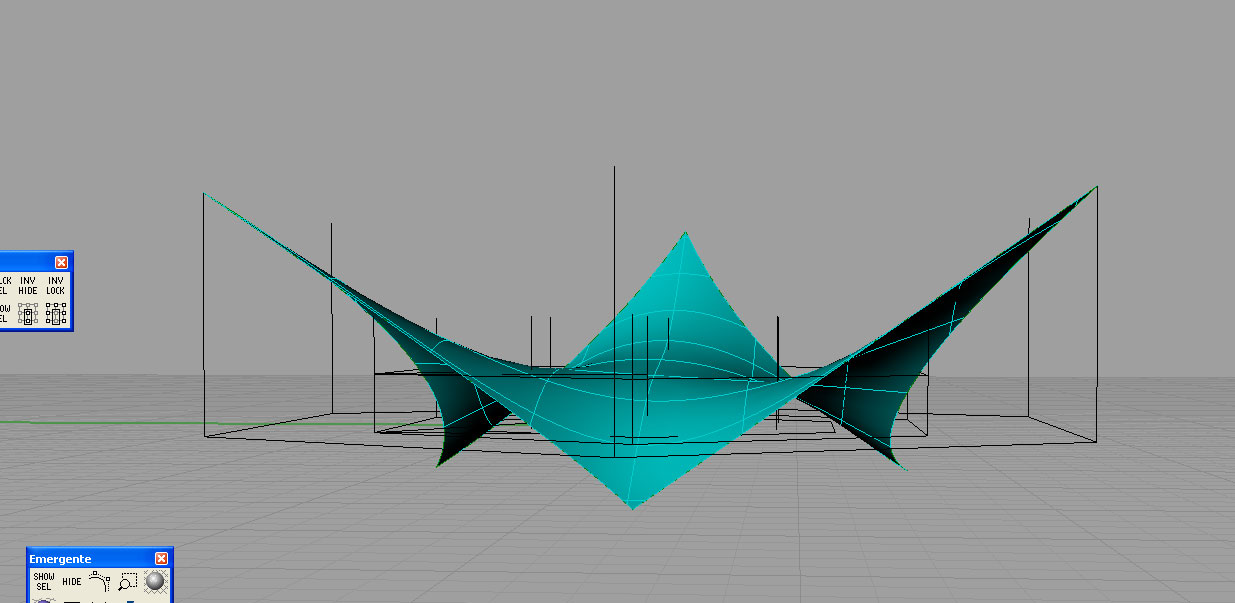

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=67032
https://foro3d.com/attachment.php?attachmentid=67033
https://foro3d.com/attachment.php?attachmentid=67038

Oyes, hablando de Rhino. Alguna vez has comentado que Rhinoceros y Catia se llevan muy bien. ¿en qué sentido es así? ¿trabajan con algún formato común, que no sea el típico IGES/step o similar? ¿puedo modificar una pieza en Catia y volver a abrirla en Rhinoceros sin más?
Una de las cosas que les falta a los programas de CAD en 3d, es poder realizar superficies complejas como la que has puesto en este ejemplo. A ver si los desarrolladores se ponen a ello.

Pues creo que Catia tiene un módulo freeform o algo así con lo que se puede hacer cualquiersuperficie que puedas imaginar.

Y ghery y otros usan mucho Rhinoceros y Catia juntos.

Pero yo no llego tan lejos.

Como acabamos de comprar la licencia de Rhinoceros v4.

Es buen momento para darles el coñazo y preguntarselo.

Este lunes les envío la consulta.

Cita:

---

Trabajan con algún formato común, que no sea el típico IGES/step o similar?

---

Yo creo que se comunican con esos formatos una curva/superficie Nurbs es una fórmula matemática así que, con IGES deben pasarse el testigo sin problemas, digo yo preguntaré.

Cita:

---

Pues creo que Catia tiene un módulo freeform o algo así con lo que se puede hacer cualquier superficie que puedas imaginar.

---

¿no será el módulo Freestyle? A ver si puedo trastear con el un poco este fin de semana.

Sí, ése. Freestyle, a ése me refería. La cuestión es que los problemas entre superficies vienen cuando nos metemos en pológonos.

Pero mientras pasemos superficies Nurbs no tiene que haber problemas entre programas.
