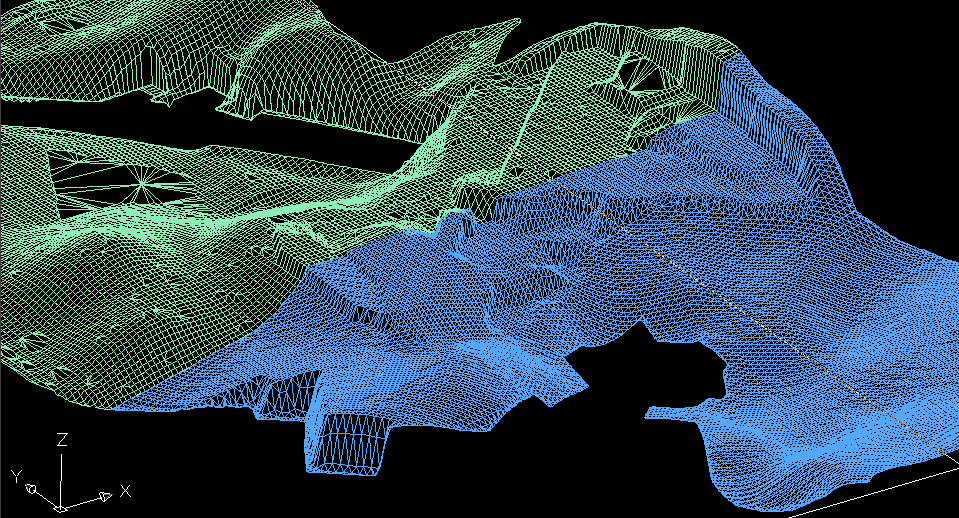

Me preguntan por aquí si es posible sacar las curvas de nivel a partir de una superficie 3d. La superficie en cuestión es una malla policara regular en AutoCAD con un paso de 5 metros, es decir, no está triangulada a partir de curvas. ¿cómo lo veis? Saludos.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=34872
Supongo que será muy chapucero, pero a mí sólo se me ocurre ir creando secciones (crear/formas)en las respectivas cotas (hablando de 3ds Max claro)
Saludos.
Sigue, sigue.Cita:
Supongo que será muy chapucero, pero a mí sólo se me ocurre ir creando secciones (crear/formas)en las respectivas cotas (hablando de 3ds Max claro)
. Saludos.
Me llevo la malla a max, te recuerdo que no es un sólido y?
En max no existe la diferencia entre sólidos y mallas, las secciones te las hará igual. Saludos.
Perdona Vicente, pero es que, no sé cómo sacar las secciones en 3dsmax, lo que interesaría sería sacar unas Splines cada xpreguntaen cota que fueran intersección de la malla con planos horizontales a esas alturas.
Con slice plane puedo cortar la malla y la Spline en cuestión queda seleccionada, pero no sé cómo separarla del resto de la malla. Gracias, un saludo.
He conseguido algo con el Land de Autodesk, creo que voy a seguir por ahí. Gracias, saludos.

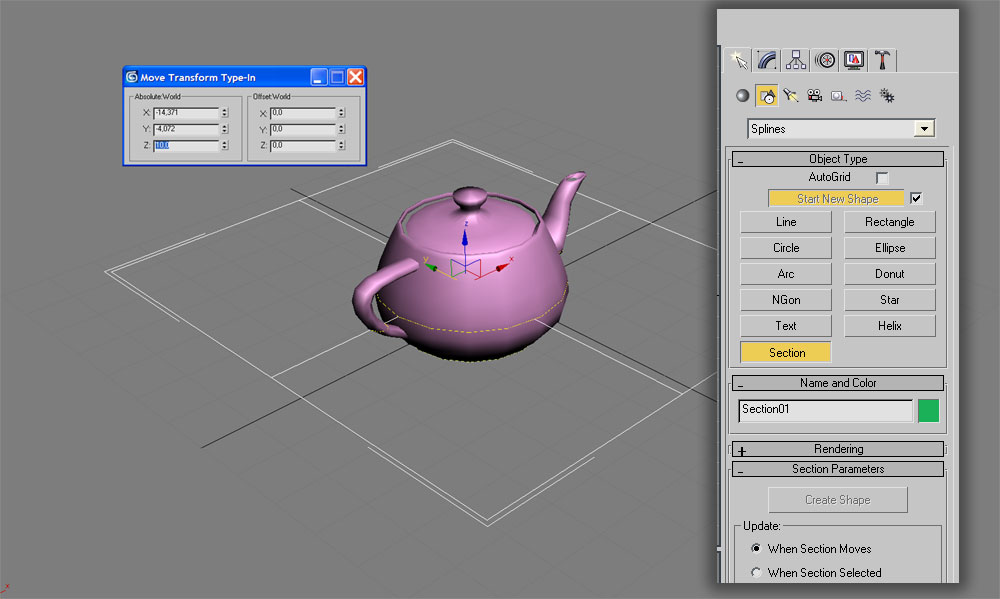

Hola. Si lo has conseguido con un programa de CAD mucho mejor. Yo me refería a la herramienta crear/ sección, para después ir desplazándola con la ventana definir transformación, a su cota exacta.
De todas formas, tal como tu lo habías hecho, sólo tendrías que pinchar en create shape from Edges/selection, que te aparece cuando tienes seleccionadas las aristas y te crea una Spline independiente. Saludos.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=35044
Gracias Vicente. Como te dije conseguí hacerlo automáticamente, pero los métodos que apuntas son interesantes, había olvidado el create shape from Edges pensando en detachar donde no se puede. El section no lo conocía así que, tomo nota. Saludos.
