Mejor forma de pasar de dwg a 3ds Max
Estoy trabajando con un estudio de arquitectura, ellos me dan los planos en dwg y yo se los paso a 3ds Max, lo hago de la siguiente forma lo importa en el max y después calco con el AEC objets las paredes, el tema es que me lleva mucho tiempo, estoy tratando de agarrarle la mano de la otra forma: importando el dwg y extruyendo, me crea todo el modelo en 3d, pero el problema son las puertas y ventanas, hay alguna forma de que pueda hacer los ahujeros haciendo un enlace con las puertas y ventanas del AEC y no tener que usar las booleanas que son rejodidas?
Mejor forma de pasar de dwg a 3ds Max
Hola patagon_net. Hay un tutorial que viene con el max: Working with AutoCAD files. Te explica paso a paso como a partir de un plano.
2d de AutoCAD hacer tu perspectiva. Un saludo.
2 Archivos adjunto(s)
Mejor forma de pasar de dwg a 3ds Max
Yo lo hago de la siguiente manera es la más rápida que he conseguido, este método es para exteriores, me voy al archivo de AutoCAD y me creo una capa nueva y le llamo 3d y además le pongo un color como rosado intenso como para no confundirme, y luego utilizo solo dos comandos en AutoCAD: polilínea y rectángulo y me copio las paredes de nuevo en esta capa de 3d, es lo que me lleva más tiempo, pero así me aseguro que en el dibujo todo este cerrado donde se supone que este cerrado y cosas así, por lo general copiar todas las plantas te toma como una hora.
Luego en CAD copias esa capa 3d y abres otro documento CAD y pones paste, cuando te pregunta las coordenadas colocas 0,0, así sabes exactamente donde te va exportar tu documento en 3dsmax, otra cosa que copio de CAD son las ventanas que luego serán extruidas en 3ds Max, aquí utilizo mucho el comando asociar. Es el momento de exportar estas líneas a max que se van a transformar en polilíneas en 3ds Max, importo en 3dsmax el archivo y lo único que cambio, es que no me agrupe por capas sino que sean independientes.

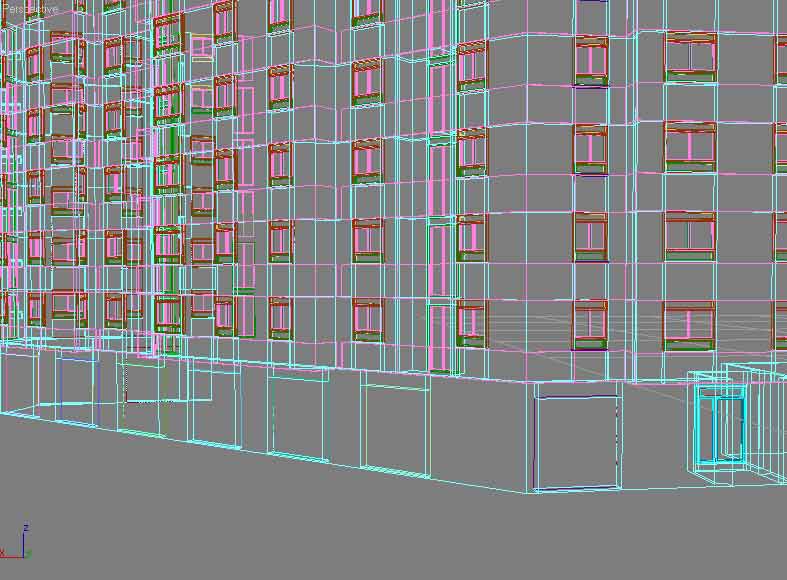

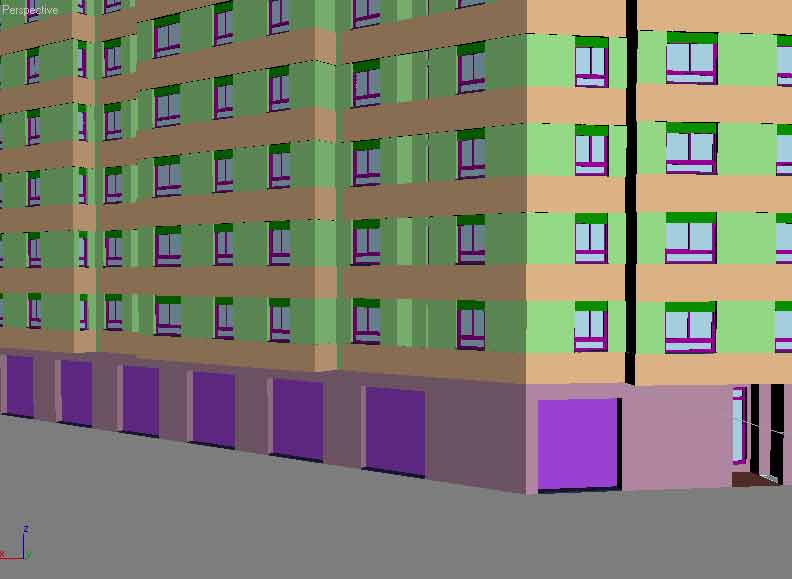

En max tengo polilíneas, y solo extruyo. Si coges todas las líneas que van a ser paredes y las extruyes todas de una ves estarán vinculadas y si transformas luego la altura de una se alteraran todas, este sistema me genera mallas muy limpias, y por lo general pesan poco. Es como colocar cajas encima de cajas, son polilíneas extruidas.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=32372
https://foro3d.com/attachment.php?attachmentid=32373
Mejor forma de pasar de dwg a 3ds Max
Una pregunta Fernando, cuando repasas las plantas con las polilíneas, cuando llegas a una ventana en el plano de AutoCAD o puerta, dejas el hueco o sigues con la polilínea como sino hubiera ventana y luego le haces el hueco en max?
Mejor forma de pasar de dwg a 3ds Max

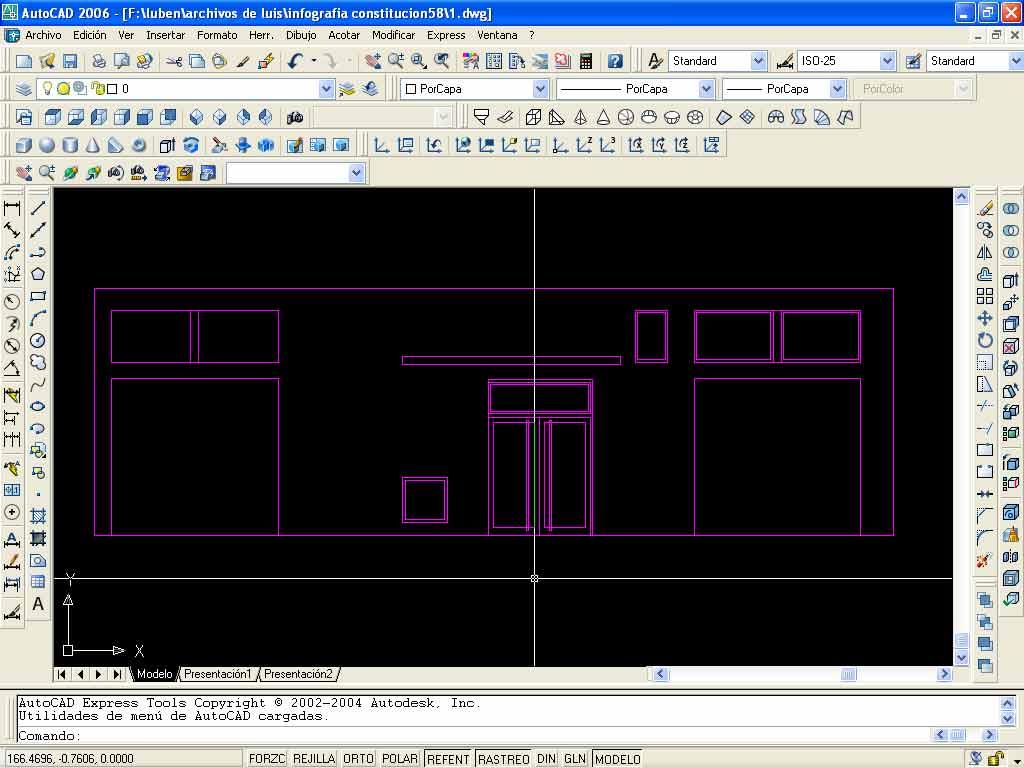

En el hueco de la puerta hago un rectángulo en Cad, claro también la podría hacer en 3dsmax consnap, pero como trato de hacer ese primer repaso en CAD por lo general lo hago en CAD y luego extruyo en 3dsmax y lo subo a la altura de la puerta por lo general son como 50 centímetros para las puertas, pero claro eso te lo dirá los planos, en 3dsmax para el Snap prefiero usar 2.5 en lugar de 3 es un gusto personal.
2 Archivos adjunto(s)
Mejor forma de pasar de dwg a 3ds Max
Mejor forma de pasar de dwg a 3ds Max
Vaya, solo haces la fachada desde el alzado? No haces como los cortes de los muros interiores? Es que yo lo levanto desde la planta con todos los muros interiores porque luego a la hora de poner las ventanas y los cristales así solo me deja ver lo que es la habitación si se ve algo del interior.
O tu como haces el tema del interior?
Mejor forma de pasar de dwg a 3ds Max
Por lo general cuando voy a hacer la imagen tengo una idea más o menos clara de que se va a ver y que no, y lo que no se va a ver no lo modelo, otra cosa, si es un edificio estilo caja de esos que están adosados a dos edificios por lo general tomo la fachada, si el edificio es de una esquina o es un poco más complicado parto de las plantas, si se va a hacer una animación se tiene que hacer todo, depende del proyecto.
