¿Alguien sabe cómo convertir de 3d a 2d, en AutoCAD o algún otro programa, es que necesito unos bloques para unos planos en sección y del bloque que necesito solo tengo en 3d, alguien sabe algún comando o alguna forma de hacerlo, podría ayudarme?
O darme una pista de cómo hacerlo o donde encontrar ayuda.
Por fis.
En AutoCAD necesitas ver el modelo desde la vista que necesitas, ejemplo: una vista, anda a exportar y grábalo como Windows metafile, wmf.
Después anda a representar/ Windows metafile y ya está.
Ahora sí, vas a tener que poner hide para que no te aparezcan la infinidad de líneas de todo el conjunto y por último, una vez que hallas representado el wmf vas a tener que hacerle un scale al doble de su tamaño.
Veamos, son varias las operación, y tienes que trabajar con el espacio papel espacio modelo.

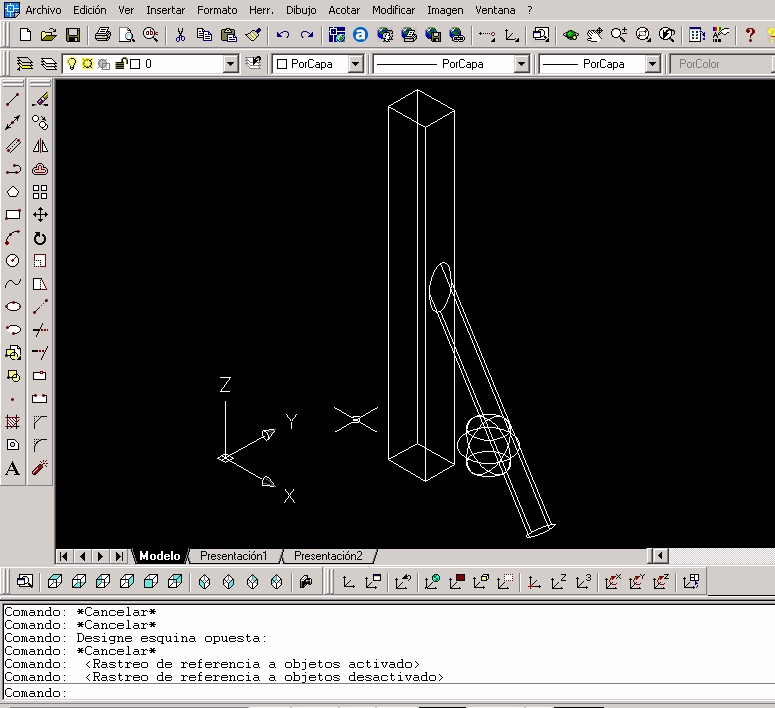

1) coge tu dibujo en 3d en el tipo de isometria que quieras (órbita 3d o cualquiera de las vistas isométricas que tiene por defecto).

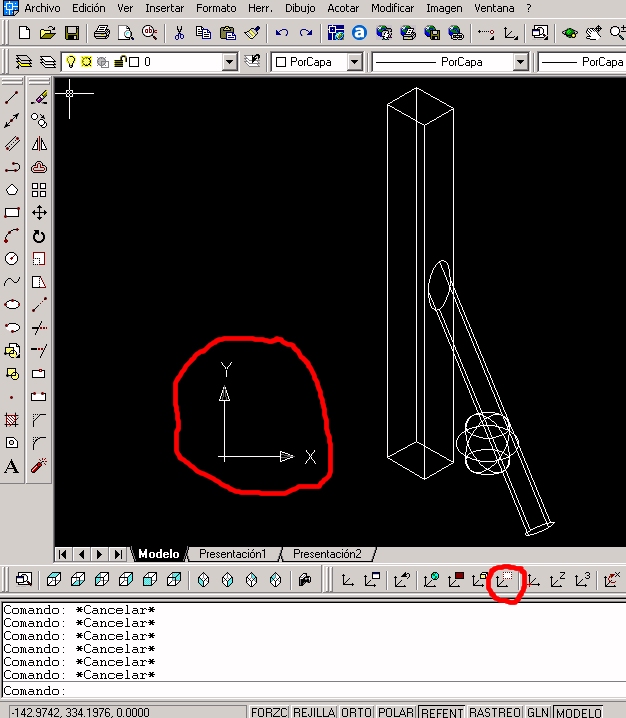

2) cambio el SCP a modo vista (es decir, que quede la x y la y del SCP paralelos a los bordes de la pantalla).
3) vete a una presentación, no importa que definas impresora, pero es necesario irse a una presentación.

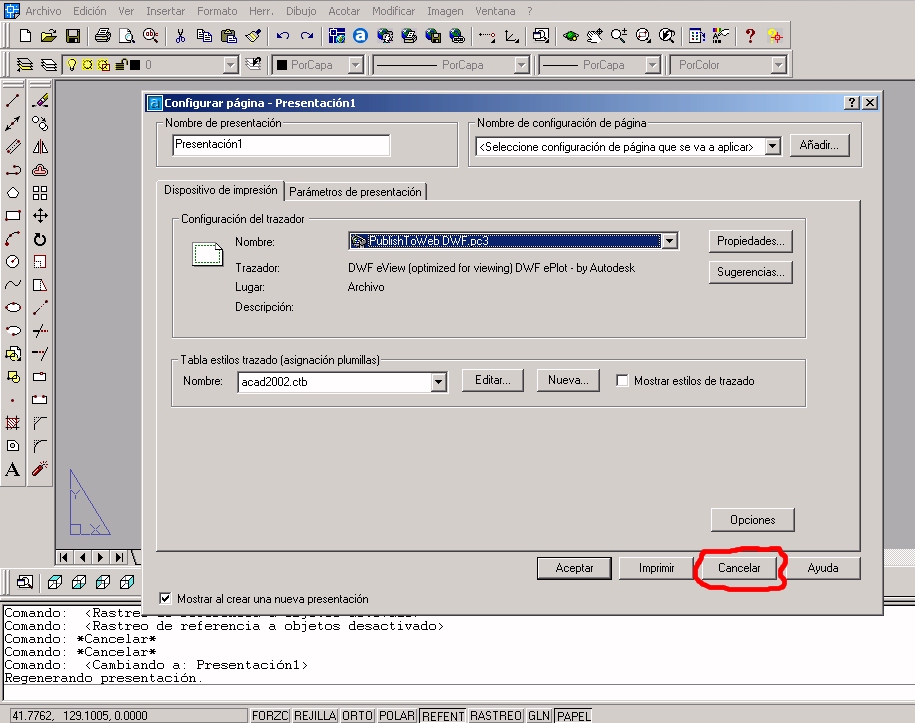

4) define en presentación una ventana (ver -> ventana -> 1 ventana).
5) abajo a la derecha (junto al orto, Polar, etc) veras en último lugar una etiqueta que pone papel, pica sobre ella para que pongo modelo.
6) asegúrate que el SCP vuelve a estar ahí paralelos a los ejes de la pantalla.

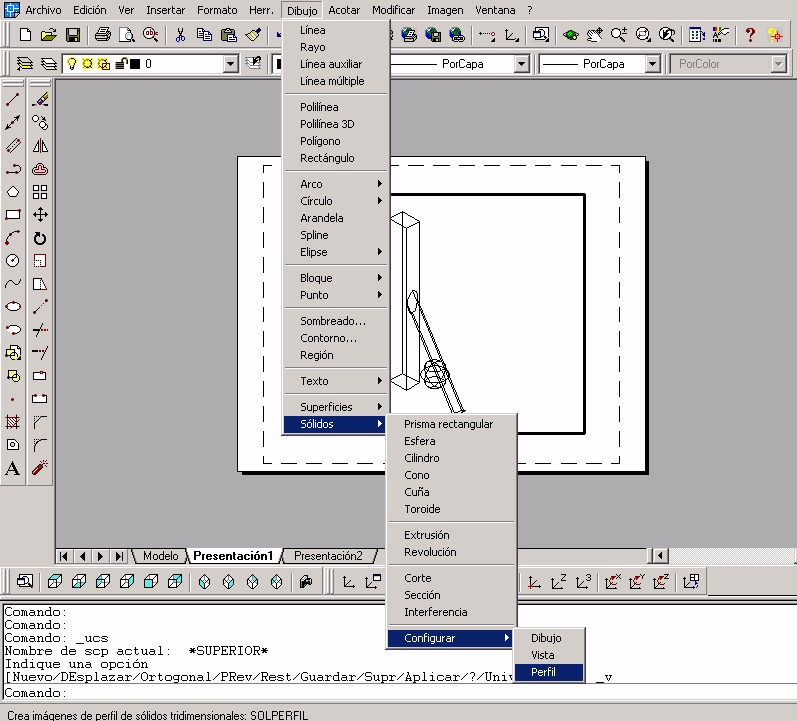

7) luego le das a dibujo -> sólidos -> configurar -> perfil.
Seleccionas los objetos que quieras pasar a un plano.
9) a las tres preguntas que te hace AutoCAD en la línea de comandos le dices si (sinceramente ya lo hago tan automático que ni siquiera sé lo que pregunta).

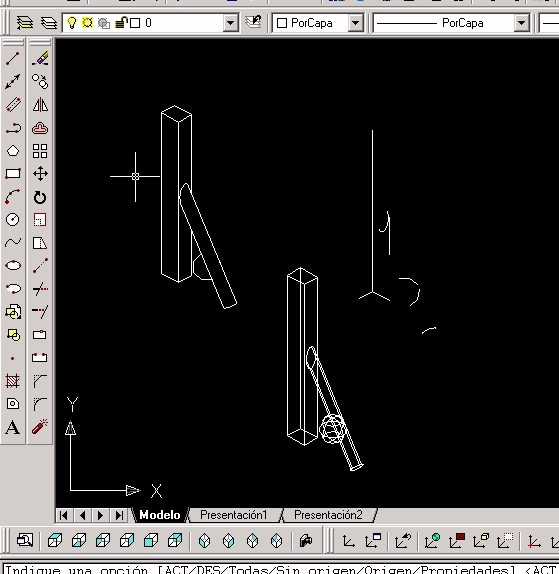

10) listo, te vuelves a ir a modelo y allí tendrás creados 2 bloques, 1 con las líneas ocultas y otro con las líneas que se ven, y lo mejor de etodo, si descompones el bloque son líneas que están en un plano. Están en 2d.
Nota: estos bloques en principio se encuentran superpuestos sobre el dibujo en 3d, tienes que desplazarlos para verlos bien (recuerda que se crean 2 bloques, uno con las vistas y otra con las ocultas, si ves las líneas raras ya sabes, es que has escogido las ocultas, justo encima están las vistas).
