Líneas verticales molestas en Solidworks 2020
Buenas noches. Acudo para ver si alguien me podría dar algún consejo sobre cómo solucionar un problema de visualización que me surge con el programa SolidWorks 2020. Al momento de crear una rosca cosmética, aparecen unas líneas verticales que no sé cómo eliminar. He buscado por la web y en varios lugares, pero no he podido resolverlo.

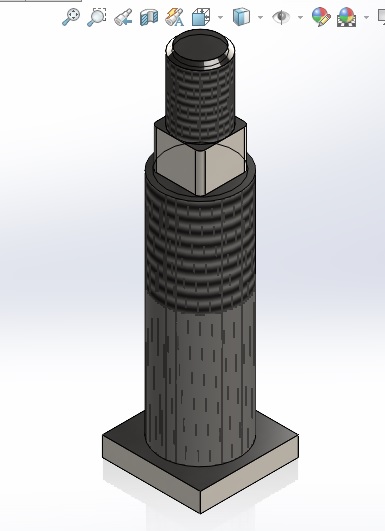

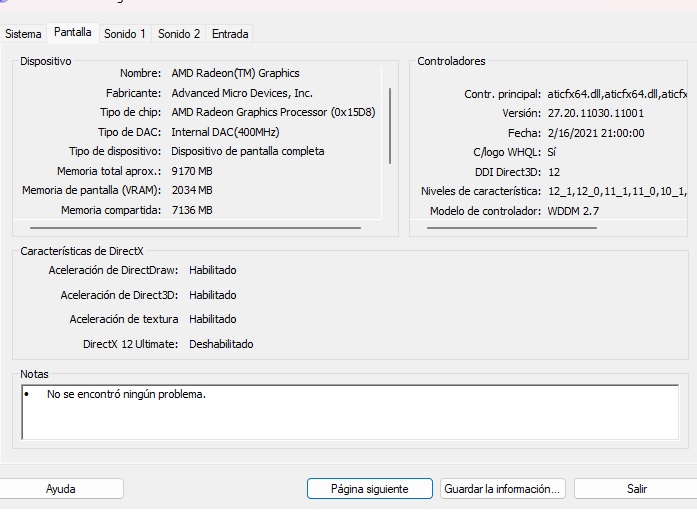

El programa me funciona muy bien, incluso el RealView. Adjunto una imagen para ilustrar lo que me está ocurriendo, y también una captura de la tarjeta de video de mi laptop. Quiero aclarar que le incorporé una memoria RAM de 16 GB para tener un mejor rendimiento en el programa.
Espero sus sugerencias. Muchas gracias.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=246289
https://foro3d.com/attachment.php?attachmentid=246290
https://foro3d.com/attachment.php?attachmentid=246291
El papel de las líneas de esbozo en la formación de roscas cosméticas
Hola, es posible que las líneas de esbozo estén causando el problema. Las líneas de esbozo son líneas invisibles que se utilizan para crear roscas cosméticas. Si las líneas de esbozo son demasiado finas, pueden aparecer como líneas verticales en la rosca cosmética.
Puedes intentar aumentar el grosor de las líneas de esbozo
- Abre el PropertyManager Rosca cosmética.
- Haz clic en la pestaña Detalles.
- En la sección Líneas de esbozo, aumenta el valor de Grosor.
- Haz clic en Aceptar.
Una vez que hayas realizado estos pasos, las líneas de esbozo deberían ser más gruesas y no deberían aparecer como líneas verticales en la rosca cosmética.
Si no se soluciona, prueba eliminando las líneas de esbozo
- Abre el PropertyManager Rosca cosmética.
- Haz clic en la pestaña Detalles.
- En la sección Líneas de esbozo, desmarca la casilla Mostrar líneas de esbozo.
- Haz clic en Aceptar.
Una vez que hayas realizado estos pasos, las líneas de esbozo deberían desaparecer de la rosca cosmética.
En la imagen que has adjuntado, parece que las líneas de esbozo son relativamente finas. Por lo tanto, aumentar el grosor de las líneas de esbozo debería solucionar el problema.
Un saludo.
