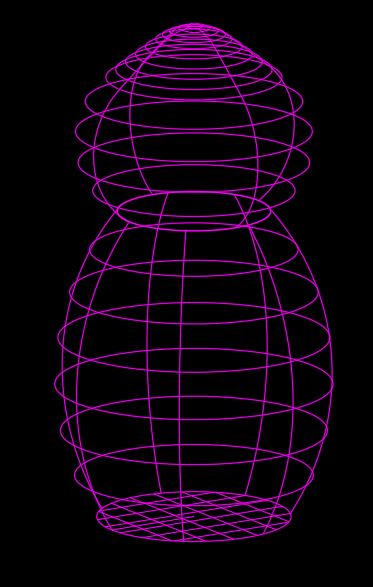

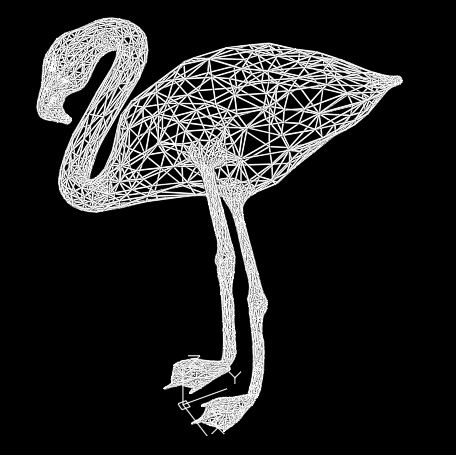

Buenas, se podria convertir una figura 3D en malla a una figura 3D en anillas. Adjunto imágenes de ejemplo. Gracias.
Archivo adjunto 244850Archivo adjunto 244851
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=244850
https://foro3d.com/attachment.php?attachmentid=244851
En AutoCAD, hay varias maneras de convertir una malla 3D en una malla en forma de anillas. Te digo algunas:
Crear una sección transversal de la malla: Crea una sección transversal de la malla 3D en el plano en el que quieres crear la malla en forma de anillas. Luego, utiliza la herramienta "Extrudir" para extruir la sección a lo largo de la longitud de la malla 3D. Ajusta el número de anillas que deseas crear y la altura de cada anilla.
Crear una malla en forma de anillas a mano alzada: Utiliza las herramientas de dibujo básicas, como la herramienta "Línea" y la herramienta "Círculo", para dibujar manualmente una malla en forma de anillas. Ajusta la forma y el tamaño de las anillas a tu gusto.
Utilizar la herramienta "Superficie de barrido": Utiliza la herramienta "Superficie de barrido" para crear una malla en forma de anillas a partir de una sección transversal de la malla 3D. Primero, dibuja la sección transversal que deseas utilizar. Luego, utiliza la herramienta "Superficie de barrido" para crear la malla en forma de anillas.
Utilizar la herramienta "Región": Utiliza la herramienta "Región" para crear una malla en forma de anillas a partir de una sección transversal de la malla 3D. Primero, dibuja la sección transversal que deseas utilizar. Luego, utiliza la herramienta "Región" para convertir la sección en una región cerrada. Por último, utiliza la herramienta "Extrudir" para extruir la región a lo largo de la longitud de la malla 3D.
En resumen, en AutoCAD, puedes convertir una malla 3D en una malla en forma de anillas utilizando herramientas como la "Superficie de barrido", la herramienta "Región" y la herramienta "Extrudir". También puedes dibujar manualmente la malla en forma de anillas utilizando herramientas de dibujo básicas.
Si tienes otro software a mano, como Blender, puedes utilizar el modificador "Skin" para convertir una malla 3D en una malla en forma de anillas. Este modificador crea una malla a partir de la envolvente de una serie de vértices, lo que produce una malla en forma de anillas. Para utilizar este modificador, selecciona los vértices que forman la línea que quieres convertir en anillas y aplica el modificador "Skin". Luego, puedes ajustar la resolución de la malla en forma de anillas para obtener el nivel de detalle deseado.
Utilizar herramientas de modelado de superficie: Si no estás utilizando Blender, o si prefieres utilizar una herramienta diferente, puedes utilizar herramientas de modelado de superficie para convertir una malla 3D en una malla en forma de anillas. Por ejemplo, en Autodesk Maya, puedes utilizar la herramienta "Quad Draw" para crear una malla en forma de anillas a partir de una malla 3D. Esta herramienta te permite dibujar la malla en forma de anillas directamente en la superficie de la malla original.
Crear manualmente la malla en forma de anillas: Si prefieres un enfoque más manual, puedes crear la malla en forma de anillas a mano utilizando herramientas de modelado básicas como las herramientas de extrusión y de borde. Para ello, selecciona los vértices que forman la línea que quieres convertir en anillas y extrúyelos para crear una malla en forma de cilindro. Luego, utiliza las herramientas de borde para ajustar la forma y el tamaño de las anillas.
En resumen, hay varias técnicas que puedes utilizar para convertir una malla 3D en una malla en forma de anillas, desde la utilización de herramientas de modelado de superficie hasta la creación manual de la malla en forma de anillas utilizando herramientas básicas de modelado.
Un saludo amigo.
Muchas gracias 3DPODER, voy a probar sobre las opciones que me indicas, y os cuento como me ha ido.
Muchas gracias.
Mira esto si tienes Blender también.... :)
https://www.foro3d.com/f13/addon-las...er-148688.html
https://youtu.be/WY0bPi-Q-oA
https://www.blender.org/
