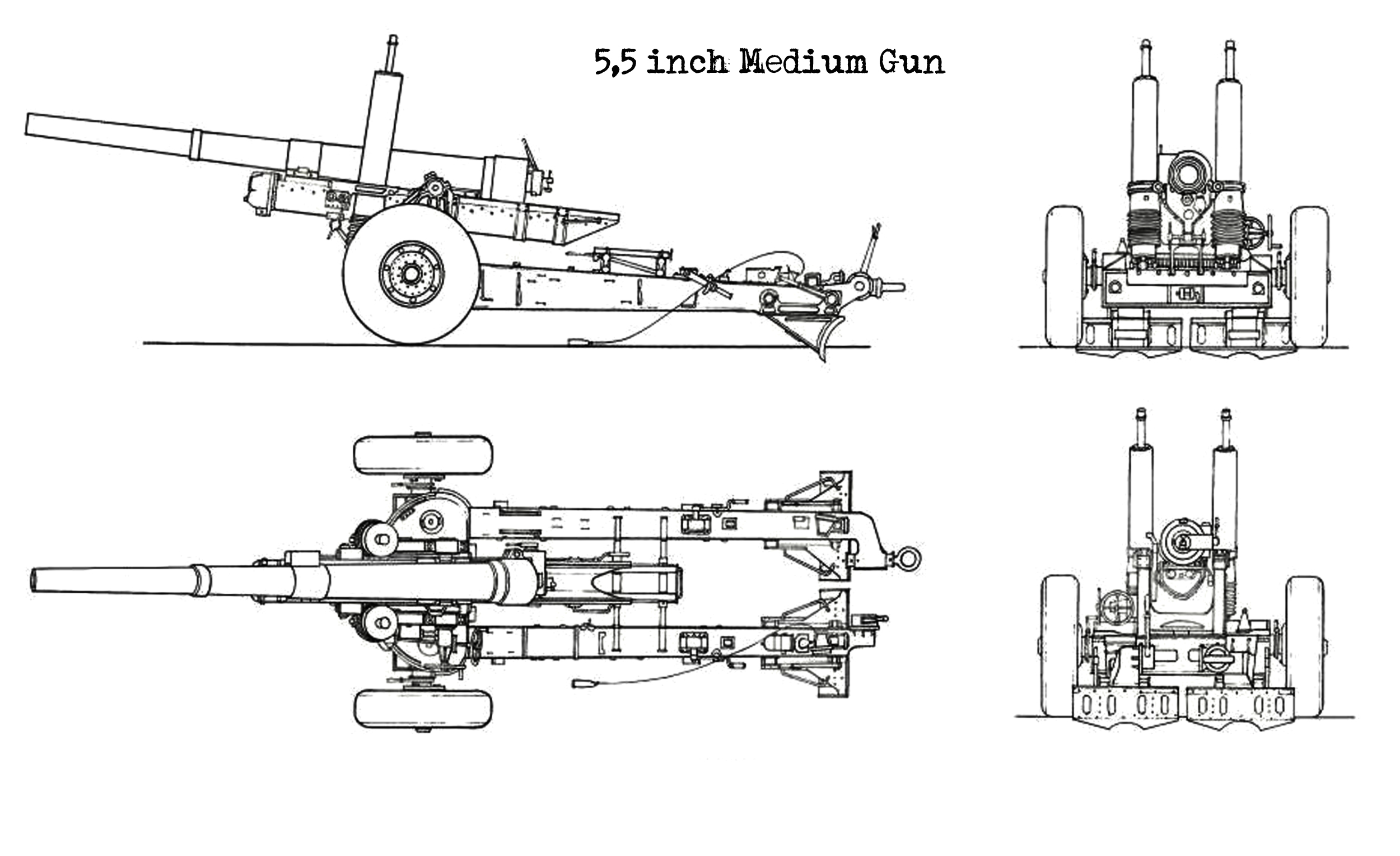

Blueprint del Cañón BL 5.5 pulgadas medium gun
El cañón BL de 5.5 pulgadas fue un cañón de artillería británico introducido a mediados de la Segunda Guerra Mundial para equipar baterías medianas.
Historia del Cañón BL 5.5 pulgadas medium gun
En enero de 1939 se emitió una especificación de cañón para reemplazar los obuses de 6 pulgadas y 26 cwt en uso con la mayoría de las baterías medianas. Las primeras unidades fueron equipadas en el Reino Unido en el verano de 1941 y en el norte de África un año más tarde, 20 cañones equiparon baterías británicas y francesas libres en El Alamein. Posteriormente, también equipó regimientos canadienses, australianos, sudafricanos, polacos e indios, y después de la guerra, también fue utilizado por Nueva Zelanda.
En la Segunda Guerra Mundial la organización normal era un regimiento de 16 cañones organizados en dos baterías. El cañón BL 5.5 pulgadas medium gun se mantuvo en servicio después de la guerra. Fue utilizado por la Artillería Real en operaciones en Corea, Arabia del Sur y Borneo. Probablemente fue utilizado por el ejército indio en las guerras contra Pakistán, y fue utilizado por el ejército de Pakistán contra la India en las montañas de Cachemira durante la Guerra de Kargil de 1999.
Todos los cañones 5.5 fueron fabricados en el Reino Unido
La Fuerza de Defensa de Sudáfrica lo utilizó ampliamente en las primeras etapas de la Guerra Fronteriza sudafricana, incluida la Operación Savannah, llamándola G2. Aproximadamente 72 todavía están en reserva por el ejército sudafricano. 2 En el servicio británico de posguerra también reemplazó al cañón de campo medio BL de 4,5 pulgadas.
Cuando se introdujeron las baterías de 6 cañones a fines de la década de 1950, los regimientos medianos tenían 18 cañones y la tercera batería en cada regimiento de campo estaba equipada con cañones BL 5.5 pulgadas medium gun en lugar de cañones de 25 libras. Permaneció en servicio en el Reino Unido con regimientos del Ejército Territorial hasta 1980 y en servicio australiano hasta que fue reemplazado por M198 en aproximadamente 1984.
El reemplazo del Reino Unido para el cañón BL 5.5 pulgadas medium gun fue el obús remolcado FH-70 de 155 milímetros, en servicio como L121. Las últimas 5,5 balas fueron disparadas en el Reino Unido en 1995.
En uso, el 5.5 fue generalmente remolcado por el tractor de artillería AEC Matador. Desde la década de 1950 en servicio británico, cañón BL 5.5 pulgadas medium gun fue típicamente remolcado por un camión AEC Militant Mk 1 6x6 y posteriormente el FV 1103 Leyland Martian 6x6 Medium Artillery Tractor.
Descripción del Cañón BL 5.5 pulgadas medium gun
Había cuatro marcas de municiones de 5,5 pulgadas, aunque solo tres y, después de la Segunda Guerra Mundial, cuatro entraron en servicio, y las diferencias fueron solo menores. Había dos marcas de carro donde las diferencias eran un mayor uso de soldadura y menos de remachaduras. Los carruajes eran idénticos a los utilizados con Ordnance BL 4.5 pulgadas Mark 2. Nunca se utilizó ningún limber y el arma disparó con sus ruedas en contacto con el suelo.
Durante la Segunda Guerra Mundial, las cerraduras PL y las cajas deslizantes de CA (un componente separado de la pistola unida a la parte inferior y frontal del bloque de recámara utilizando un inserto de tubo calibre de rifle para iniciar el disparo de la carga embolsada)que utilizan tubos de 0,5 pulgadas (12,7 milímetros) fueron reemplazadas por cerraduras PK y cajas deslizantes Y utilizando tubos de 0,303 pulgadas (7,7 milímetros).
Usaba la colocación de un hombre y tenía miras calibradoras de patrones Probert. El Dial Sight fue inicialmente el No 7, pero fue reemplazado gradualmente por el No 9. En la década de 1960, las vistas se convirtieron de grados, minutos y yardas a mil y metros. No había telescopio antitanque. A finales de la guerra se introdujo un adaptador de mira para permitir el fuego de registro superior (ángulo alto) cuando las ruedas se elevaban significativamente por encima del nivel de las palas.
Munición del Cañón BL 5.5 pulgadas medium gun
Inicialmente, el cañón de 5.5 pulgadas disparó un proyectil de 100 libras (45 kilogramos), utilizando cuatro cargas en dos cartuchos para dar una velocidad de boca de mesa de alcance máximo de 511 metros por segundo y un alcance máximo de 14.800 metros.
En 1944 se introdujo un proyectil de 37 kilogramos junto con Charge Super dando una velocidad máxima de boca de 590 metros por segundo y un alcance de 16.600 metros. El nuevo proyectil más ligero contenía 0,68 kilogramos de explosivo y gradualmente fue reemplazando al proyectil más antiguo y pesado.
Además de las rondas de alto explosivo, había varios tipos de proyectiles químicos que pesaban entre 41 y 44 kilogramos y proyectiles de humo de color de 45 kilogramos. También se desarrollaron conchas de bengalas de colores. Después de la Segunda Guerra Mundial, sólo SE utilizó HE. No había una bala AP (perforante de blindaje) para el arma, pero, en una emergencia, se les enseñó a los artilleros a quitar la espoleta de impacto y disparar el explosivo sin desactivar como sustituto de AP.
La espoleta HE normal era no 117, una espoleta de percusión e impacto que se introdujo en 1920 y se usó hasta la década de 1960. A fines de 1944, la espoleta de proximidad T100 ya estuvo disponible.
Variantes del Cañón BL 5.5 pulgadas medium gun
Ninguna variante entró en servicio, aunque el Reino Unido desarrolló dos versiones autopropulsadas a la etapa de prototipo. El primero en 1945 utilizó el tractor de cañón Crusader (desarrollado a partir del tanque Crusader para remolcar cañones antitanque de 17 libras). Era un diseño sin torreta.
El segundo, FV3805, en la década de 1950 utilizó un carro de tanques Centurion, el cañón estaba en un montaje de barbette en una casamata completamente cerrada. El chasis se invirtió, con el compartimento de combate cerrado en la parte trasera y el motor, anteriormente en la parte trasera, ahora en la parte delantera. Se construyeron dos prototipos, uno de los cuales sobrevive y está siendo restaurado.
Este blueprint del cañón M5 de 3 pulgadas se ha enviado al foro por el usuario Karras.
