Dientes de sierra en Z con Artillery Genius

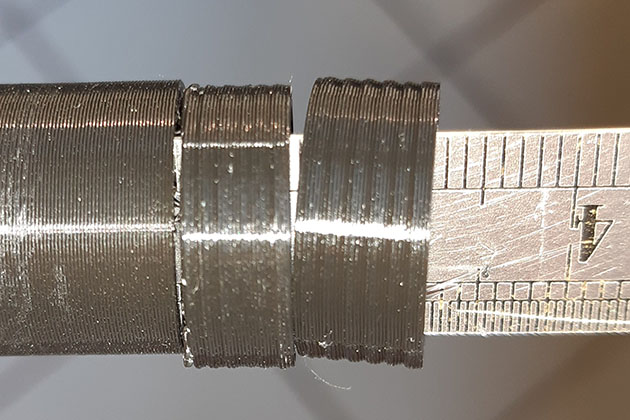

Buenas a todos, tengo un problema con la Artillery Genius. Y por más que he buscado no he conseguido encontrar nada al respecto. Hacía unos tres meses que no usaba la impresora y de pronto ha empezado a hacer esos dientes de sierra en el eje Z. Adjunto fotografías con una pieza bien impresa y dos con el problema que tengo actualmente.
La causa es un completo misterio. Las correas están bien, no hay ninguna holgura y todas las partes se mueven con fluidez. Están impresas a velocidades entre 15 y 25 para descartar vibraciones (que no las hay). No es desplazamiento de capa porque el patrón sigue toda la circunferencia de la pieza por lo que la causa tampoco parece que sea un eje anómalo o motor/stepper defectuoso. Uno de los dos tornillos del eje Z tiene cierto bamboleo pero la tuerca es flotante por lo que no transmite el bamboleo y si lo hiciera ser vería como desplazamiento de capa que además coincidiría con las vueltas del tornillo, por lo que solamente deben están involucrados X e Y.
El patrón de sierra es variable pero de media suele tener 1mm es decir unas 5 capas y coincide por ambas caras. En definitiva es como si el grosor de la pieza fuese aumentando paulatinamente y llegado a un punto regresa más o menos de golpe al grosor de salida, me recuerda un poco al patrón de carga y descarga de un condensador. Las capas como tal están muy bien imprimidas y perfectamente alineadas, el único problema es ese patrón que ha aparecido de la nada.
He probado distintas velocidades, cilindros, líneas rectas, cambiar el voltaje de los drivers de 0,99V a 0,85V (por probar cosas) he revisado el Gcode por si había algo raro pero todas las líneas del cilindro tienen exactamente las mismas coordenadas a excepción de Z claro. El laminador es Cura 4.10 pero no creo que tenga nada que ver. La verdad que ya estoy desesperado y no sé que más tocar.
Gracias de antemano por cualquier aportación!
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=240006
https://foro3d.com/attachment.php?attachmentid=240007
https://foro3d.com/attachment.php?attachmentid=240008
No creo que sea nada mecánico la verdad
Buenas Solimán, gracias por responder. No creo que sea nada mecánico la verdad después de horas y horas de trastear. La impresión es buena salvo que se va ensanchando poco a poco y de pronto vuelve a donde debía estar, la pieza es un cilindro hecho dentro de Cura perfectamente liso.
Los surcos son idénticos por todos los lados osea que no es cosa de X o Y por separado. Las capas se van apilando perfectamente ordenadas (dentro de esa variación en grosor de la pieza). No obstante he revisado, limpiado y engrasado a fondo las guías en las que había un par de puntos con suciedad pero nada importante.
Lo que he notado en este proceso de horas y horas infructuosas es que al pasar levemente el dedo por las guías anodizados se siente vibración como de corriente eléctrica.
He abierto el interior pero no hay nada visiblemente mal, también he revisado las fajas y cable plano que va al extrusor así como el conector del calefactor que ya me dio problemas y por ser corto y rígido toca una pieza metálica del cabezal, así que lo he separado con cinta aislante pero no iba por ahí tampoco el tema.
No se me ocurre nada más salvo ir quitando y poniendo piezas de la electrónica hasta que se soluciones lo cual puede ser una tarea titánica y sin resultado seguro por lo que casi compensa bajarla a la basura y comprar otra.
