Modificador screw y curve

Screw y modificador Curve: Utilizando screw y curve, se pueden realizar objetos moldeados de diferentes formas
Tutorial creado por Soliman.

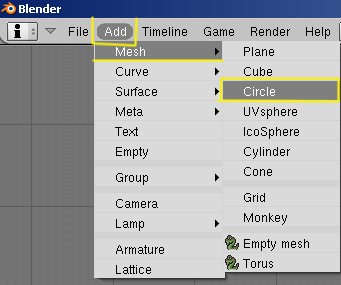

Partimos de una escena vacía, y en vista frontal (1) vamos a crear un círculo.

Archivo adjunto 186078

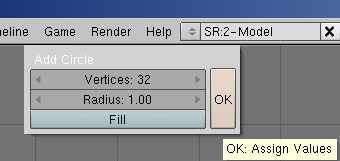

De 32 vértices y presionamos OK.

Archivo adjunto 186079

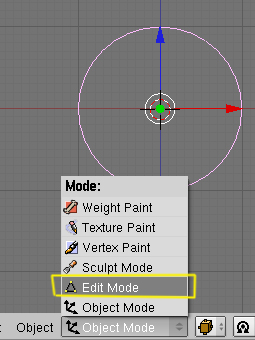

Ahora vamos a cambiar de Object Mode a Edit Mode.

Archivo adjunto 186080

Y lo vamos a escalar (S) reduciéndolo.

Para poder ver cómo lo escalamos y ajustar la medida a lo que queremos, debemos presionar, S y con el botón Ctrl presionado, movemos el ratón, fijandonos en la barra inferior en la cual van saliendo los valores. Una escala a 0.300 para esta prueba está bien. Esto lo hago, porque al hacer el screw de 24 vueltas, la imagen sería enorme.

Archivo adjunto 186081

Vamos a borrar la mitad de los vértices, para dejar solo un arco.

Archivo adjunto 186082

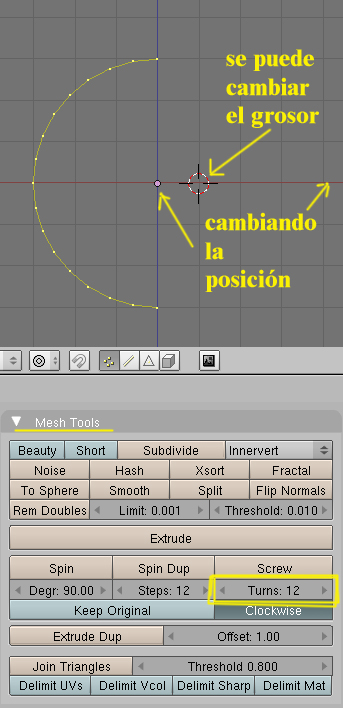

Ahora, presionamos F7 para hacer el screw en la ventana Mesh Tools, pero primero hemos de mirar dos cosas. La primera es que el puntero 3D esté en el sitio indicado. Esto significa, que según la posición de puntero 3D se puede variar el grosor del objeto. Y lo segundo, indicarle la cantidad de vueltas que queremos que realice.

Archivo adjunto 186083

Ya solo hay que presionar Screw para qué se cree la forma. (Hay que esperar unos segundos según la cantidad de vueltas que realice).

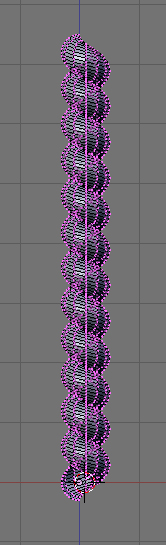

Archivo adjunto 186084

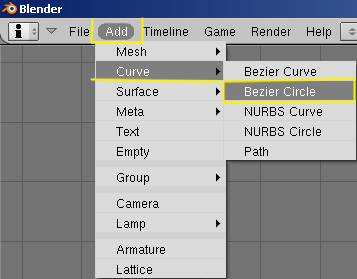

Lo siguiente es crear un círculo Bézier. Para ello, cambiamos a Object Mode y añadimos una Bézier Circle.

Archivo adjunto 186085

La redimensionamos a un poco mayor con (S) y en la ventana Curve and Surface, presionamos el botón 3D. También vamos a cambiarle el nombre, para qué luego veas para qué sirve.

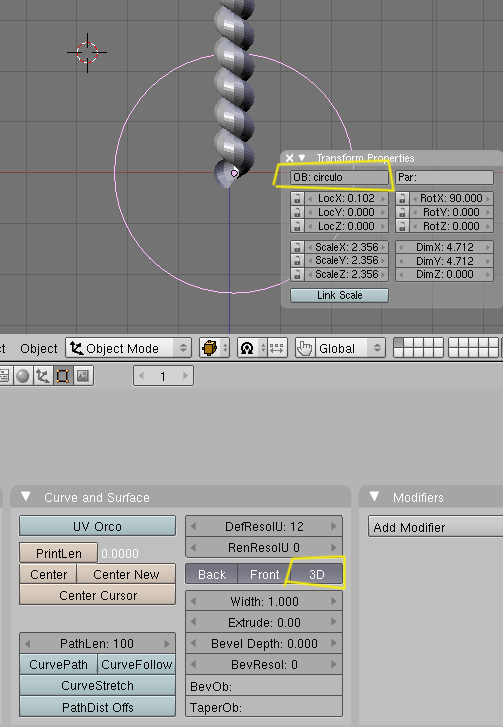

Para cambiar el nombre de la curva Bézier, estando seleccionada, presionamos (N) y en la ventana qué sale cambiamos el nombre de CurveCircle y le ponemos, por ejemplo, (círculo).

Archivo adjunto 186086

Llega el momento de aplicarle un modificador de tipo curve al objeto que hemos creado con Screw.

Archivo adjunto 186087

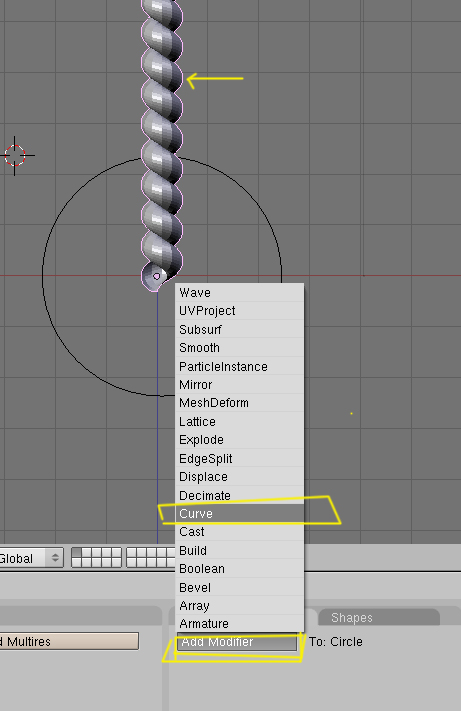

Seleccionamos el objeto (Objet Mode) y en ventana Modifiers, añadimos un modificador tipo Curve (Add Modifier).

Archivo adjunto 186088

Hay que cambiar el tipo de coordenada, pensando que si estuviésemos en otra posición podría cambiar. En este caso, he seleccionado (Y) y en la parte que pone OB: he escrito el nombre que antes le hemos dado a nuestro círculo (círculo) (que original).

Archivo adjunto 186089

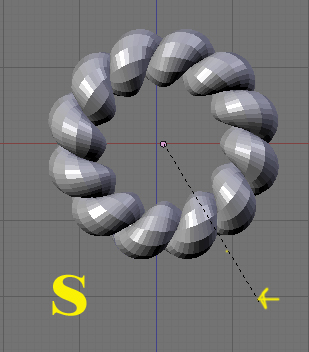

Como se ve en la imagen superior, el objeto se a amoldado al círculo, pero no está cerrado correctamente. Pues esto lo debemos solucionar, y tenemos dos formas de hacerlo; que son, seleccionando el círculo, o seleccionando el objeto y con la letra (S) mover el ratón.

Se moverá el objeto, y hay que conseguir que quede unido sin que se vean fallos de unión. Un truco para tener más precisión, es el alejar el puntero 3D del centro, pues así se consigue un mejor manejo de la reducción.

Archivo adjunto 186090

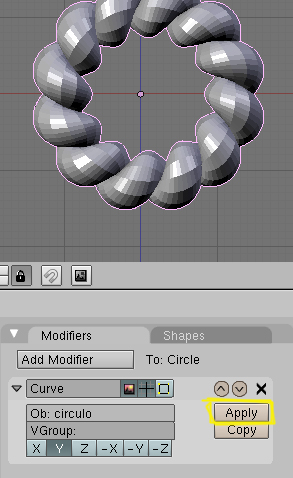

Cuando estemos contentos con lo que queremos, solo tenemos que presionar el botón APLY del modificador Curve.

Archivo adjunto 186091

Hay que pensar, que se puede jugar con muchas variantes, por ejemplo, puede ser una screw de 24 vueltas que sería más fina, o cambiar el grosor en screw, cambiar la forma del círculo por una moldeada, como en la imagen inferior, etc.

Archivo adjunto 186092

-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=186078
https://foro3d.com/attachment.php?attachmentid=186079
https://foro3d.com/attachment.php?attachmentid=186080
https://foro3d.com/attachment.php?attachmentid=186081
https://foro3d.com/attachment.php?attachmentid=186082
https://foro3d.com/attachment.php?attachmentid=186083
https://foro3d.com/attachment.php?attachmentid=186084
https://foro3d.com/attachment.php?attachmentid=186085
https://foro3d.com/attachment.php?attachmentid=186086
https://foro3d.com/attachment.php?attachmentid=186087
https://foro3d.com/attachment.php?attachmentid=186088
https://foro3d.com/attachment.php?attachmentid=186089
https://foro3d.com/attachment.php?attachmentid=186090
https://foro3d.com/attachment.php?attachmentid=186091
https://foro3d.com/attachment.php?attachmentid=186092

Hola, muy buen tutorial, pero me gustaría saber cómo hago para qué el círculo me quede en la vista frontal porque cuando lo hago se ve como una línea en la vista frontal, de manera que, en realidad está en la vista superior. Gracias, soy nuevo en el modelado de Blender.

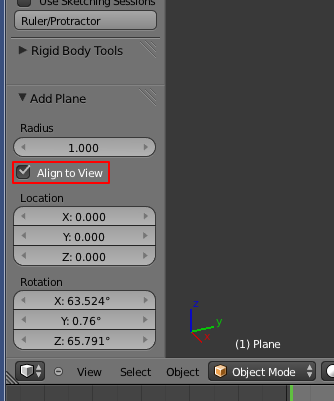

En las nuevas versiones de Blender siempre sale alineado así. Una forma es simplemente rotarlo 90 grados en el eje X. Otra (que es lo que hacía antiguamente por defecto) es activar la casilla Ailgn to view justo al añadir el objeto, para qué el objeto apunte a la vista en la qué estas (frontal, lateral). La opción la tienes en el cuadro de operadores:
