Crear una rejilla con dupliverts

Rejilla:Como conseguir una rejilla con dupliverts
Tutorial creado por Soliman.

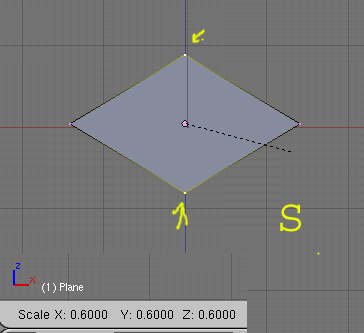

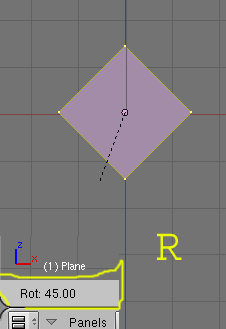

Lo primero que vamos a hacer es crear la forma de la rejilla. Para ello, creamos en vista Frontal (1) un plano lo rotamos 45 grados y le damos la forma qué queremos.

Archivo adjunto 186049 Archivo adjunto 186050 Archivo adjunto 186051

Ahora le vamos a hacer lo que será la forma del diseño. Para ello, extruimos > Region.

Archivo adjunto 186052

Hacemos click y luego lo escalamos con S.

Archivo adjunto 186053

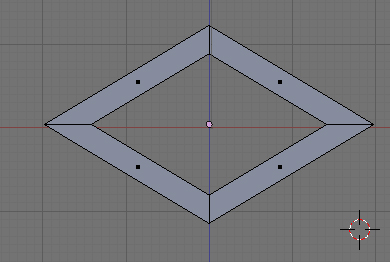

Ahora la vamos a quitar el centro para dejarlo hueco, para ello vamos a cambiar el modo se selección a Faces.

Archivo adjunto 186054

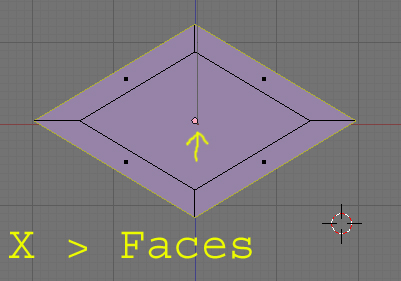

Seleccionamos el centro y lo borramos con X > Faces.

Archivo adjunto 186055

Si sigue estando la cara, volvemos a repetir. X > Faces.

Archivo adjunto 186056

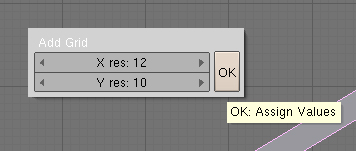

Ahora vamos a la parte de Dupliverts. Vamos a crear un Grid de 12*10.

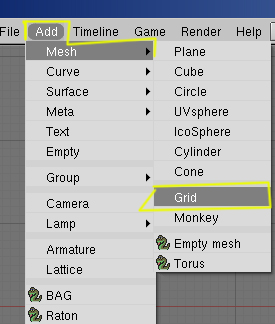

Cambiamos a Object Mode y Add>Mesh>Grid.

Archivo adjunto 186057 Archivo adjunto 186058

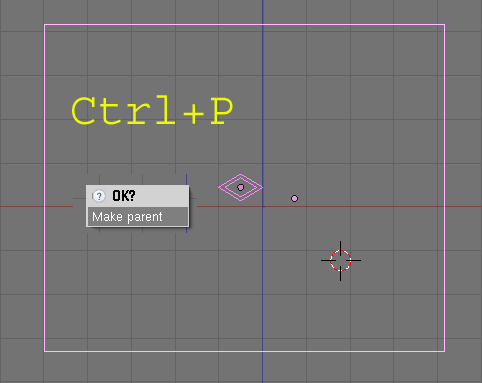

Seleccionamos primero el Modelo y luego el Grid y presionamos Ctrl+P para emparentarlos.

Archivo adjunto 186059

Ahora vamos a seleccionar el Grid y le vamos a aplicar el Dupliverts, para ello presionamos F7.

Archivo adjunto 186060

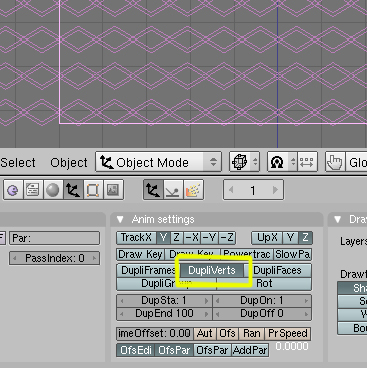

Y presionamos el botón Dupliverts.

Archivo adjunto 186061

Ahora viene la parte de ajustar la rejilla; porque como el modelo no es un cuadrado perfecto, a quedado desplazado.

Para ello seleccionamos el Grid y lo ponemos en Edit Mode. En este caso, lo que vamos a hacer, es escalarlo en la coordenada Z. Esto se hace con todos los vértices seleccionados, presionamos S y Z y movemos el ratón.

Archivo adjunto 186062

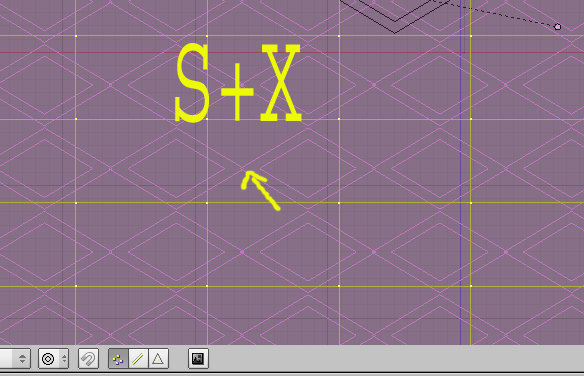

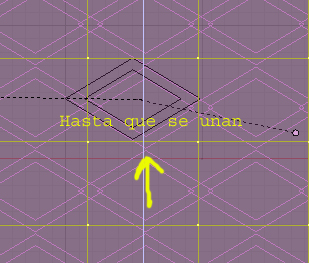

Lo mismo lo vamos a repetir con la coordenada X que es la qué separara el modelo hasta ajustarlo.

Archivo adjunto 186063

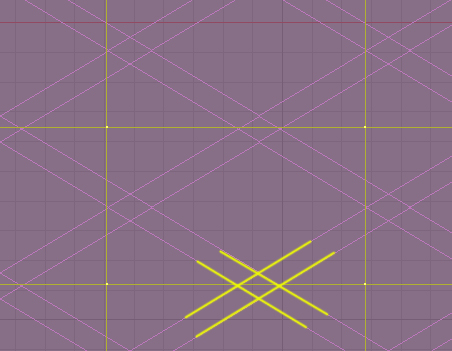

Podemos jugar a montar el modelo para crear otro efecto.

Archivo adjunto 186064
Archivo adjunto 186065

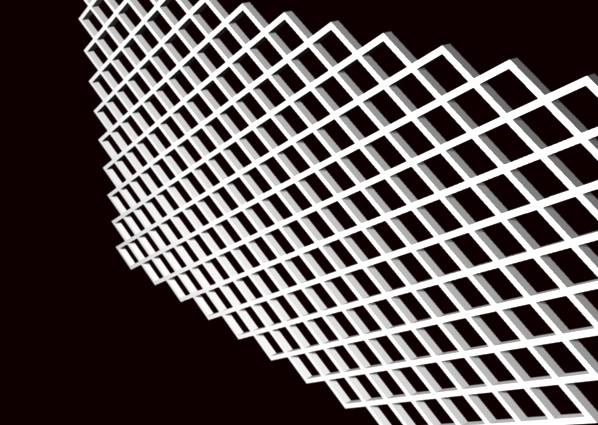

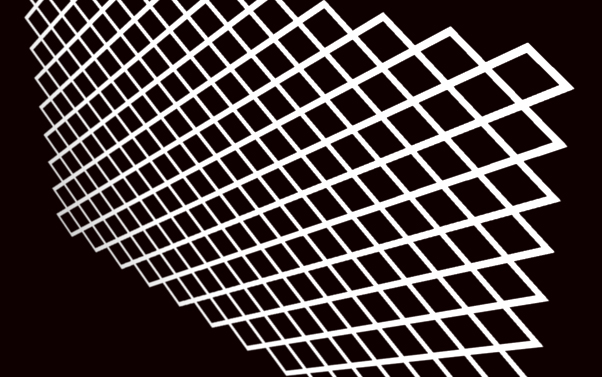

Si seleccionamos el modelo y le damos volumen extruyendolo.

Archivo adjunto 186066
Archivo adjunto 186067

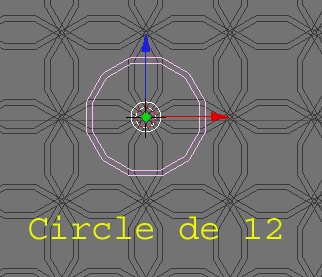

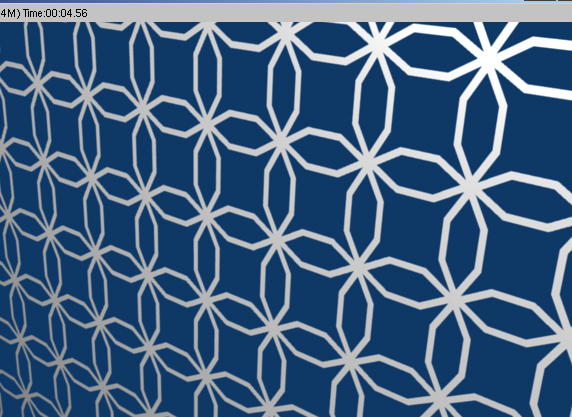

Se pueden crear otro tipo de rejas con otros objetos. Por ejemplo, esta esta con un círculo de 12 también extruido.

Archivo adjunto 186068
Archivo adjunto 186069

Y por último, si ya estamos contentos con lo que tenemos, lo podemos convertir a real, o sea, todo lo que Estábamos viendo, no eran mallas reales.

Esto se consigue con la combinación de tres teclas. Ctrl+Shift+A y se convierten a reales.

Archivo adjunto 186070
