[Blender] Cloth

Archivo adjunto 167374
Cloth (i) y Pinning.

Podemos poner Cloth para simular telas, de hecho, ya vienen preconfigurados unos valores para simular:
Cotton - Algodon.

Denim - Dril.

Leather - Cuero.

Rubber - Caucho.

Silque - Seda.

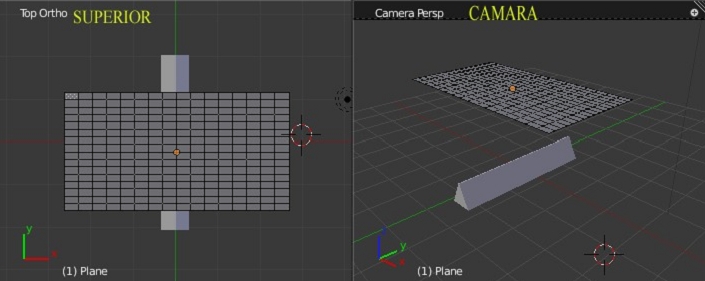

Voy a partir de una escena ya preparada, en la que he puesto un plano subdividido desde vista superior y un objeto que será el que produzca la colisión.

Archivo adjunto 167375

El plano, como ya he dicho lo he subdividido varias veces (cuantas más mejor, pero contando con que sube los tiempos de cálculo)

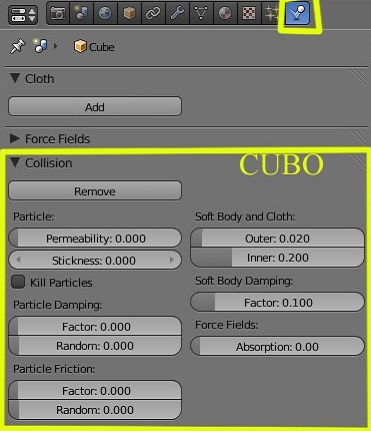

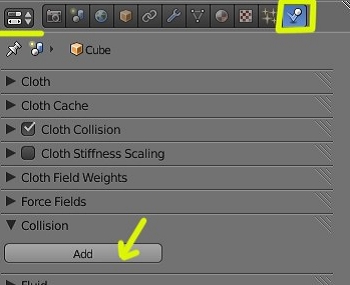

El objeto que producirá la colisión, puede ser de cualquier tipo, yo he puesto una especie de triángulo, a este mismo objeto, le vamos a poner un valor de colisión, para que cuando lo detecte la tela, choque con él, para eso nos vamos a physics > collision y presionamos add.

Archivo adjunto 167376

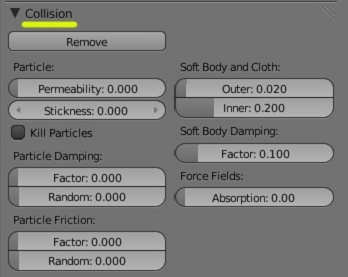

Aquí de momento vamos a dejar los valores que vienen por defecto.

Archivo adjunto 167377

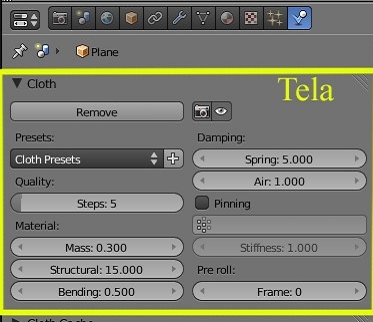

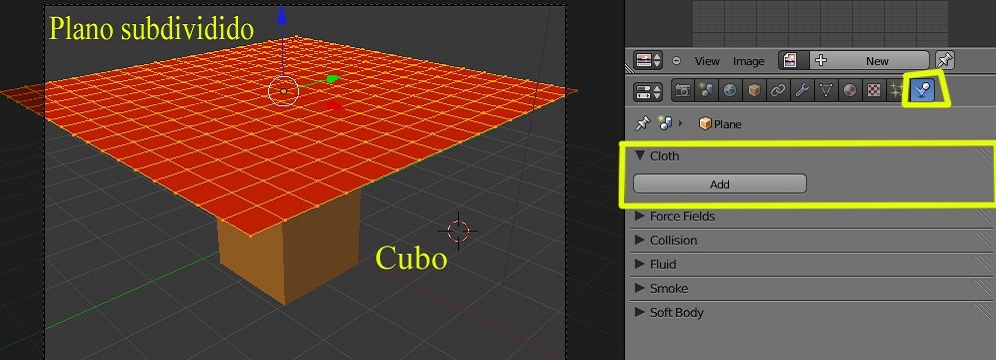

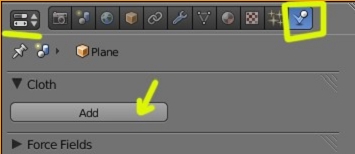

Para la tela seleccionamos en physics > Cloth > add.

Archivo adjunto 167378

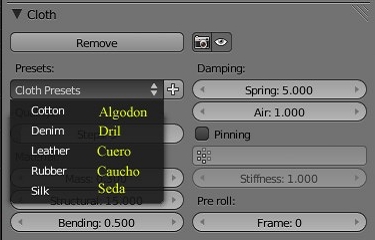

Podemos elegir el tipo de simulación desde Cloth presets y también una vez puesto, lo podemos modificar más a nuestro gusto. En este caso, voy a seleccionar slik.

Archivo adjunto 167379

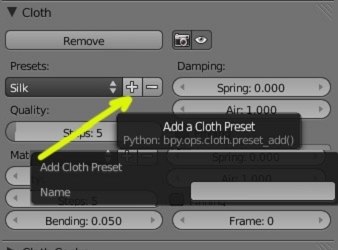

Una vez tengamos los valores ajustados a nuestro gusto, hasta podemos agregarlos a los materiales predefinidos, simplemente presionando el signo + e introduciendo un nombre.

Archivo adjunto 167380

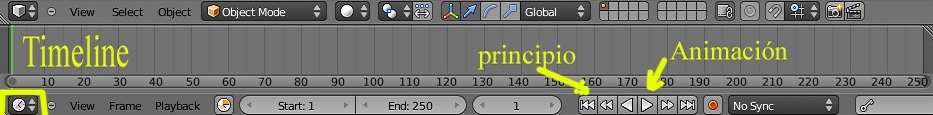

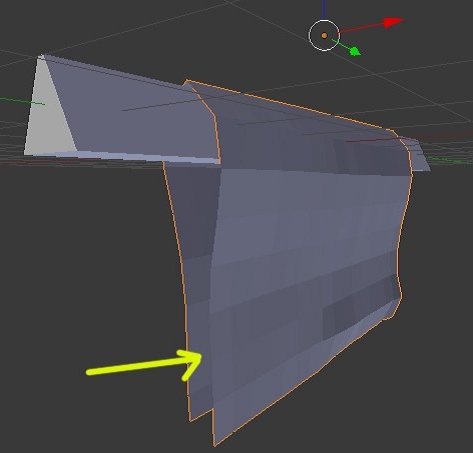

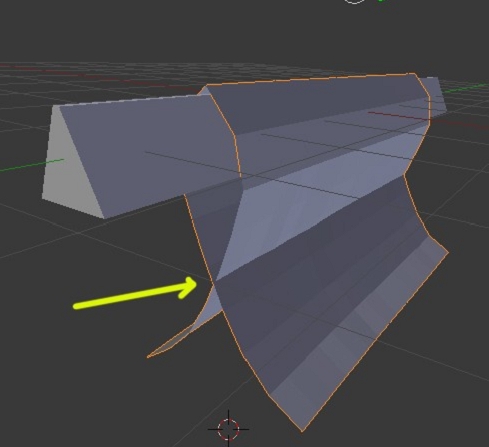

Bueno, una vez ya tenemos la tela con Cloth y el obstáculo con colisión, presionamos Alt+a para ver cómo cae la tela sobre el objeto, en mi caso y por la fuerza de la tela, al caer coge velocidad y el movimiento de péndulo que coge la tela, hace que está se cruce con la del otro lado, originando una posición imposible (pues traspasa la tela).

Archivo adjunto 167381

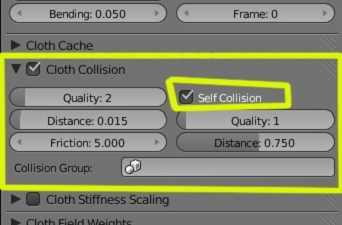

Esto se arregla colocándole una colisión que trae incorporada Cloth. Es en la pestaña Cloth collision y debemos marcar selft collisión.

Archivo adjunto 167382

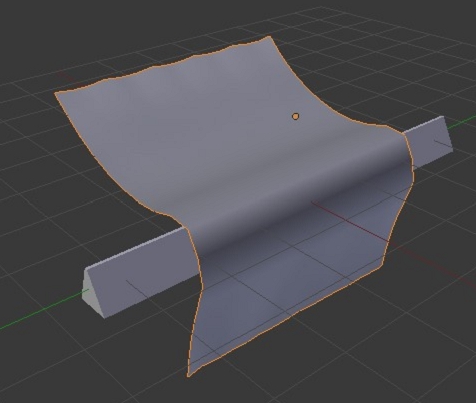

Así, cuando llegan las dos partes de la tela a chocar, ya no se traspasan. Aquí se pueden modificar los valores de calidad, distancia del choque, fricción.

Archivo adjunto 167383

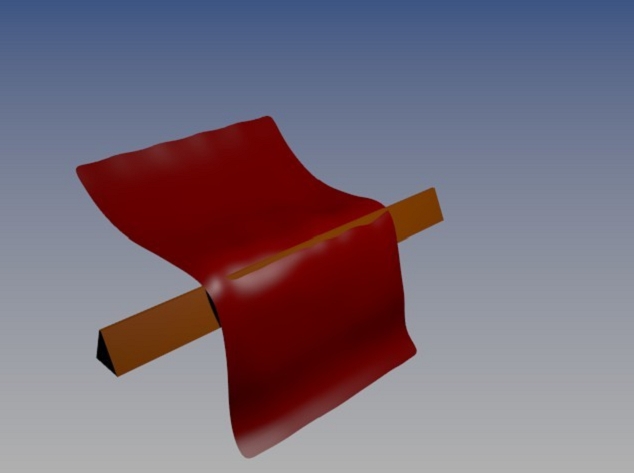

Hay que recordar que la tela se puede suavizar aplicándolo smooth.

Archivo adjunto 167384

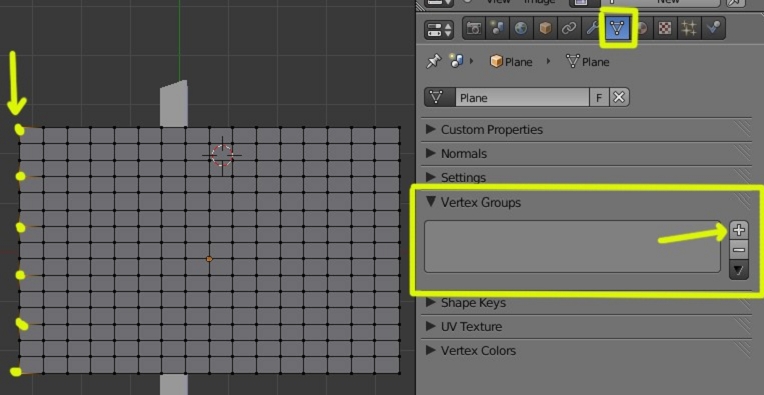

También podemos hacer una fijación (Pinning) de una zona, como, por ejemplo, para crear banderas o cortinas. Para eso, primero hay que crear un grupo de vértices, los cuales serán los anclajes, nos vamos a object data y en vertex groups, presionamos el signo + y seleccionamos los vértices que queremos.

Archivo adjunto 167385

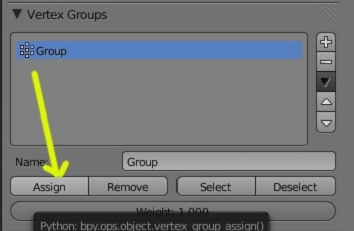

Una vez los tenemos seleccionados, presionamos el botón assing, para que queden guardados.

Archivo adjunto 167386

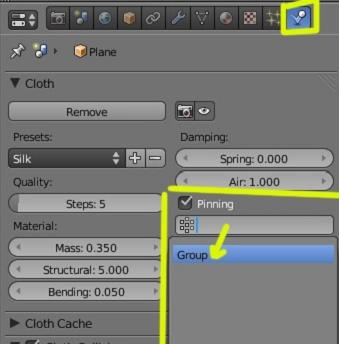

A ese grupo de vértices, le podemos poner un nombre si queremos. Ese nombre será el que luego colocaremos en la tela, en Pinning.

Archivo adjunto 167388

Y ya tenemos nuestro anclaje en la tela.

Archivo adjunto 167389

Puede darse el caso, que nuestro diseño tenga algún objeto romo y sobresalga sobre la tela.

Archivo adjunto 167390

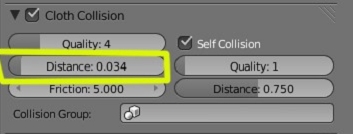

Podemos hacer que la tela no llegue hasta el objeto, subiendo un poco distance, esto hace que choque, antes de llegar al objeto.

Archivo adjunto 167391

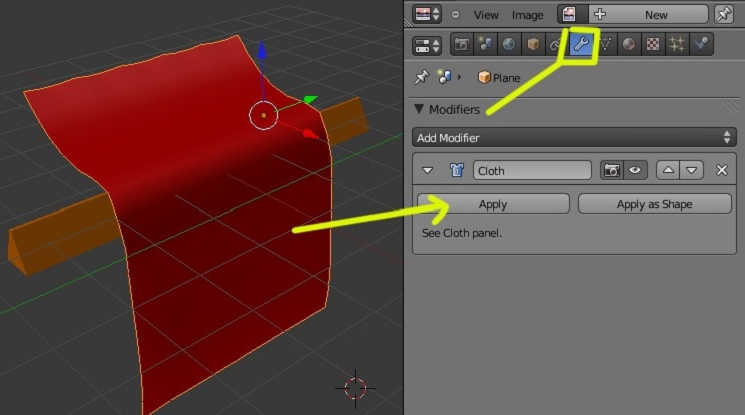

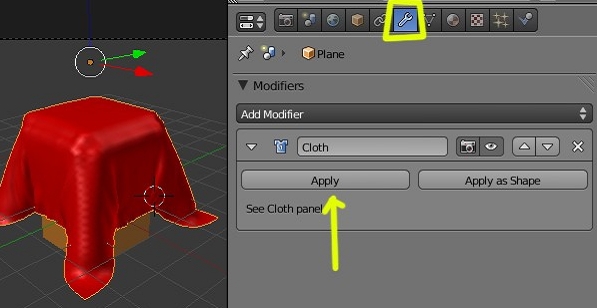

Si, por ejemplo, no quisiéramos hacer una escena animada, sino simplemente un objeto fijo, como, por ejemplo, un mantel o una cortina, se trataría de hacer la animación con Alt+a y cuando viésemos la posición correcta o deseada, nos paramos en ese frame, y nos vamos a modifiers y en Cloth presionamos el botón apply (ojo, al aplicarlo se borra la animación, y queda solo la malla en esa posición).

Archivo adjunto 167392

Tutorial creado por Solimán.
