Modificador solidify

Archivo adjunto 167094
modificador Solidify.
. El modificador Solidify sirve para darle volumen a los objetos.

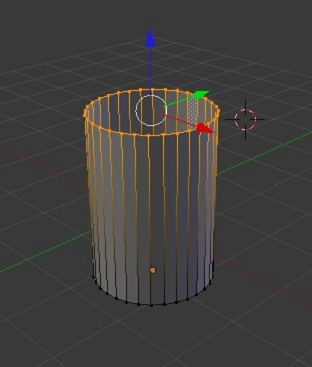

Partimos de un ejemplo con un simple cilindro.

Archivo adjunto 167095

Le añadimos un modificador de tipo Solidify.

Archivo adjunto 167096

Y nos sale una ventana donde podemos modificar los valores.

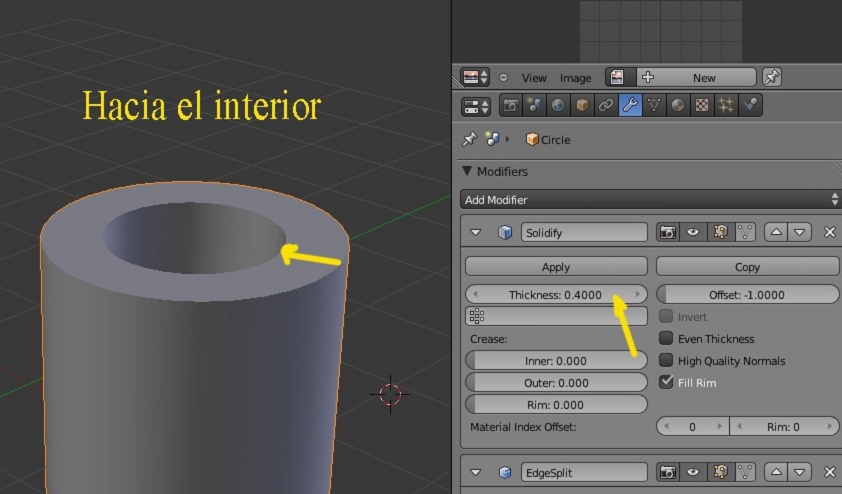

Si movemos el valor thickness en valor positivo, el grosor del objeto crece hacia el interior.

Archivo adjunto 167097

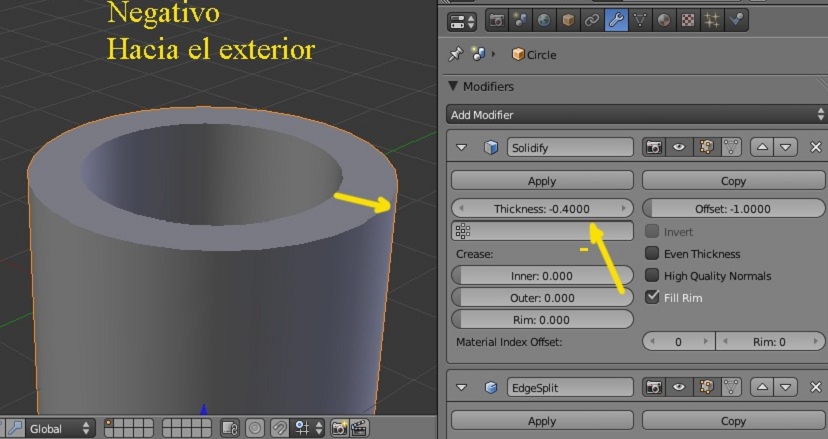

Y si lo movemos en valor negativo, el grosor del objeto crece hacia el exterior.

Archivo adjunto 167098

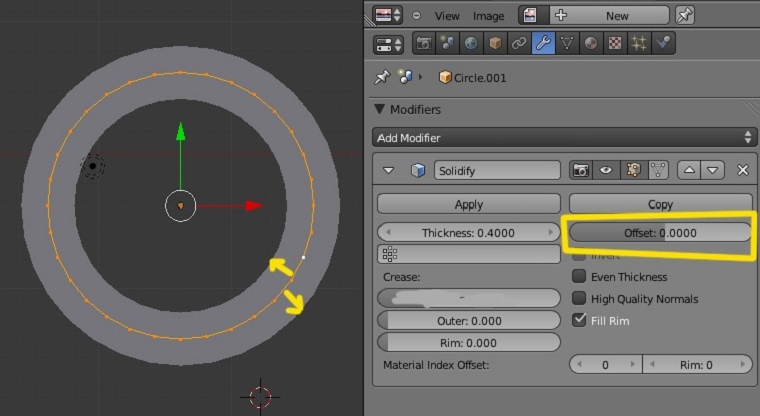

Luego tenemos offset. Con offset sí, por ejemplo, lo ponemos a valor 0.0000 es que la malla quede en el centro y que el crecimiento o solidificación del objeto se reparta tanto hacia el interior como el exterior.

Archivo adjunto 167099

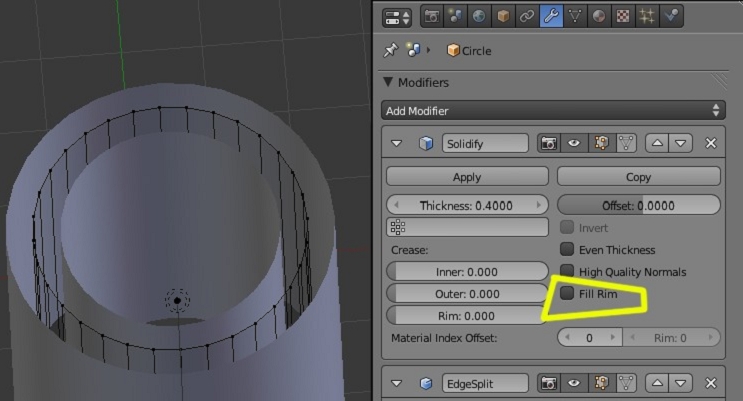

Si desmarcamos la casilla de fill Rim desaparecerá el borde del objeto.

Archivo adjunto 167100

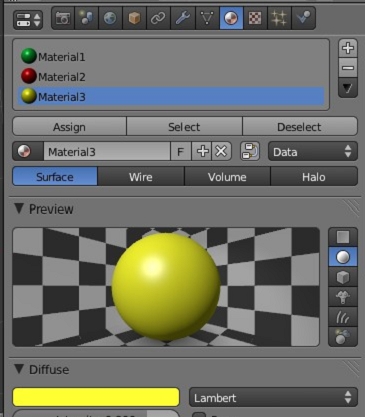

Si ahora creamos tres materiales, tres colores diferentes, por ejemplo.

Archivo adjunto 167101

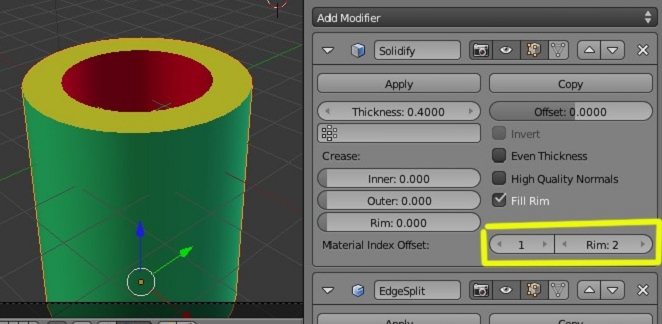

Y nos vamos al modificador y podemos jugar con las opciones del material index offset.

Archivo adjunto 167102

Para el suavizado de según qué formas, al aplicar el Smooth queda como una mancha. Para dejar los bordes bien marcados debemos aplicar un modificador de tipo Edge Split.

Archivo adjunto 167103

Tenemos una opción llamada Even tchickness con la que según qué modelo podemos ajustar/ nivelar.

Archivo adjunto 167104

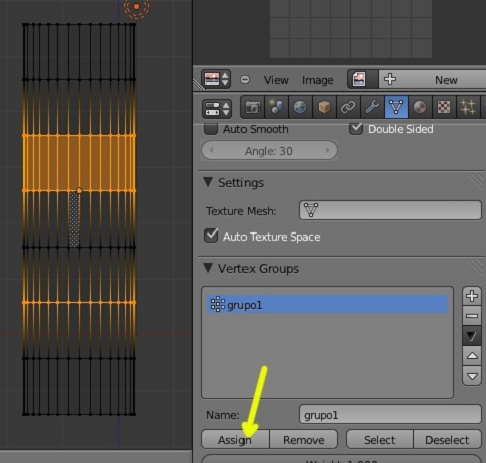

También podemos hacer un grupo de vértices y luego utilizarlo en el Solidify.

Archivo adjunto 167105

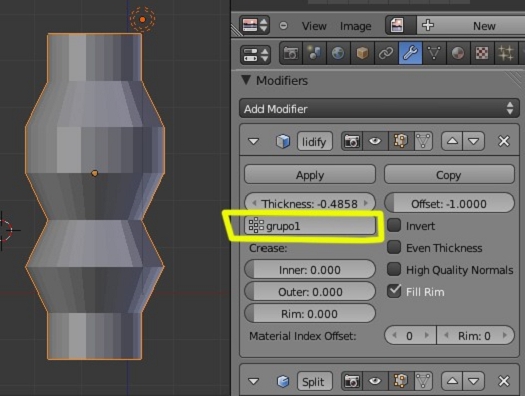

Para utilizarlo solo hay que buscar el grupo que hemos creado.

Archivo adjunto 167106

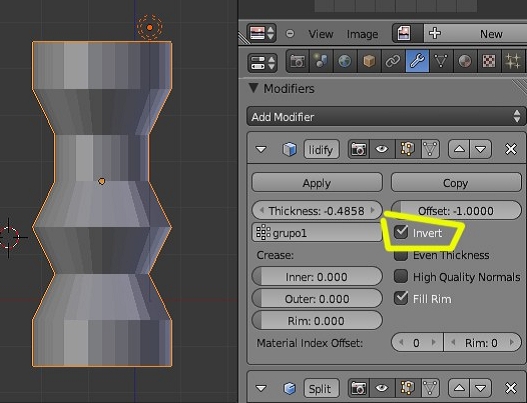

Que también podemos utilizar invertido marcando su casilla (invert).

Archivo adjunto 167107

Y si miramos dentro, veremos que es completamente liso.

Archivo adjunto 167108
Archivo adjunto 167109

Tutorial creado por Solimán.
