Background image

Archivo adjunto 165573
.Background image.

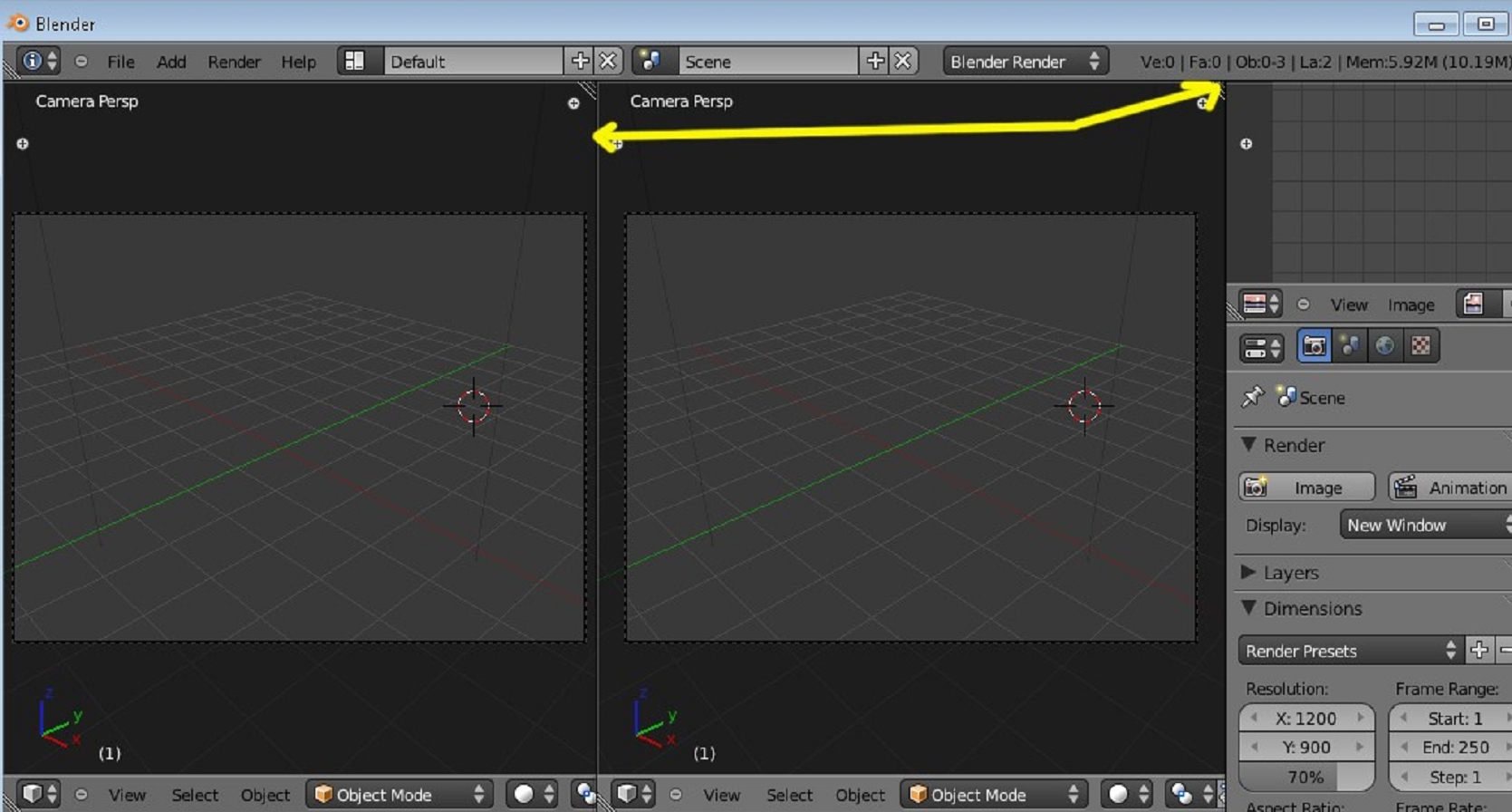

Para colocar una imagen de fondo y poder modelar después basándose en esa imagen que tenemos de fondo, vamos a utilizar la siguiente técnica, se trata de dividir la pantalla en dos partes (en este caso) para modelar de frente y de perfil, lo primero es dividir la pantalla, hay dos formas de hacerlo. Una es colocando el cursor sobre la esquina en las que hay unas rayas en diagonal, y cuando sale un cursor en forma de cruz, arrastra la ventana:
Archivo adjunto 165574
Archivo adjunto 165575

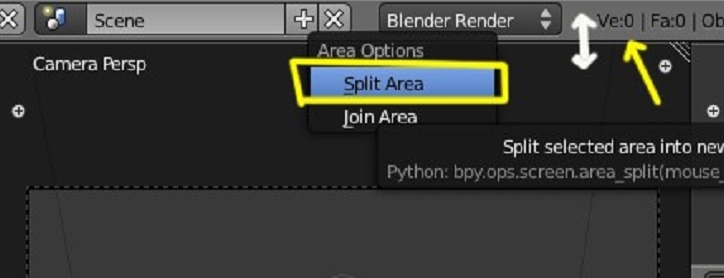

O bien podemos utilizar la técnica antigua que consiste en colocar el ratón sobre la línea superior (inferior - Lateral) y en el momento que sale un cursor con dos flechas presionamos el botón derecho del ratón, y saldrá una opción llamada Split área que es la que divide la pantalla (join es para unirlas):
Archivo adjunto 165576

Lo siguiente es elegir las vistas, en este caso vamos a poner una vista frontal y una vista lateral.

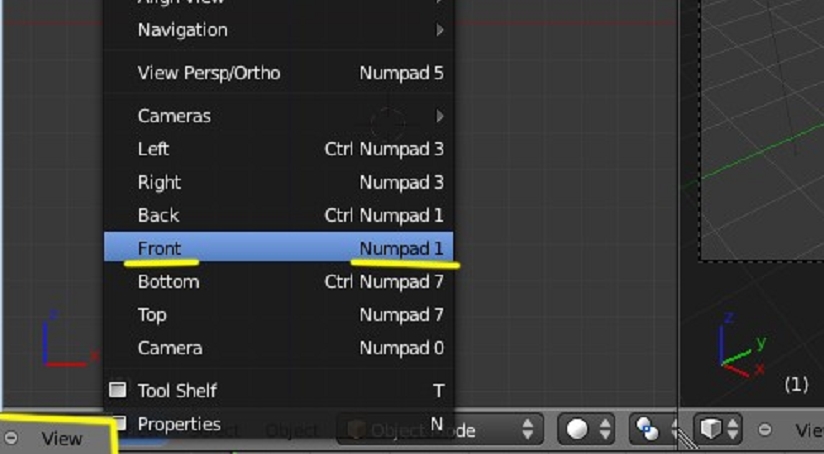

Esto se puede hacer desde view o bien utilizando el atajo de teclado que para el frontal es 1 del teclado numérico para frontal o 3 del teclado numérico para lateral:
Archivo adjunto 165577

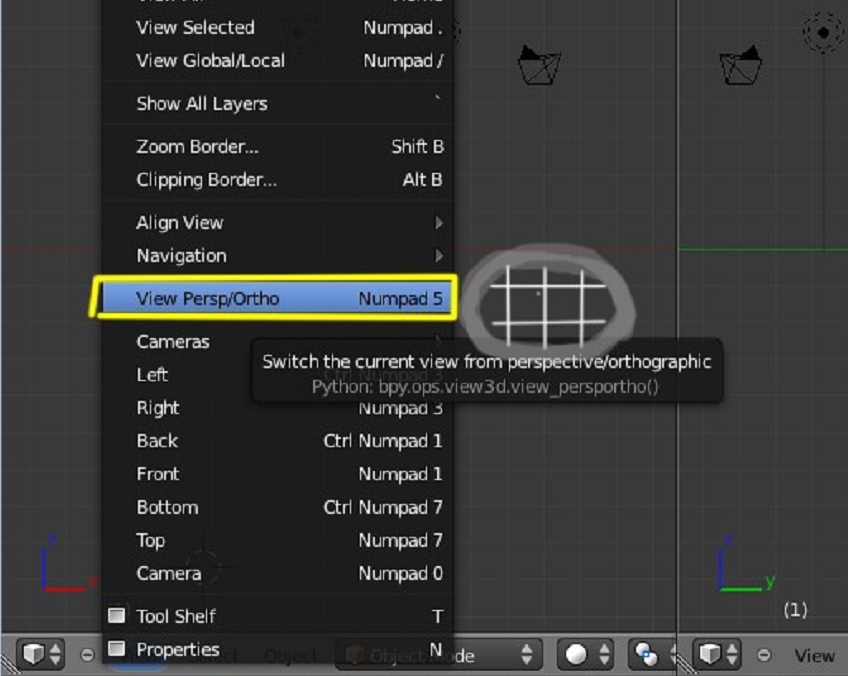

Sabremos que tenemos la vista correcta, si vemos los cuadrados de fondo. En el caso de que nos los veamos, debemos cambiar de vista con la tecla número 5 del teclado numérico, que lo que hace es cambiar de vista en perspectiva a vista ortográfica (y viceversa):
Archivo adjunto 165578

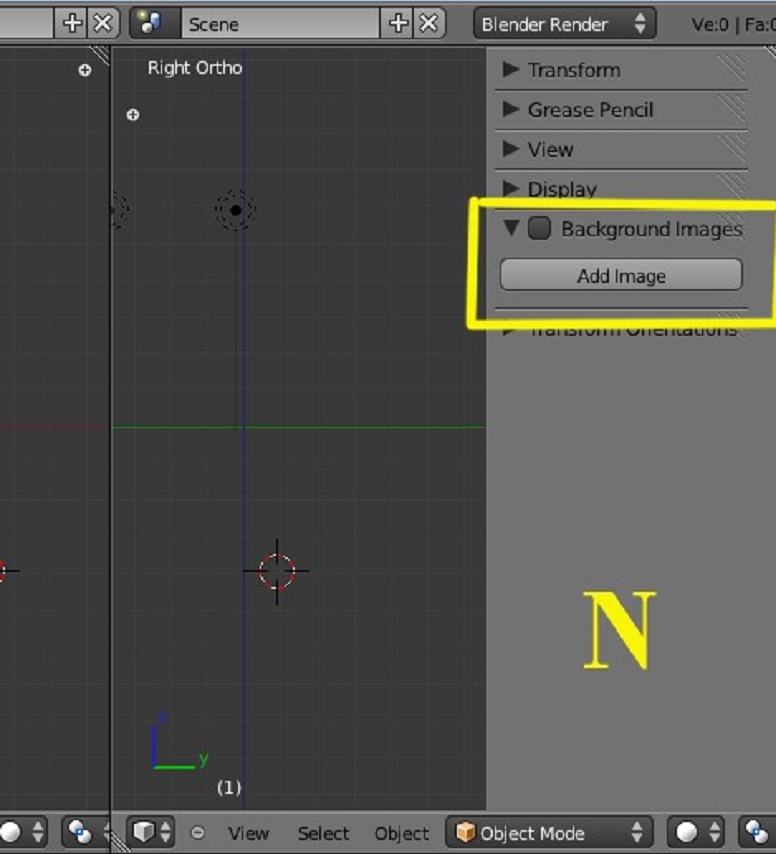

Una vez ya tenemos las dos ventanas, una en vista frontal y otra en vista lateral, en una de las ventana, presionamos letra n (o view > properties):
Archivo adjunto 165579

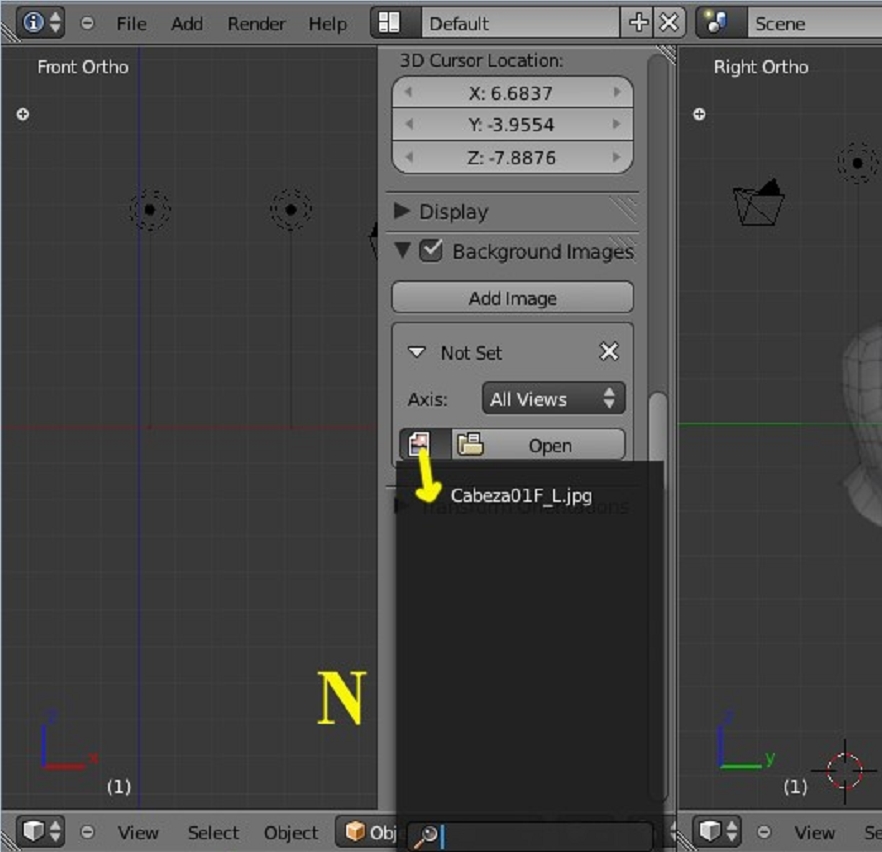

En ese panel, tenemos la opción background images, lo primero es marcar la casilla y luego presionar add image y después pinchamos sobre la flecha para ver la opción de abrir/imagen (open):
Archivo adjunto 165580 Archivo adjunto 165581

Al presionar sobre la barra open, nos saldrá la opción de buscar en nuestras carpetas de imágenes la ruta donde la tengamos y la cargamos con open image:
Archivo adjunto 165582

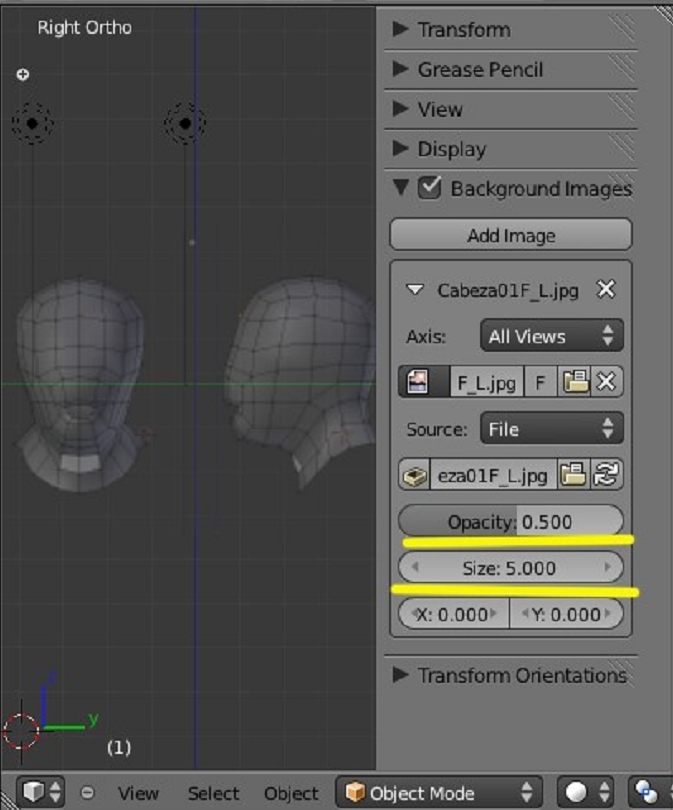

Y ya tenemos la imagen en el fondo de nuestra pantalla. (en el caso de que fueran dos imágenes -una frontal y una lateral- Cargaríamos la correspondiente a esa vista), tenemos una opción llamada opacity, con la que podemos hacer que la imagen se vea más o se difumine para no confundirla con los.

Vértices que vamos creando. Así como también tiene la opción de cambiarle el tamaño (size). Las opciones x: y, y: sirven rara cambia la imagen de posición:
Archivo adjunto 165583

En este caso no voy a utilizar los valores de x y, y porque utilizo una imagen que tiene el mismo tamaño de altura y ancho. Es mejor una imagen así, que otra en la que la frontal tiene unas midas y la lateral otras. Yo aconsejo que si se tiene dos imágenes de diferentes tamaños es mejor hacer un montaje en Gimp o Adobe Photoshop en la cual es más sencillo escalarlas:
Archivo adjunto 165584

Repetimos los mismos pasos para la otra ventana y podemos cargar la imagen directamente desde el botón con el dibujo de la imagen, sin necesidad de repetir la búsqueda por carpeta:
Archivo adjunto 165585

Y ya solo tenemos que ajustar las vistas ampliando o reduciendo con rueda central del ratón:
Archivo adjunto 165586

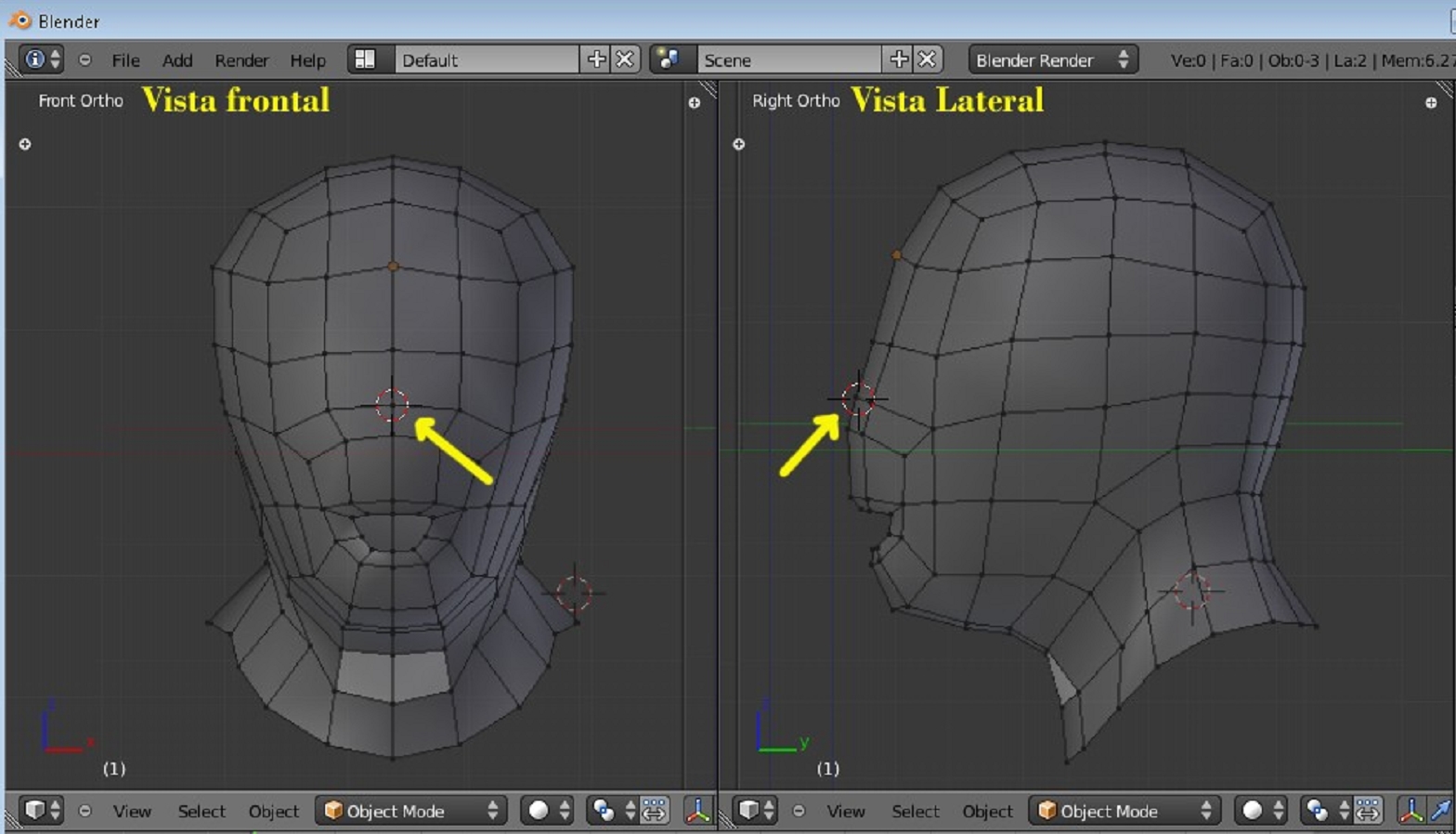

Y si vamos a modelar con mirror lo que tenemos que hacer es lo siguiente. Colocamos el puntero del ratón sobre la mitad de la cabeza frontal y en el lateral lo colocamos sobre más o menos la misma zona (como en imagen):
Archivo adjunto 165587

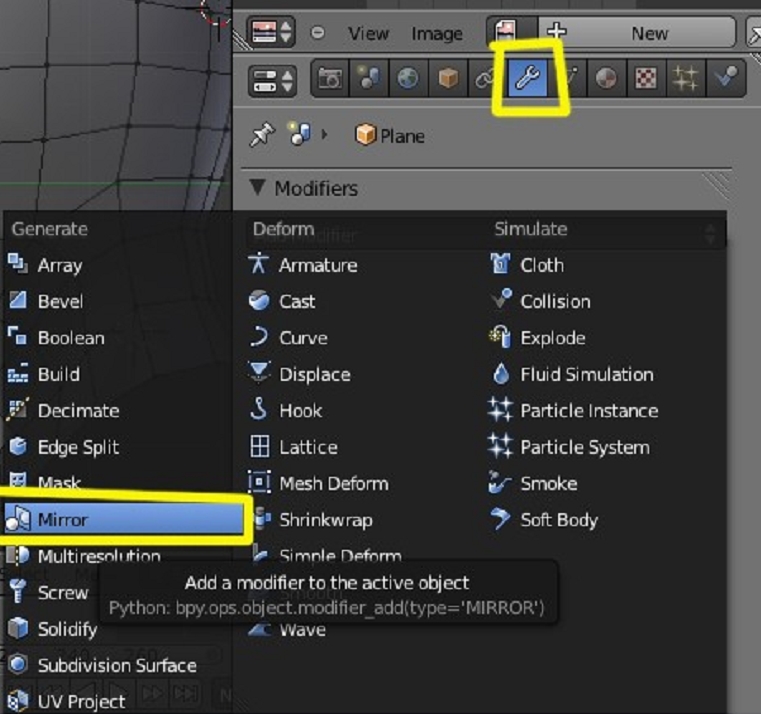

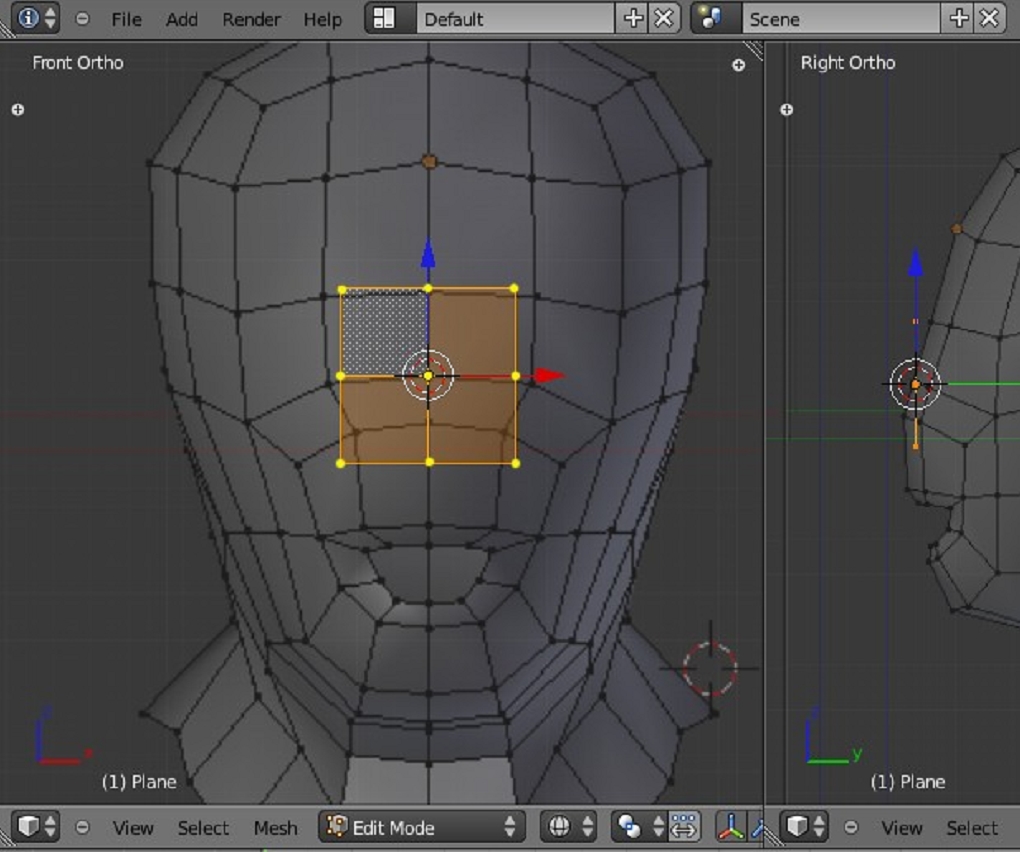

Añadimos un plano y lo subdividimos. Y lo siguiente es borrar la mitad izquierda y aplicarle el modifier mirror:
Archivo adjunto 165588
Archivo adjunto 165589

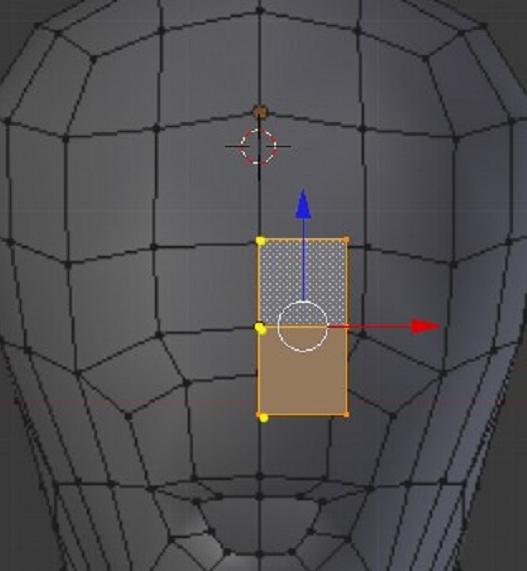

Luego ya podemos empezar a mover vértices para modelar la cara:
Archivo adjunto 165590

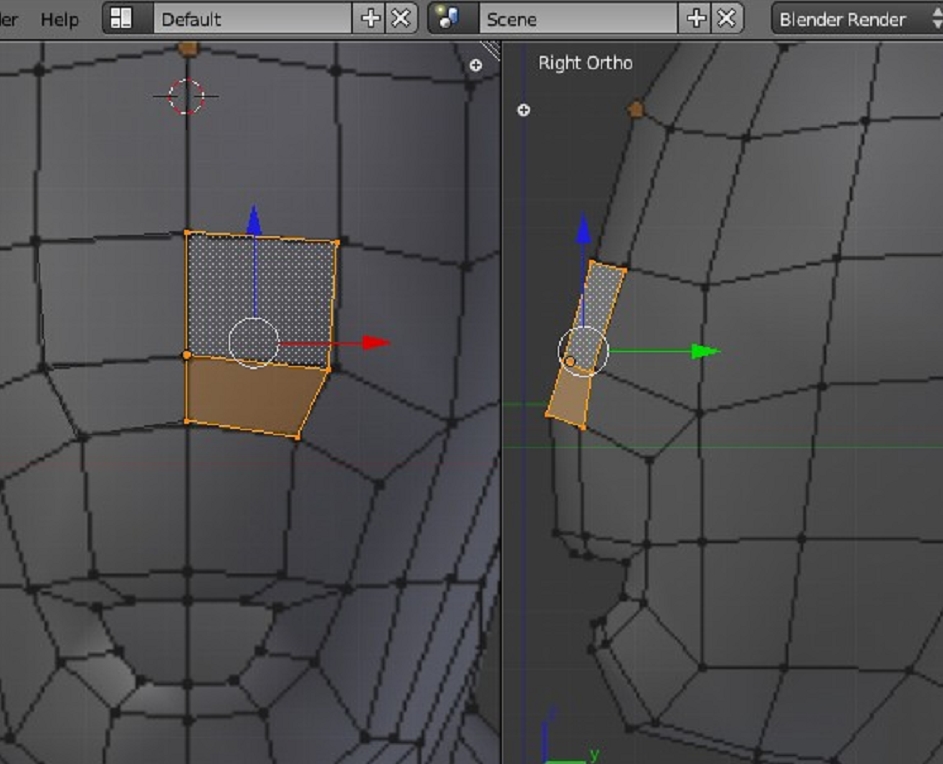

Para que la parte central quede bien unida debemos utilizar clipping, que lo que hace es juntar los vértices en el centro mismo (sin pasarse) que actúa casi como un imán:
Archivo adjunto 165591

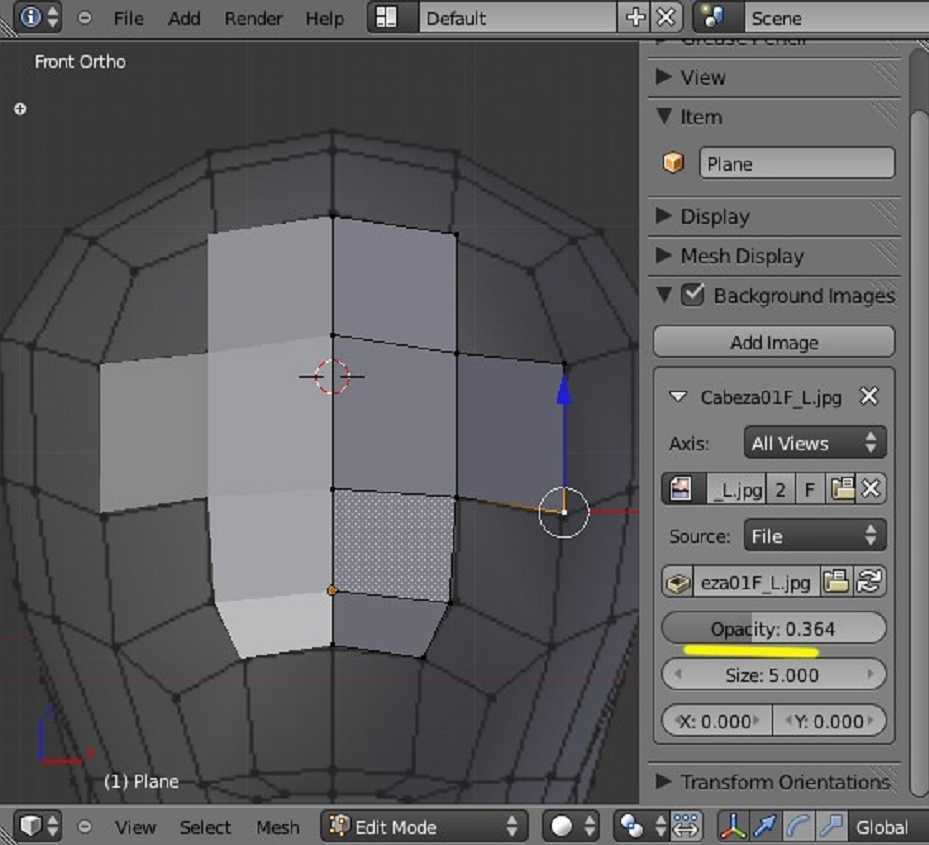

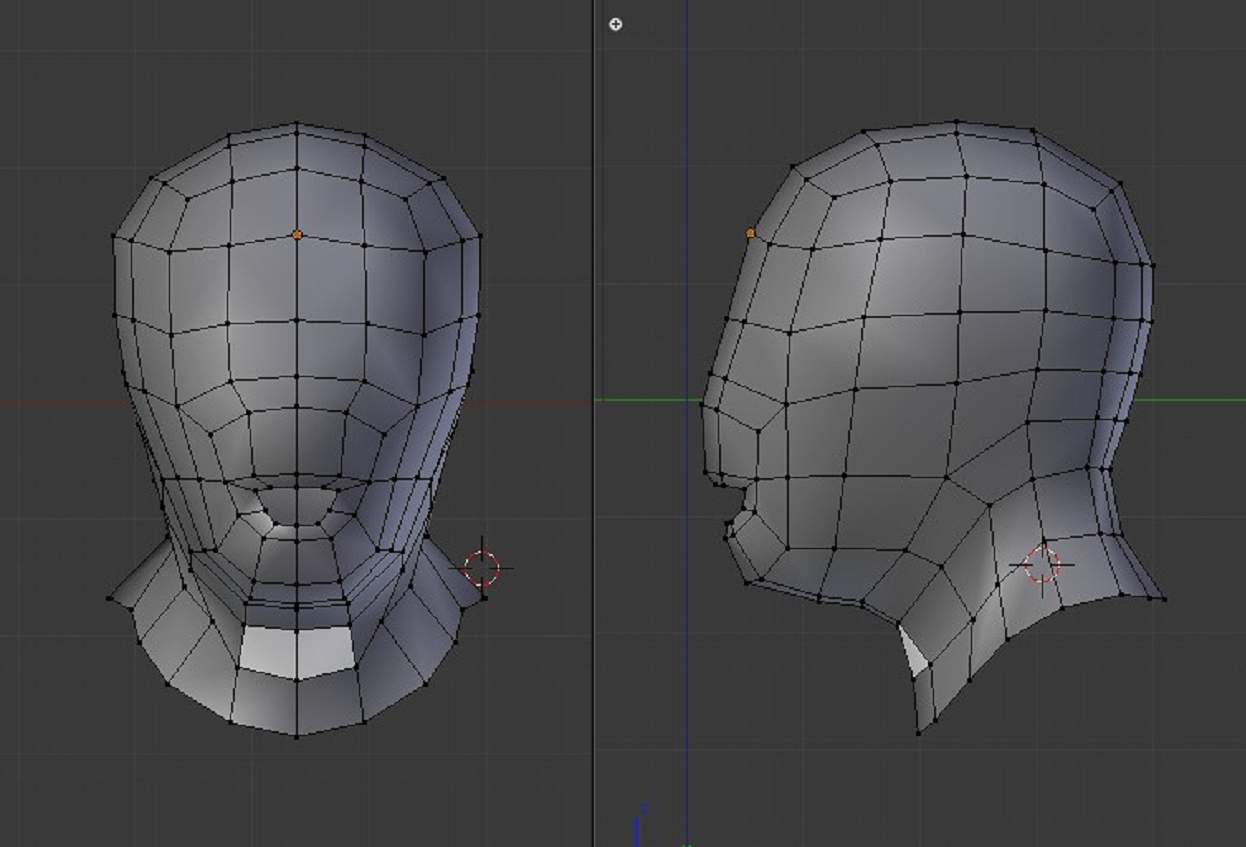

Y ya podemos modelar y sí, por ejemplo, nos liamos con la imagen de fondo, le podemos bajar el valor de opacity como ya comenté antes. Y al tener el mirror activo, todo lo que modelemos en un lado se repetirá en el otro:
Archivo adjunto 165592

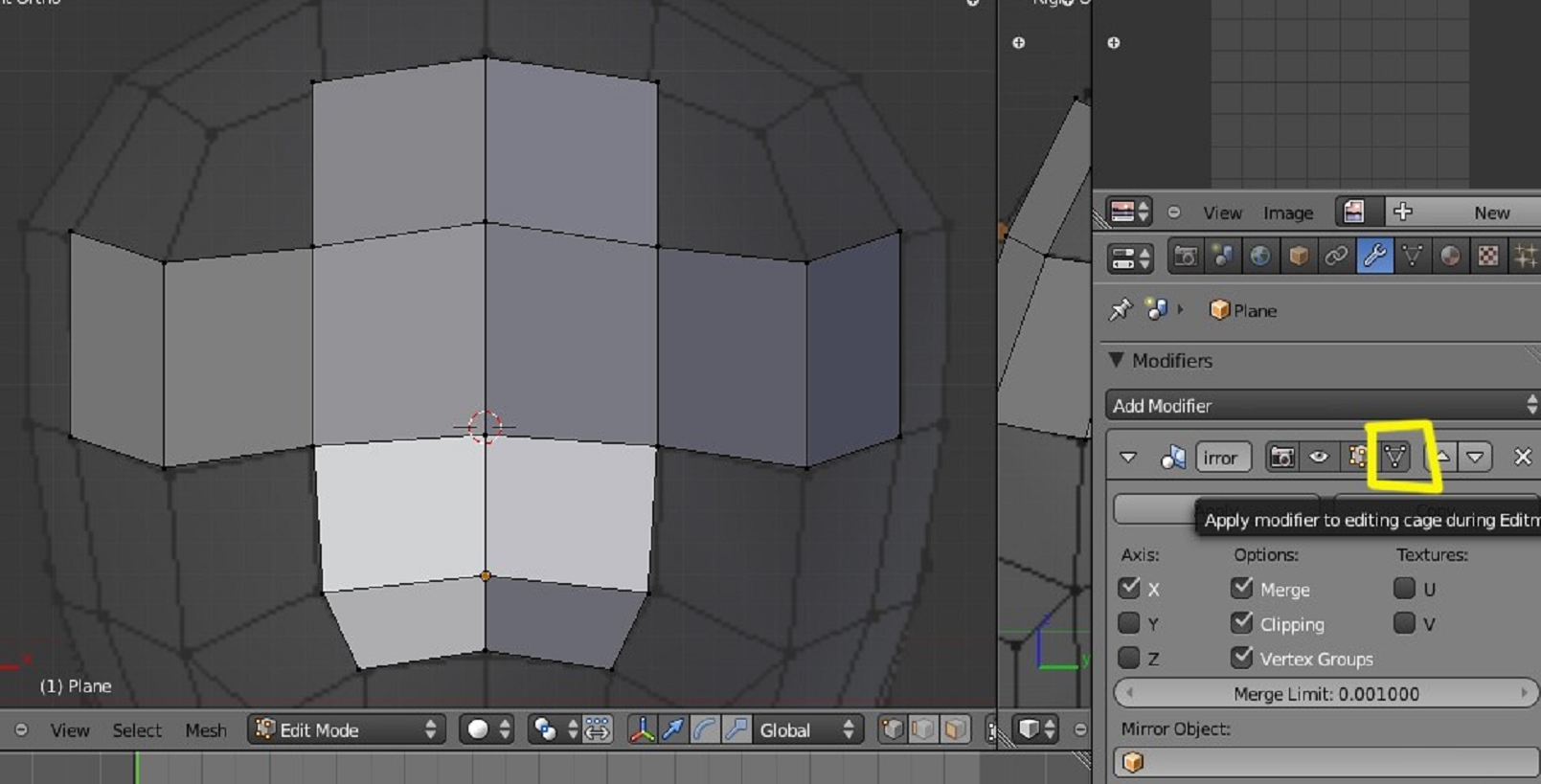

En el modificador mirror tenemos también una opción que es para poder ver el modelo con todos sus vértices en lugar de ver una mitad con vértices y otra duplicada, es el triangulo con vértices que podemos marcar o desmarcar a nuestro gusto:
Archivo adjunto 165593

Tutorial creado por Solimán.
