Modelar moldura

Archivo adjunto 165322
.Modelado _ moldura.

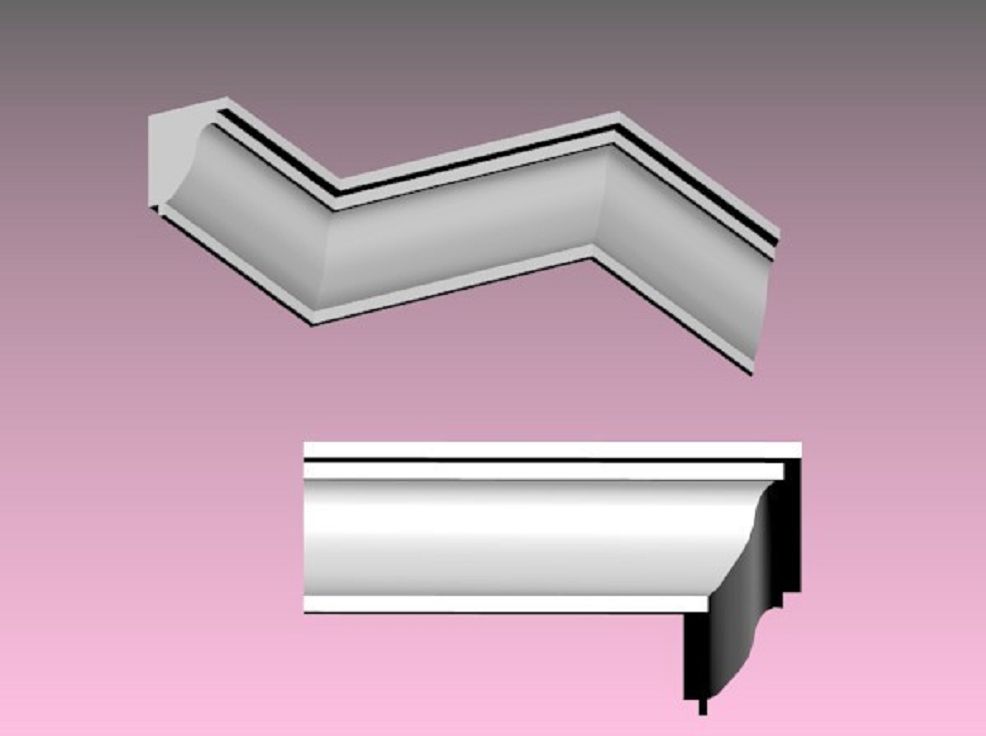

Haciendo pruebas de modelado, hice una que consistía en hacer una moldura, la cual se puede aplicar tanto a las molduras de techo o las molduras de madera de los muebles, etc:
Archivo adjunto 165323

Partimos de un modelo sencillo y lo primero es crearlo desde un plano y desde vista frontal, al que borraremos tres de los vértices y luego solo es cuestión de extrudir (letra e) y mover los vértices para adaptarlos al modelo que tenemos, una vez tenemos los vértices cerrados, con Alt+f se rellena y (Control + para quitar triángulos) y volvemos a presionar Alt+f para mejorarlo (a veces hace falta repetirlo varias veces hasta conseguir la mejor colocación de los lados). Lo del reellenado es opcional. Se puede hacer igual el ejercicio sin rellenar o lo queremos hueco, todo esto lo hemos hecho desde vista frontal, para luego no tener problemas de rotaciones no deseadas, lo siguiente es que vamos a rotar el modelo 45 grados. Para eso seleccionamos el objeto, y desde vista superior presionamos letra r para rotar y a la vez mantenemos presionada la tecla Control (y movemos el ratón). Esto hace que las rotaciones se produzcan de 5 en 5 grados, y así podemos ajustar mejor hasta 45:
Archivo adjunto 165324

En la barra inferior vemos como van variando los grados, una vez ya lo hemos rotado nos ponemos en Edit Mode y vamos a extrudir en dirección y.

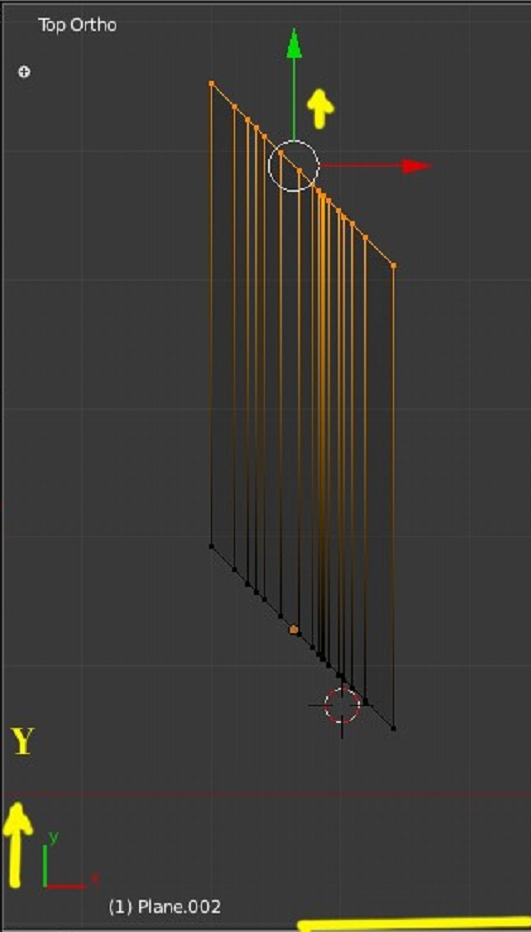

Para extrudir en dirección y, podemos hacerlo de varias formas. Una sería presionar letra e g e y (e es extrudir, g es mover y, y la.

Coordenada) y movemos ratón:
Archivo adjunto 165325

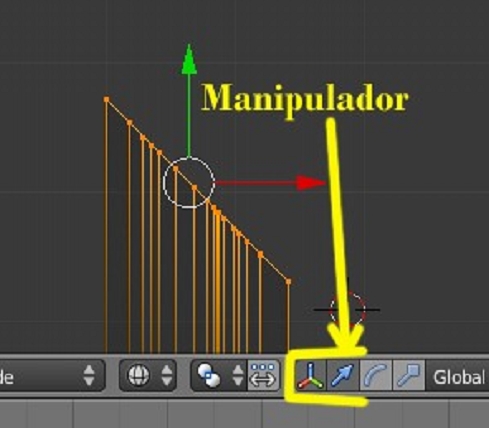

Otra forma sería presionar letra e para crear la extrusión, g (y clic en el botón derecho ratón) y con el manipulador (si no está activado, se activa presionado en la barra) se mueve arrastrando la flecha de la coordenada:
Archivo adjunto 165326

Para el otro lado, sería lo mismo. Primero seleccionamos los vértices a extrudir (letra c sale un círculo, con el que podemos seleccionar fácilmente los vértices):
Archivo adjunto 165327

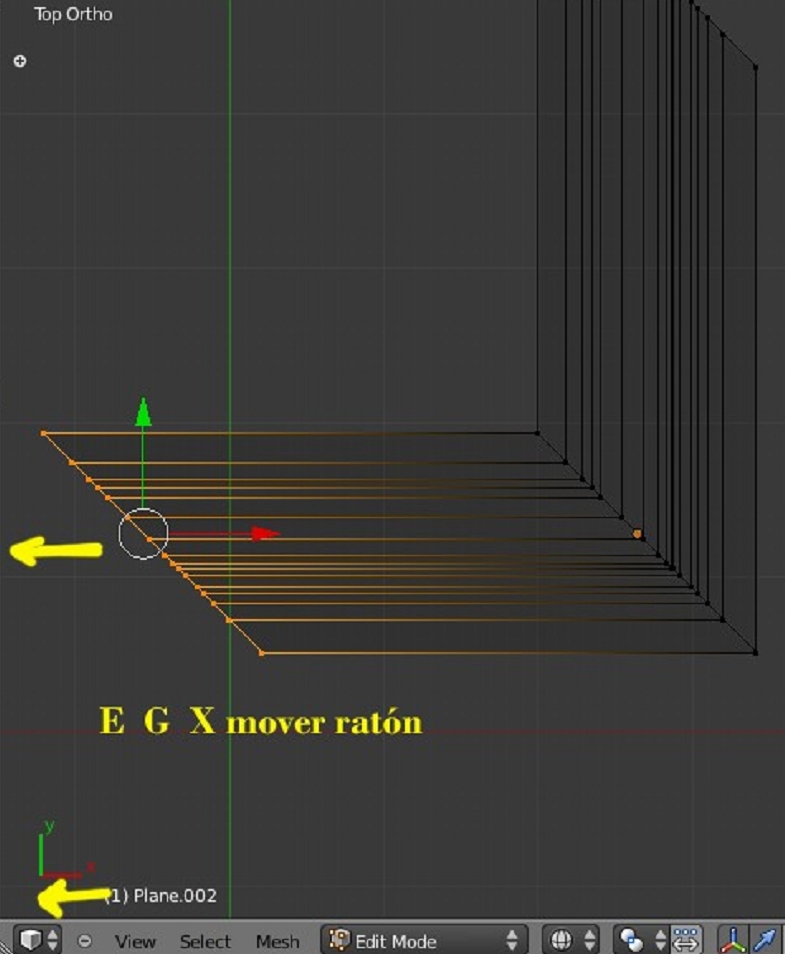

Y presionamos e más g más x y mover ratón:
Archivo adjunto 165328

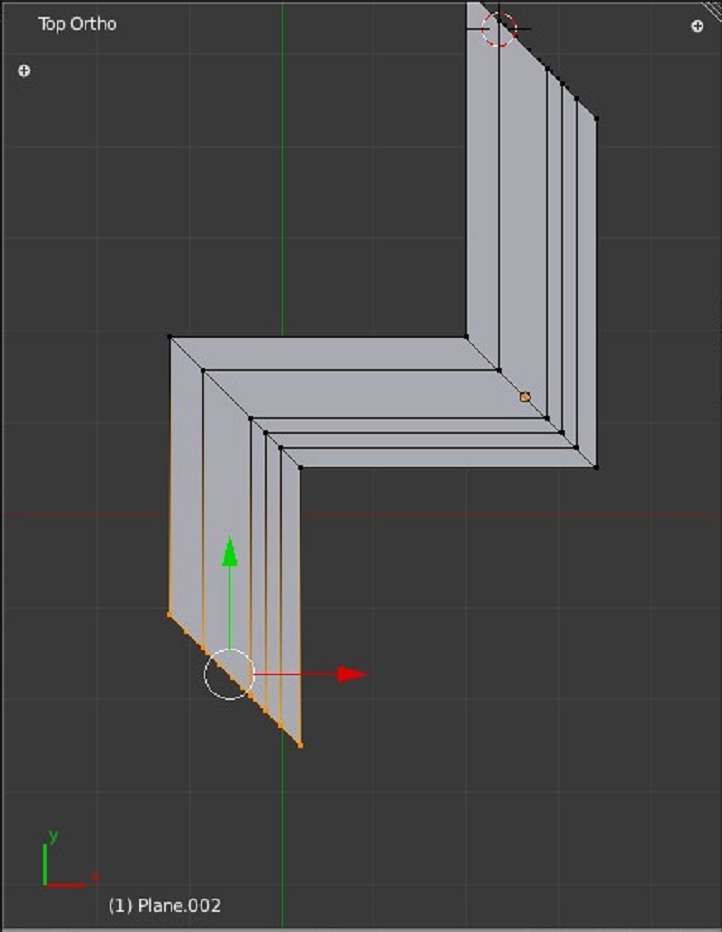

Si llegáramos hasta la siguiente esquina, solo tendríamos que repetir lo mismo eligiendo siempre la coordenada correcta:
Archivo adjunto 165330

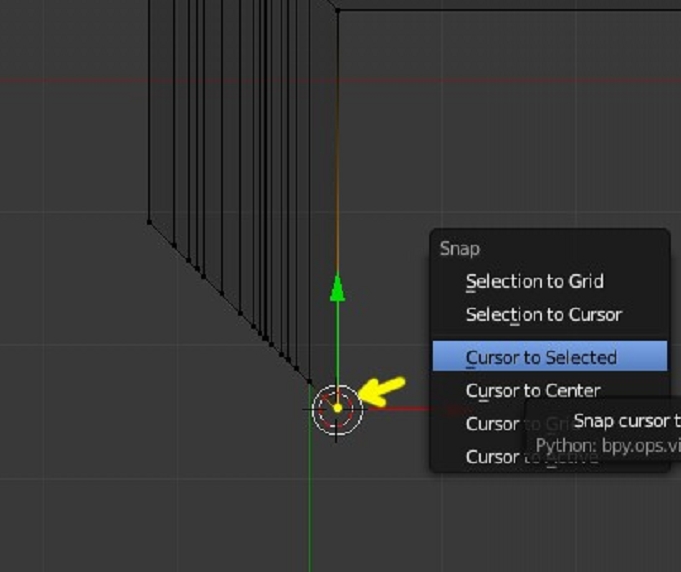

Pero que pasa si llegamos a algún sitio donde la queremos dejar plana (sin bisel). Una forma de hacerlo es aprovechándose de un modificador llamado mirror, que lo que hace es reflejar el objeto, pero que a la vez tiene una opción llamada clipping, que es la que voy a utilizar, pero antes, voy a tener que hacer algunos cambios que son bastante complejos. Lo primero es que voy a cambiarle lo que se conoce como origin que no es nada más que el centro del objeto que hemos puesto al principio (en este caso era un plano). Esto lo hago para engañar al mirror, y que se crea que ese centro esta donde yo quiero que esté, lo primero es colocar el cursor en el sitio que quieres, esto se puede hacer seleccionando uno (o varios) vértices de la posición y presionando shift+s > cursor todo selected:
Archivo adjunto 165331

Y ahora solo tenemos que indicarle que coloco el origin en donde tenemos posicionado el cursor. Esto se hace desde estando en object mode, y object > transform > origin todo 3d cursor:
Archivo adjunto 165332

Y ya tenemos nuestro centro donde queríamos. Pero hay que recordar que este objeto lo tenemos girado. (lo rotamos 45 grados) por.

Lo que voy a hacer es aplicarle una nueva transformación, para que se borren las rotaciones que tiene y se creen una nuevas.

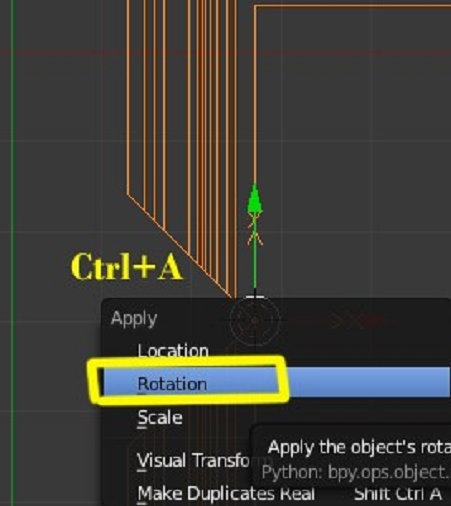

Cordenados a como lo tengo situado en el vidor 3d, para eso presiono Control + a > rotation:
Archivo adjunto 165333

Aunque parezca un poco complicado, con el uso, se hace muy rápido y sencillo el utilizar esta técnica.

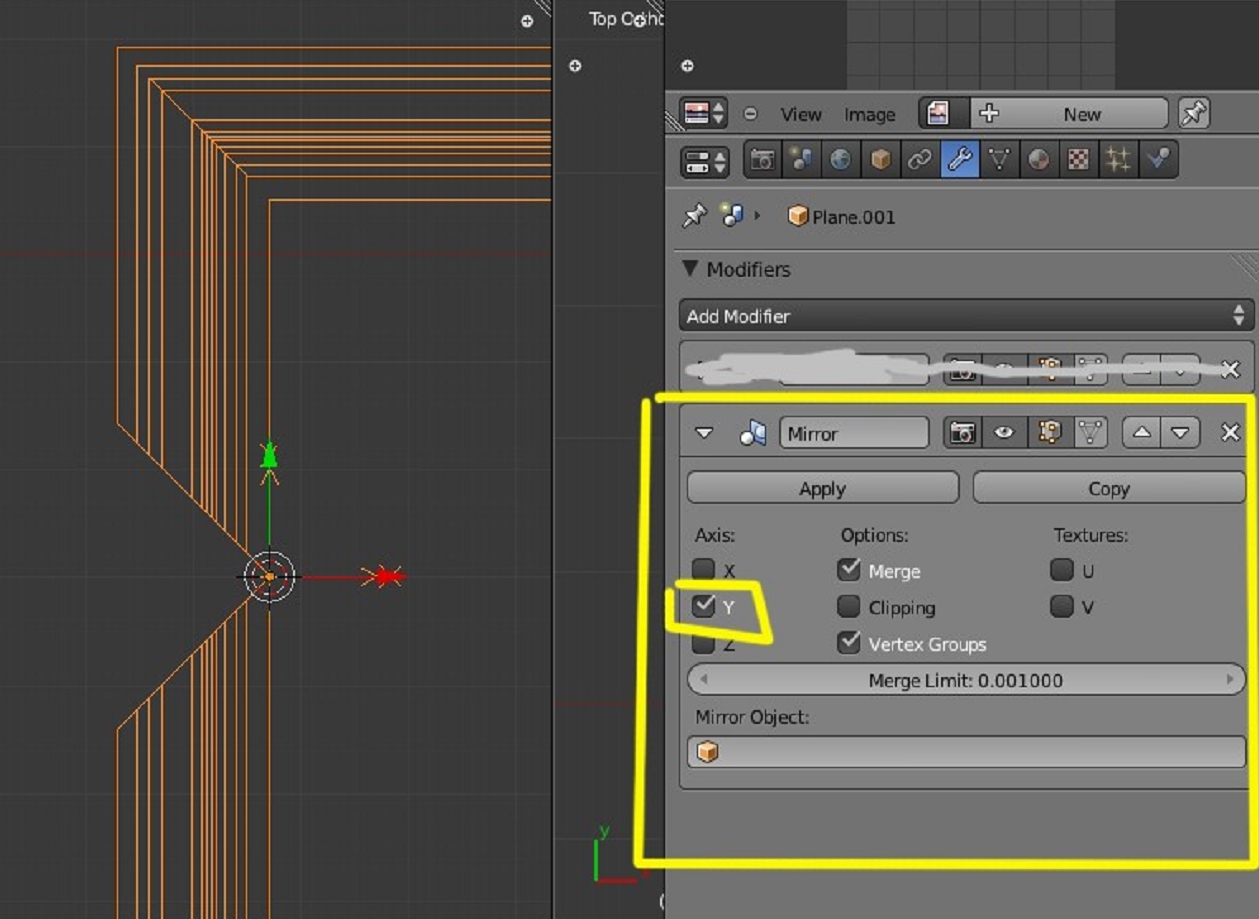

Ya podemos aplicar un modifier de tipo mirror. La coordenada en este caso es y (si fuera desde otra vista pues habría que mirar cual de las tres es la correcta.):
Archivo adjunto 165335

Si presionamos la casilla clipping y nos ponemos en Edit Mode, ya podemos seleccionar los vértices y moverlos en coordenada y.

Veremos como los vértices al llegar a juntarse con la otra mitad (espejo) se quedan clavados:
Archivo adjunto 165336

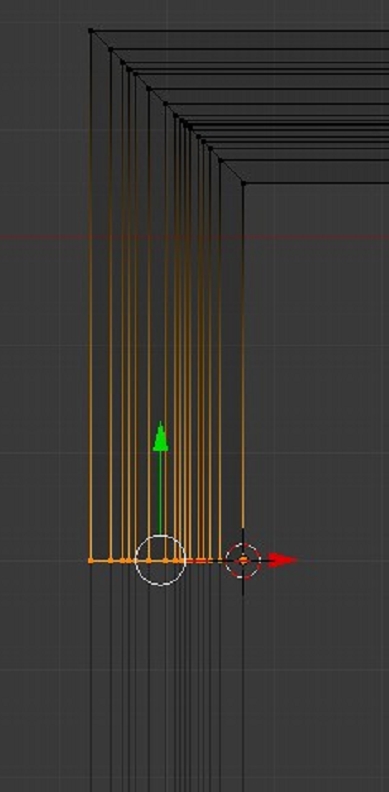

Y esta es la forma de hacer que todos los vértices queden a la misma altura. Esto para modelos sencillos a lo mejor no es necesario, pero para los más complejos es una buena forma de conseguir que quede perfecto:
Archivo adjunto 165337

Luego ya podemos borrar el mirror y tenemos un buen resultado:
Archivo adjunto 165338

Para el suavizado de las curvas solo he utilizado Smooth y un modificador Edge Split:
Archivo adjunto 165345

Tutorial creado por Solimán.
