Hola, modeladores. Tengo un archivo de AutoCAD con unas nubes de puntos desordenados sobre una superficie y quiero conseguir caras que los unan.
¿Cómo lo puedo hacer?
Me los he encontrado en varias situaciones y nunca he sabido que hacer con ellos. Los parcelarios que traen los puntos de cota. Los escaneados 3d de fachadas. Las guías de algunos programas de tracking.
¿Se os ocurre algo?
Adjunto el archivo por si puede ayudar.
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=161512
Por ahora tenemos. Terraincad, comercial, que une en de la una y una serie de puntos y tapa agujeros, pero sólo funciona bien con superficies tipo terreno, sin superficies superpuestas a cotas diferentes.
Meshlab, gratuito, que permite editar, conectar y reconstruir, bastante complejo y difícil, porque lo que yo busco se debería poder hacer con un clic.
3dsmax pointcloud: Project helix, un añadido de Autodesk aparecerá en futuras versiones de 3ds Max, el período de pruebas públicas terminó en junio del 2011, no sé nada más.
Vrmesh, comercial, es una colección de herramientas, hay una específica, reverse, no lo he probado. Editado: ahora sí, vide: siguiente mensajes.
Leios, comercial, tampoco sé nada.

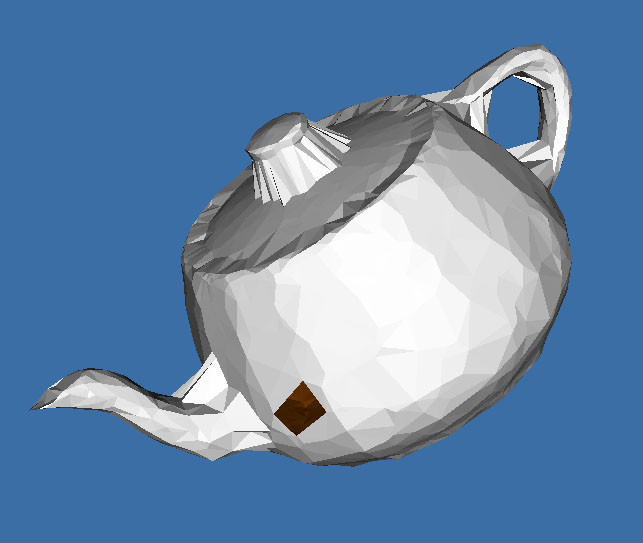

Sólo he conseguido esto. Para la construcción de la sueperficie, VR Mesh tiene un único parámetro, para ajustarlo al nivel de ruido de los datos, con bajo, medio o alto.
Meshlab tiene demasiados, he usado un algoritmo de reconstrucción de superficie llamado ball-pivoting, ajustando el radio y dejando el resto por defecto, las caras raras que salen pueden borrarse a mano, están sobre una malla más ajustada debajo, la triangulación es más suave y se parece más a lo que tenía que salir.
Con VR Mesh.
Archivo adjunto 161528
Con Meshlab.
Archivo adjunto 161529
-- IMÁGENES ADJUNTAS --
https://foro3d.com/attachment.php?attachmentid=161528
https://foro3d.com/attachment.php?attachmentid=161529
Pues ahora que lo dices, no :-l.
Este tema me servirá para un trabajo que tengo de mallas.
Me pregunto si es una chiste, un intento publicitario despistado, o va en serio y existe alguna, euh, no, no puede ser.Cita:
Iniciado por marioalv
Qué interesantes y qué gran nombre tienen las mallas ciclónicas. Es un buen material y con él se han hecho cosas hermosas.

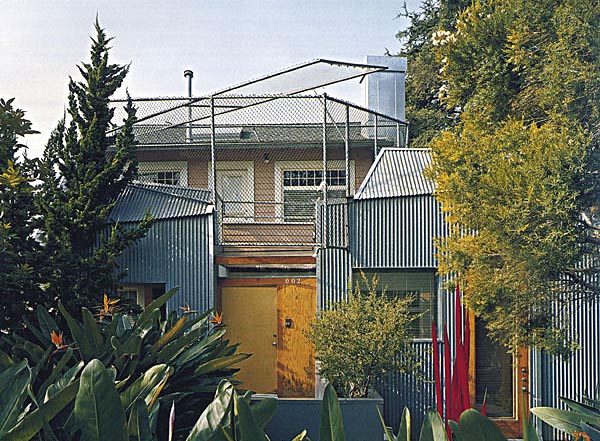

Como Frank Gehry, muchos años antes del Guggenheim, en su propia vivienda.
Archivo adjunto 199866

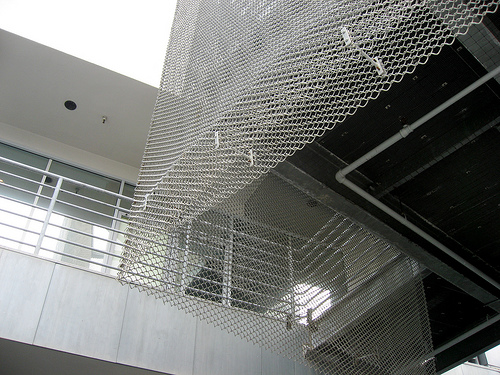

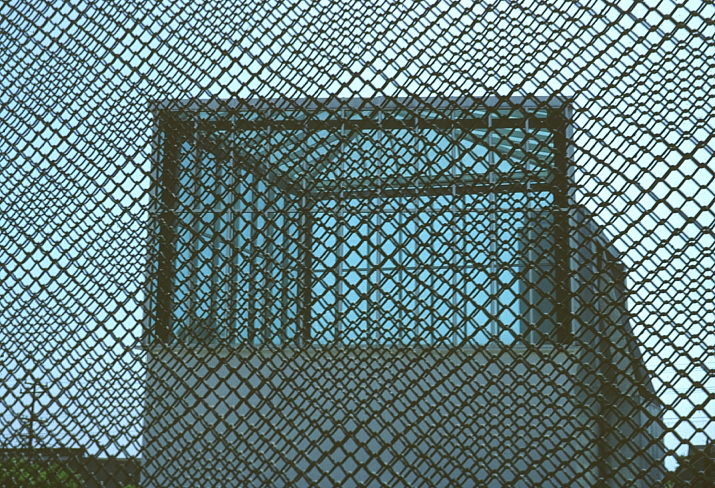

O en el mercado Edgemar en Santa Monica, con varias capas rodeando la torre.
Archivo adjunto 199867
Archivo adjunto 199868
Archivo adjunto 199869
O Alejandro de la Sota en el gimnasio del colegio Maravillas, que de bonita es casi una escultura sin serlo.
Archivo adjunto 199874
Archivo adjunto 199872
Archivo adjunto 199873
O fijaos en cómo desaparece y lo bien que queda, en este parque de juegos infantil en Madrid, (aunque no es malla ciclónica, es el equivalente a la tela de gallinero echa con cuerda anudada).
Archivo adjunto 199870
Archivo adjunto 199871
Cosas como estas me mantienen la esperanza de que algún día, algún día, un fan de las teteras vea mis renders y se registre para recomendarnos su blog.
Hermano, diré. Snif.
