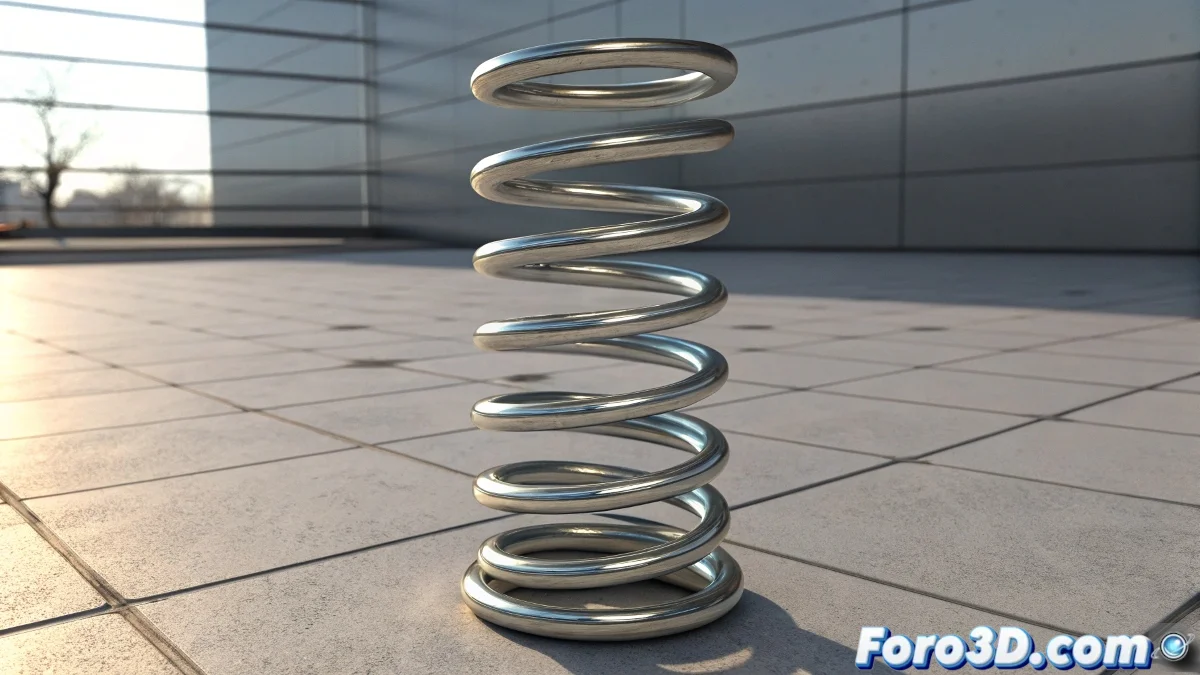

El Arte de Domar Muelles: Animación Realista de Springs en 3ds Max

Cuando los muelles deciden no rebotar
Animación de muelles en 3ds Max es uno de esos desafíos que parece simple hasta que intentas lograr ese movimiento orgánico y físico que caracteriza a los resortes reales. El problema principal suele estar en que los artistas intentan animar manualmente lo que debería ser un comportamiento procedural gobernado por leyes físicas. El resultado suele ser ese movimiento robótico que delata inmediatamente la animación manual.
Existen varios enfoques para animar muelles, desde los más simples usando controladores de parámetros hasta simulaciones complejas con Reactor o MassFX. La elección del método adecuado depende de la complejidad del efecto que necesites y del nivel de realismo que busques.
Método básico con controladores de parámetros
Para muelles simples, el enfoque más directo usa el controlador Waveform aplicado al parámetro de escala o a un modificador Stretch. Crea tu muelle como un helix con suficientes segmentos para deformarse suavemente, luego aplica un controlador Waveform de tipo Seno con amplitud y frecuencia ajustadas al comportamiento deseado.
La ventaja de este método es su simplicidad y control absoluto. Puedes previsualizar inmediatamente el movimiento y ajustar parámetros como la frecuencia de oscilación y el amortiguamiento mediante las curvas del controlador. Es ideal para muelles que necesitan un comportamiento perfectamente predecible.
- Helix con segmentos suficientes para deformación
- Controlador Waveform en parámetro de escala
- Ajuste de amplitud para compresión máxima
- Control de frecuencia para velocidad de oscilación
Un muelle bien animado es como un buen actor secundario: apoya la escena sin robar el protagonismo
Animación avanzada con Reactor Spring
Para simulaciones realistas donde el muelle interactúa con otros objetos, Reactor Spring es la solución profesional. Crea dos Rigid Bodies que representen los extremos del muelle, luego añade un Spring Constraint entre ellos. Los parámetros críticos son Stretch para la rigidez, Dampening para el amortiguamiento y Rest Length para la longitud en reposo.
Este método reproduce fielmente la física de resortes reales, incluyendo efectos como sobreoscilación y amortiguamiento progresivo. Es perfecto para escenas donde el muelle debe reaccionar a fuerzas externas como gravedad o colisiones con otros objetos.
- Spring Constraint entre dos Rigid Bodies
- Stretch alto para muelles rígidos
- Dampening para controlar rebotes
- Rest Length según longitud deseada
Técnica con modificadores y expresiones
Para control artístico total combinado con comportamiento físico, usa el modificador Stretch con expresiones matemáticas. Aplica Stretch al helix y controla el factor de estiramiento con una expresión que simule el movimiento armónico amortiguado. La fórmula básica sería algo como: amplitude * exp(-damping*time) * cos(frequency*time).
Este enfoque te da control matemático preciso sobre cada aspecto del movimiento mientras mantienes la capacidad de ajustar manualmente cualquier frame. Puedes incluso animar los parámetros de la expresión para crear efectos como muelles que se debilitan con el tiempo.
- Modificador Stretch con control por expresión
- Fórmula de movimiento armónico amortiguado
- Animación de parámetros para efectos especiales
- Combinación con keyframes manuales
Integración en escenas complejas
Cuando el muelle es parte de un mecanismo más grande, la jerarquía de vinculación se vuelve crucial. Usa Link Constraint o Position Constraint para conectar los extremos del muelle a los objetos que debería unir. Asegúrate de que el pivot point del muelle esté correctamente ubicado, generalmente en el centro geométrico.
Para muelles que deben colisionar con otros objetos, considera convertirlos en Soft Bodies en Reactor. Esto permite que no solo se compriman, sino que también se doblen lateralmente bajo carga, añadiendo una capa extra de realismo a la simulación.
- Correcta jerarquía y constraints
- Pivot points adecuadamente ubicados
- Soft Bodies para flexión lateral
- Collision detection con entorno
Dominar estas técnicas te permitirá crear desde simples resortes de bolígrafo hasta complejos sistemas de suspensión vehicular. Porque en el mundo de la animación 3D, hasta el muelle más simple puede convertirse en una obra de ingeniería digital cuando se anima con conocimiento 😏
