Cómo diseñar un estadio de tenis en AutoCAD para la Copa Davis
Diseñando la batalla de la Copa Davis en AutoCAD
Mientras España se prepara para enfrentarse a Dinamarca en la Copa Davis, incluso sin su estrella Alcaraz 🎾, el mundo del diseño técnico puede recrear este evento épico desde la pantalla. AutoCAD se convierte en el campo de juego perfecto para planificar cada detalle del partido, desde la disposición de las canchas hasta la estrategia visual del estadio. Esta aproximación permite combinar la precisión milimétrica del dibujo técnico con la pasión del deporte, ofreciendo una perspectiva única para analistas y aficionados. Quién dijo que el tenis solo se juega con raquetas?
Preparando el terreno de juego digital
El primer paso para recrear el partido es establecer las bases del proyecto en AutoCAD. Se recomienda comenzar configurando las unidades en metros, adecuadas para planos arquitectónicos de gran escala. La organización por capas es fundamental: Canchas, Jugadores, Estadio, Público y Luces deben tener su propia capa con colores distintivos. Este sistema permite manipular elementos de forma independiente y mantener un flujo de trabajo ordenado. Guardar el proyecto como copa_davis_estadio.dwg asegurará que no se pierda ningún saque virtual.
Dibujando la cancha con precision milimetrica
La cancha de tenis debe dibujarse respetando las dimensiones oficiales: un rectángulo principal de 23.77 metros de largo por 10.97 de ancho. 🏸 Luego se añaden las líneas internas, including las de saque, fondo y laterales, cada una con su estilo de línea específico. La red se representa con una línea central de grosor destacado. Para partidos de Copa Davis, often se necesitan varias canchas, por lo que duplicar este diseño base ahorrará tiempo valioso. La precisión aquí es crucial; un centímetro de más o menos podría cambiar el destino de un punto… virtual, por supuesto.
La representación técnica de eventos deportivos en AutoCAD no solo sirve para la visualización, sino también para el análisis táctico y la planificación logística de instalaciones.

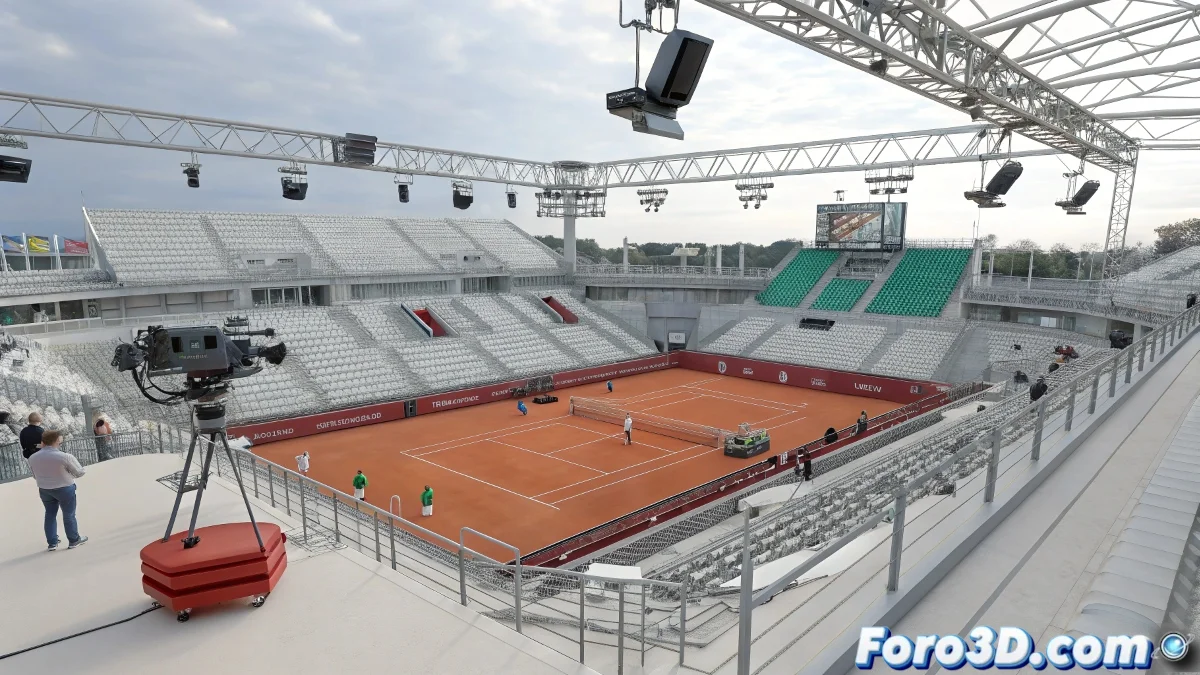

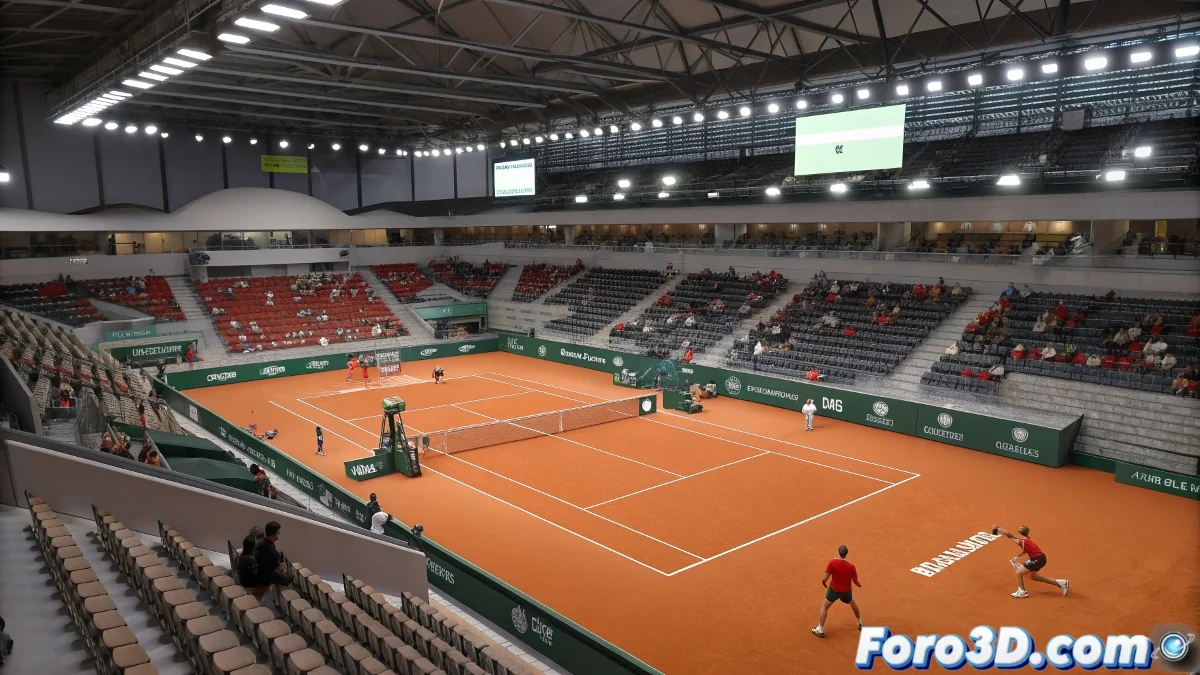

Modelando el estadio y sus elementos
Las gradas se crean utilizando curvas y polígonos alrededor de la cancha, adding detalles como accesos y escaleras para mayor realismo. No olvides las áreas técnicas: banquillos, zona de árbitros y espacios para soporte. Si el estadio tiene techo o iluminación especial, este es el momento de añadirlo con capas específicas. Este nivel de detalle transforma un simple dibujo en una herramienta de planificación poderosa. ✨
Colocando a los protagonistas: los jugadores
Los jugadores españoles y daneses se representan mediante bloques dinámicos o círculos, asignando colores diferentes para cada equipo. Se pueden agregar etiquetas con sus nombres y hasta flechas para indicar posibles movimientos o trayectorias de pelota. La ventaja principal sobre el partido real es que aquí podemos repositionar a los tenistas cuantas veces queramos, sin que protesten ni se cansen. 😄
Aspectos clave de presentación y estilo
- Textos y anotaciones: Incorpora cotas para mostrar distancias exactas y leyendas que expliquen la simbología utilizada.
- Estilos visuales: Asigna grosores de línea distintos para jerarquizar elementos; la cancha debe ser más prominente que el público.
- Iluminación 3D: En versiones 3D, añade luces tipo Spot para simular el ambiente real del partido, especially si es nocturno.
Exportando el proyecto para su uso
Una vez finalizado, guarda el archivo en formato DWG para futuras ediciones, pero exporta también a PDF o PNG para presentaciones o documentos. Crear layouts con varias vistas (planta, alzado, perspectiva) enriquece la documentación técnica. 🏆 Este plano no solo servirá para visualizar el partido, sino que podría usarse para la organización real de eventos futuros.
Al final, mientras los tenistas reales sudan la camiseta, los diseñadores podemos recrear el partido perfecto una y otra vez… sin un solo error de doble falta. Y si España gana o pierde, en nuestro diseño siempre podrá ganar. 😉
