Un paciente tratado con ortodoncia invisible desarrolló una reabsorción radicular severa en un incisivo lateral. Para esclarecer la causa, se digitalizó el alineador mediante Micro-CT y se obtuvo un escaneo intraoral de la arcada. El pipeline 3D, ejecutado en 3Shape, VGSTUDIO MAX y Geomagic Control X, reveló fuerzas de torsión no previstas en el diseño del alineador, superando el límite biológico del ligamento periodontal. Este caso demuestra que la biomecánica aparente no siempre coincide con la realidad vectorial. 🔬
Pipeline forense: de la voxelización al mapa de tensiones 🦷

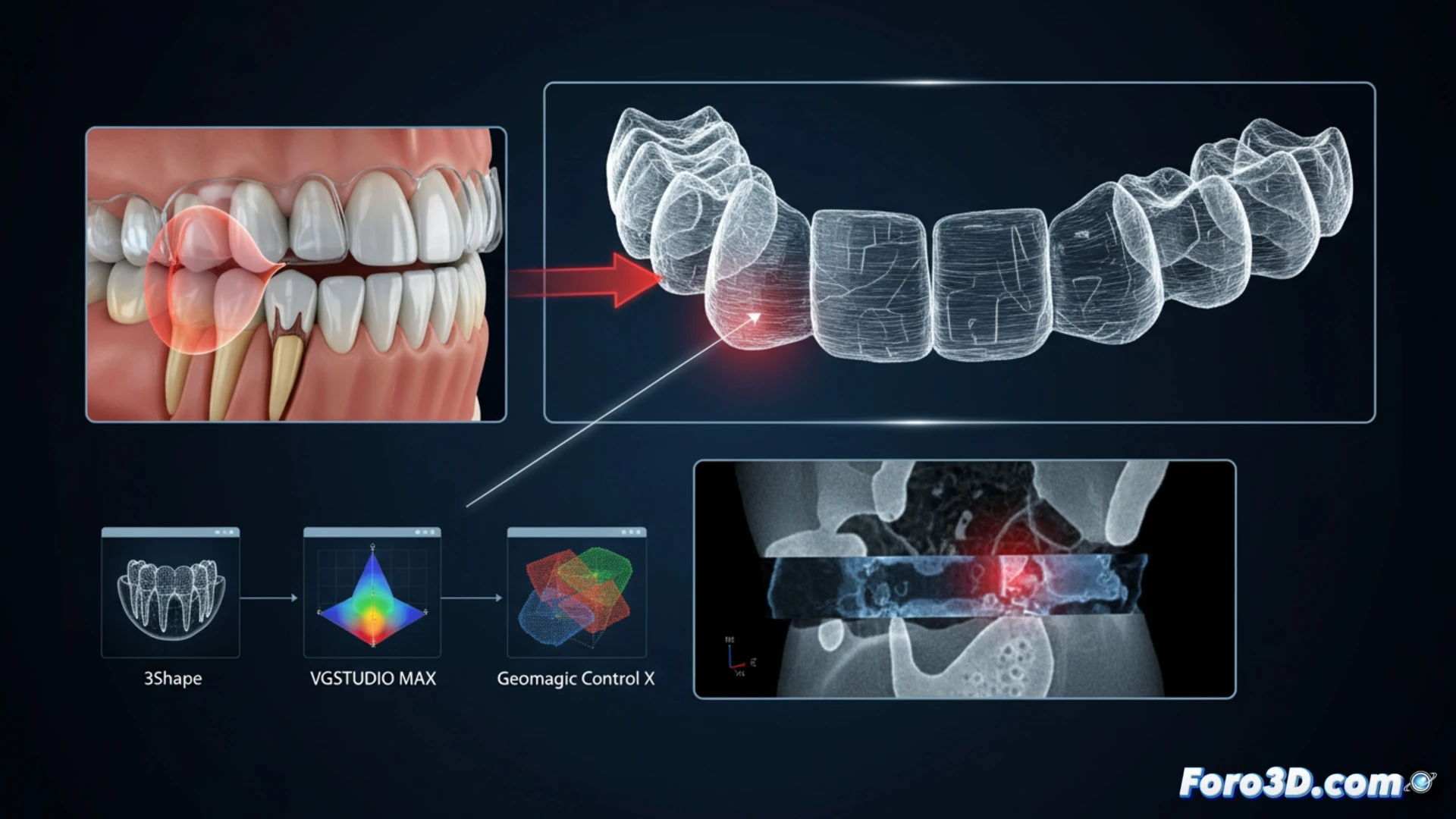

El flujo de trabajo comenzó con el escaneo intraoral del paciente para capturar la morfología radicular post-tratamiento. Paralelamente, el alineador usado se sometió a un Micro-CT con resolución de 10 micras. Ambos datasets se importaron a VGSTUDIO MAX para alinear las geometrías y realizar un análisis de desviación. La superposición reveló puntos de contacto anómalos en la cara palatina del incisivo. Utilizando Geomagic Control X, se generó un mapa de color que mostraba una zona de compresión excéntrica y un vector de torsión no previsto en el diseño original de 3Shape. La simulación retrospectiva evidenció que el alineador aplicaba un momento rotacional puro sobre la raíz, violando el rango fisiológico del ligamento periodontal.
La lección biomecánica: simular no es opcional, es ético ⚖️
Este caso subraya una verdad incómoda para la ortodoncia invisible: la estética del alineador no garantiza la inocuidad de su mecánica. La ausencia de un análisis de elementos finitos previo permitió que una torsión imperceptible para el ojo humano causara un daño irreversible. Integrar herramientas como VGSTUDIO MAX y Geomagic Control X en la fase de diseño no solo es una cuestión de precisión, sino de responsabilidad clínica. El ligamento periodontal no perdona los vectores invisibles.
¿Imprimirías este modelo en resina o filamento?
