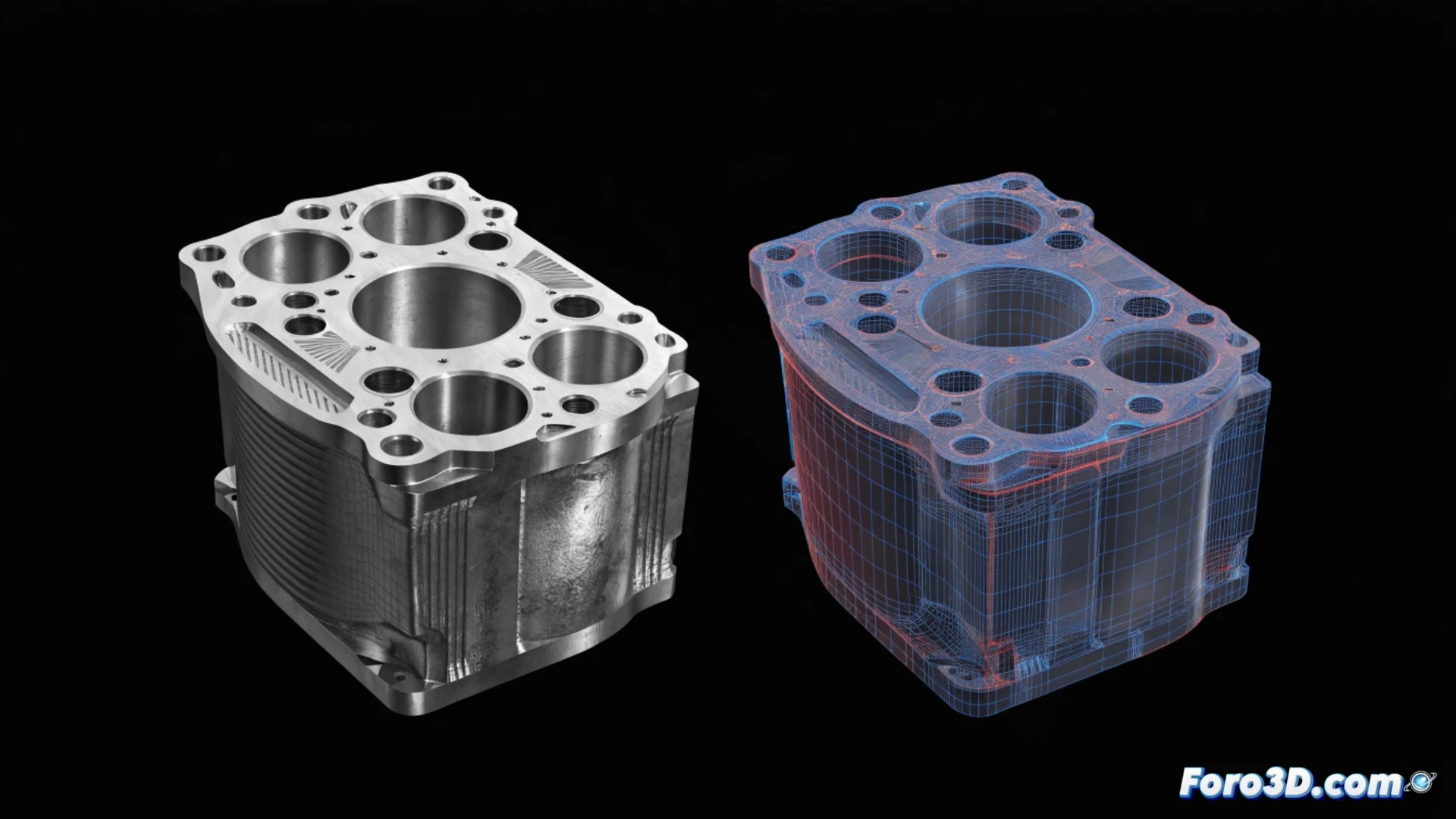

El oficio de ajustador mecánico exige tolerancias milimétricas y un ojo entrenado para detectar desviaciones. La tecnología 3D, mediante escaneo y modelado, permite comparar piezas reales con su diseño CAD original en minutos. Un ejemplo claro: al ajustar una junta de culata, un escáner 3D detecta deformaciones de 0.1 mm que a simple vista pasarían inadvertidas, ahorrando horas de rectificado.
Herramientas digitales para el trabajo fino 🔧
Para aplicar esta tecnología se necesita un escáner 3D de mano como el EinScan H o el Artec Leo, capaces de capturar geometrías complejas en segundos. El software clave es Geomagic Control X para análisis de desviaciones y SolidWorks o Fusion 360 para modificar modelos. El flujo es simple: escanea la pieza, importa el archivo STL al software de inspección, y superpón el diseño original. Las diferencias aparecen en un mapa de colores que indica zonas rojas (exceso de material) o azules (falta). Con esto, el ajustador decide dónde lijar, fresar o añadir material sin conjeturas.
El día que el escáner me dijo que tenía razón 📐
Recuerdo a un ajustador veterano que, tras horas calibrando un engranaje, sentía una vibración extraña. Su instinto le decía que el problema era el eje, pero el plano decía lo contrario. Sacó un escáner 3D prestado, lo pasó por la pieza y el software le mostró una desviación de 0.15 mm en el eje. Su jefe, que confiaba ciegamente en el plano, tuvo que aceptar la evidencia digital. Desde entonces, el ajustador lleva el escáner al trabajo y bromea: Ahora hasta el jefe cree en mis corazonadas, siempre que vengan con nube de puntos.
