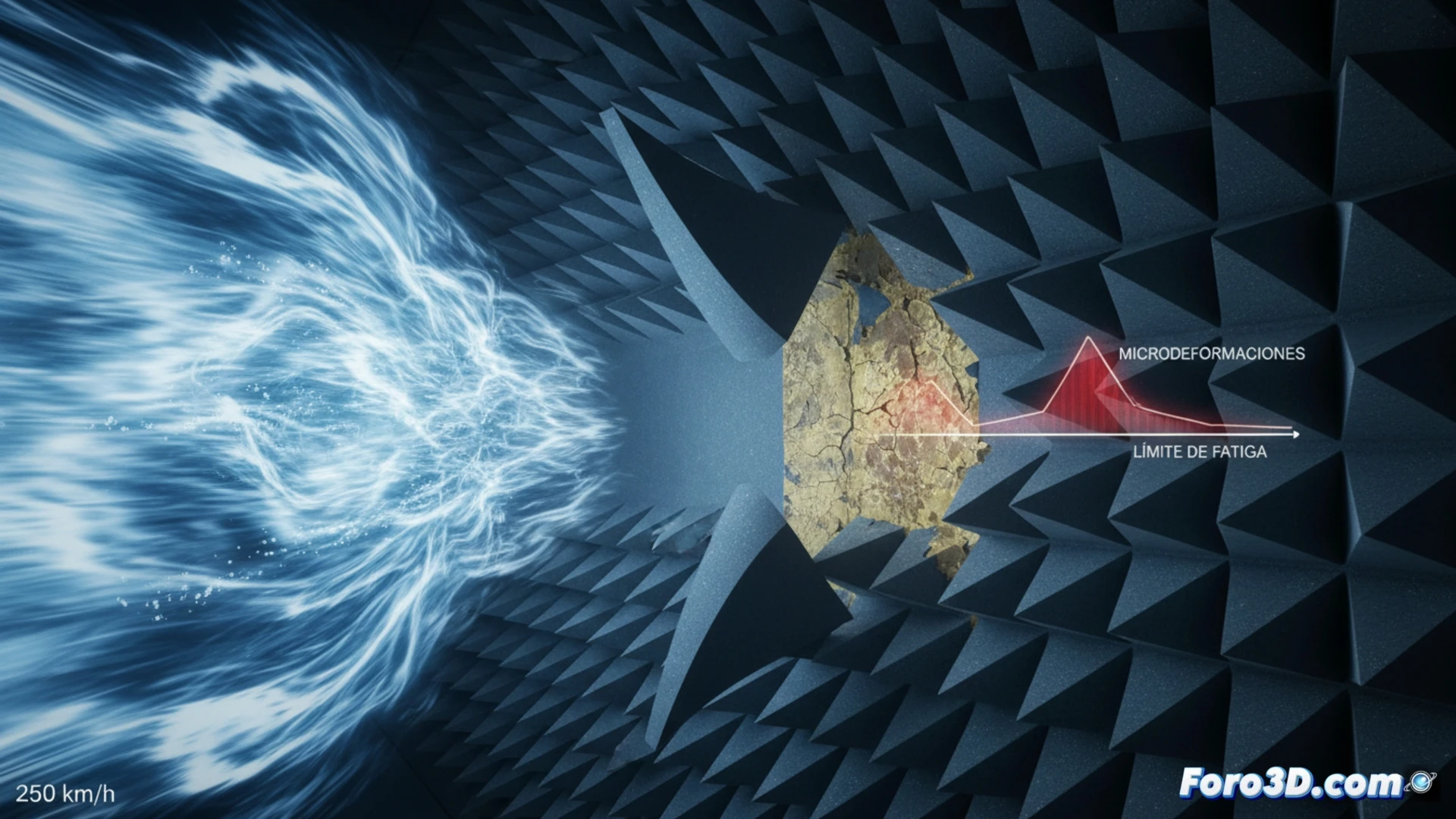

Durante una prueba aerodinámica a 250 km/h, las cuñas anecoicas de un túnel de viento se desprendieron, impactando contra el prototipo. El incidente no fue un simple error de montaje; el análisis reveló que la turbulencia del flujo de aire generó una presión de succión cíclica sobre el revestimiento. Este fenómeno, modelado mediante CFD en Star-CCM+, provocó microdeformaciones en el adhesivo que, tras acumularse, superaron el límite de fatiga del material, causando el desprendimiento.
Simulación de ciclos de carga mediante Star-CCM+ y reconstrucción 3D 🔬
El equipo utilizó Star-CCM+ para discretizar el dominio del túnel y calcular las fluctuaciones de presión sobre cada cuña. Los resultados de presión de succión se tradujeron en una señal de carga cíclica sobre el adhesivo. Para validar la geometría del fallo, se empleó RealityCapture para fotogrametría del área dañada y Revit para integrar el modelo BIM del túnel. Esto permitió correlacionar las zonas de mayor desprendimiento con los picos de presión dinámica, generando un mapa de vida útil del adhesivo. Las animaciones de deformación mostraron cómo la amplitud de la vibración del revestimiento aumentaba progresivamente con cada ciclo de turbulencia, hasta que la energía de deformación superó la tenacidad del pegamento industrial.
Lecciones para el diseño de uniones adhesivas en entornos extremos ⚙️
Este caso demuestra que la fatiga mecánica inducida por flujo turbulento no puede predecirse solo con ensayos estáticos. La combinación de CFD y modelado 3D permite a los ingenieros anticipar fallos en juntas adhesivas antes de que ocurran en pruebas reales. La próxima vez que veas un revestimiento desprendido en un vídeo de pruebas, recuerda que detrás hay un ciclo de carga oculto que el software de simulación ya debería haber detectado.
Que metodologia de simulacion por elementos finitos recomiendan para modelar la propagacion de grietas por fatiga en adhesivos estructurales bajo cargas aerodinamicas fluctuantes como las generadas en tuneles de viento a alta velocidad?
(PD: La fatiga de materiales es como la tuya después de 10 horas de simulación.)
