Un tanque de hidrógeno de estado sólido presentó una deformación crítica que bloqueó su sistema de refrigeración. El fallo se originó en la expansión volumétrica de los polvos de hidruro metálico durante los ciclos de carga y descarga. Para resolverlo, se implementó un pipeline 3D que integra VGSTUDIO MAX, Ansys y SolidWorks, permitiendo simular la compactación progresiva del material y predecir puntos de colapso térmico antes de que ocurran en el prototipo físico.
Pipeline 3D para análisis de compactación cíclica y tensión térmica 🔬

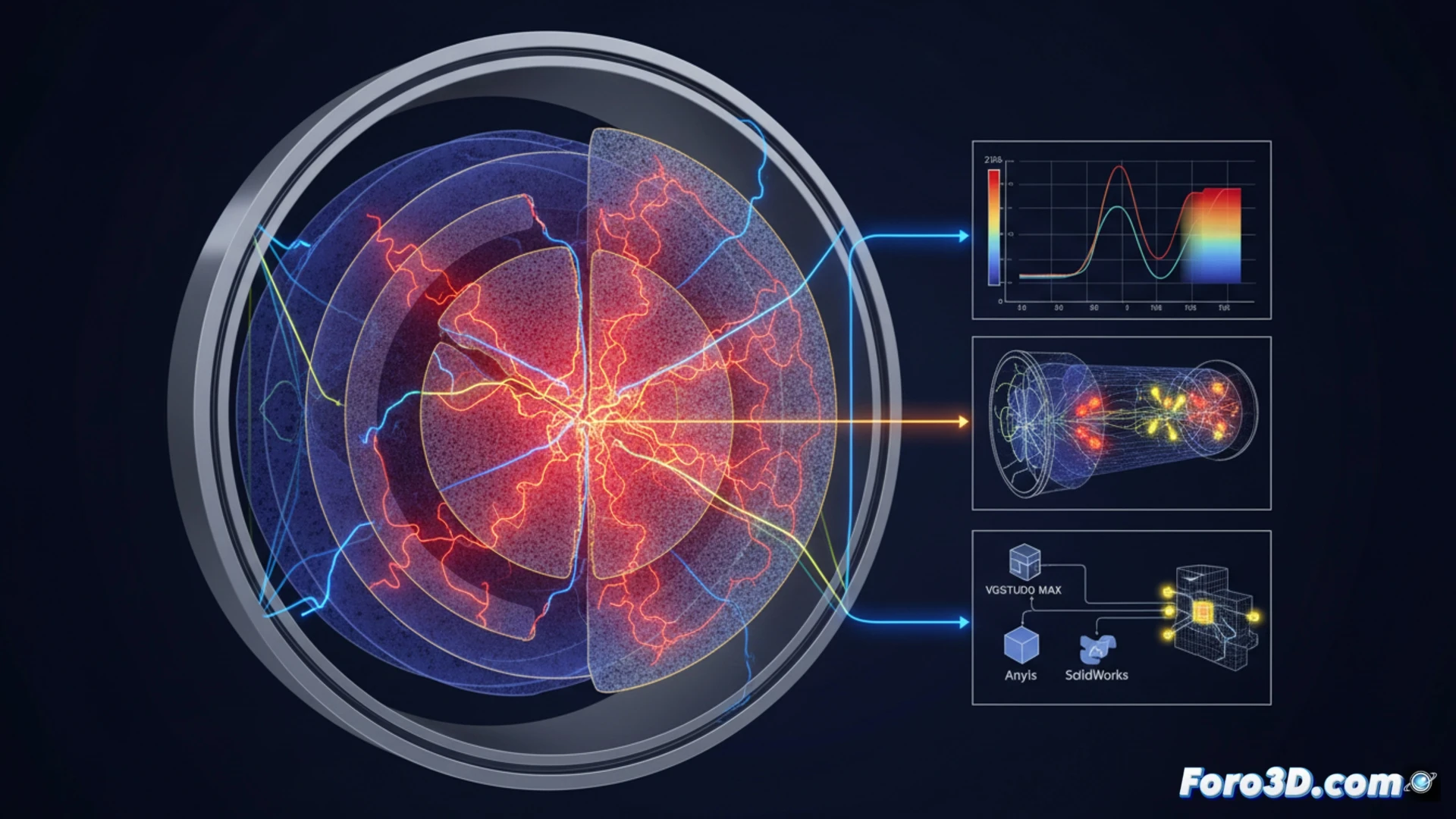

El flujo de trabajo comenzó con VGSTUDIO MAX para escanear y reconstruir la geometría interna del lecho de polvo de hidruro tras múltiples ciclos. Se identificaron zonas de compactación excesiva donde la porosidad disminuyó más de un 15%. Estos datos se exportaron a Ansys para simular la expansión volumétrica cíclica, aplicando cargas térmicas variables desde 20°C hasta 150°C. Los mapas de tensión resultantes revelaron que la deformación acumulada generaba un punto de contacto crítico contra las paredes del tanque. Finalmente, SolidWorks permitió rediseñar el espaciado interno y la geometría del serpentín de refrigeración, eliminando los puntos de fricción y asegurando la circulación del fluido.
Compactación invisible: el enemigo silencioso de los sistemas de hidrógeno ⚠️
El mayor desafío no fue la deformación inicial, sino su naturaleza progresiva e imperceptible. Cada ciclo de carga compactaba ligeramente el polvo, reduciendo el espacio libre para la expansión térmica. La simulación con Ansys mostró que tras 200 ciclos, la tensión acumulada superaba el límite elástico del contenedor. Este caso demuestra que la fatiga de materiales en hidruros metálicos no solo depende de la presión, sino de la interacción entre expansión volumétrica y degradación térmica. Ignorar este acoplamiento condena al sistema a un fallo mecánico prematuro.
