El desplazamiento de las varillas de acero dentro de una columna de hormigón armado no es un fallo instantáneo, sino un proceso progresivo gobernado por la fatiga del material. Cuando una estructura se somete a cargas cíclicas, como las generadas por sismos o vibraciones mecánicas, la adherencia entre el acero y el hormigón se degrada. Este fenómeno, conocido como pérdida de cohesión, permite que las varillas se deslicen dentro de la matriz, alterando la distribución de tensiones y comprometiendo la capacidad portante del elemento.
Modelado por elementos finitos del fenómeno de deslizamiento 🏗️

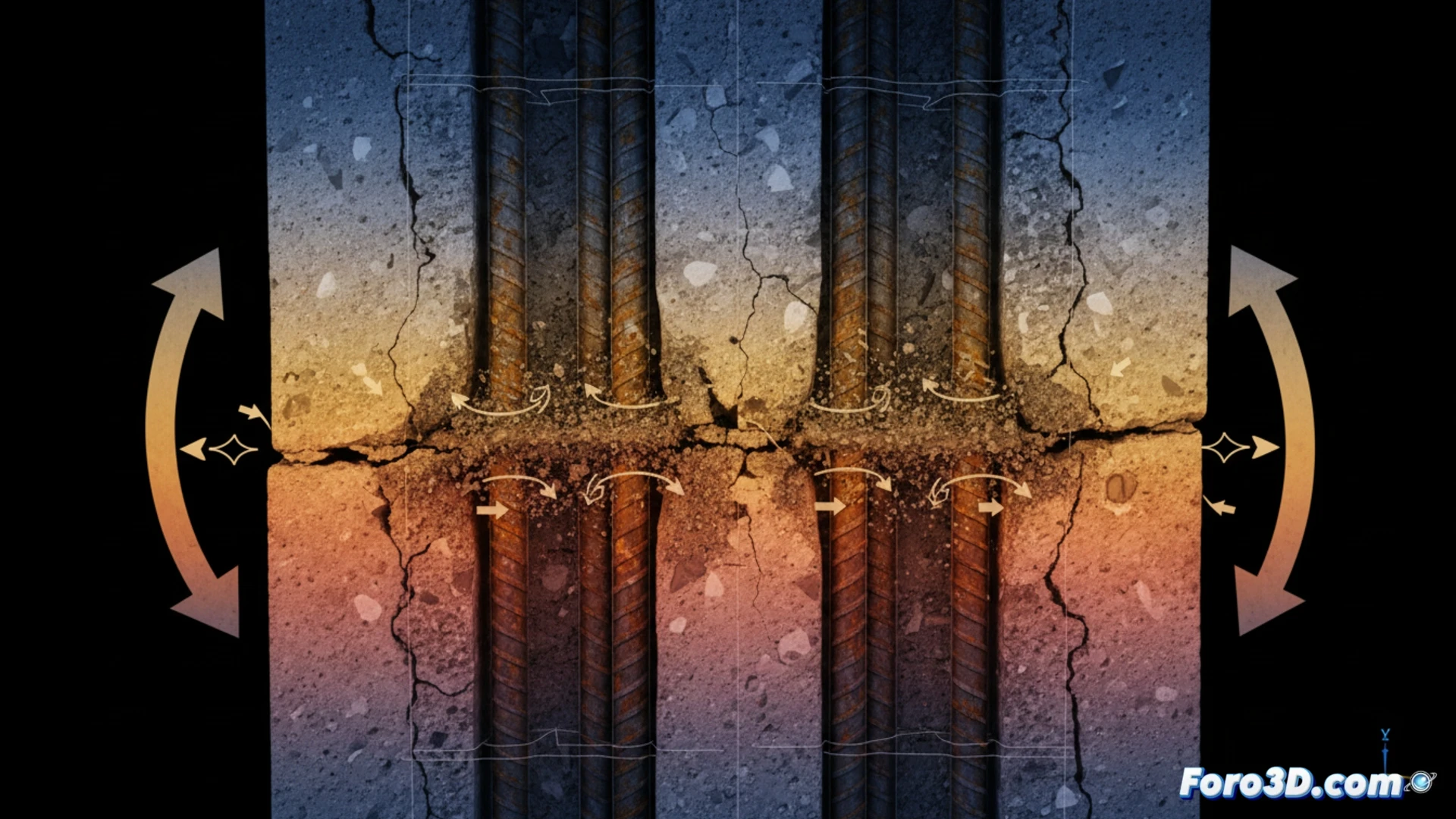

Para visualizar este comportamiento, se construye un modelo 3D en un software de elementos finitos que incluye la geometría exacta de la columna, el refuerzo longitudinal y los estribos. Se definen dos estados: un modelo sano, con adherencia perfecta, y un modelo degradado, donde se reduce el coeficiente de fricción entre el acero y el hormigón para simular el daño acumulado por fatiga. Al aplicar una carga cíclica axial y lateral, los mapas de tensión revelan que en el modelo degradado se concentran esfuerzos cortantes en los extremos de las varillas. Las deformaciones plásticas se disparan en las zonas de anclaje, generando un patrón de desplazamiento que puede exceder los 5 milímetros, suficiente para iniciar fisuras longitudinales visibles en la superficie del hormigón.
Implicaciones forenses y predictivas del análisis 🔍
La comparativa entre ambos modelos es clave para la ingeniería forense. Mientras que el modelo sano muestra una distribución uniforme de tensiones, el modelo degradado exhibe un desplazamiento diferencial que anticipa el colapso por pandeo del refuerzo. Este tipo de simulación permite a los ingenieros estructurales determinar la vida útil remanente de una columna dañada sin necesidad de ensayos destructivos. Además, al visualizar las zonas críticas de deslizamiento, se pueden diseñar estrategias de refuerzo localizado, optimizando los recursos en labores de rehabilitación sísmica.
Cómo modelar con precisión la degradación de la adherencia entre el acero y el hormigón en una simulación por elementos finitos para predecir el desplazamiento progresivo de las varillas bajo cargas cíclicas de fatiga
