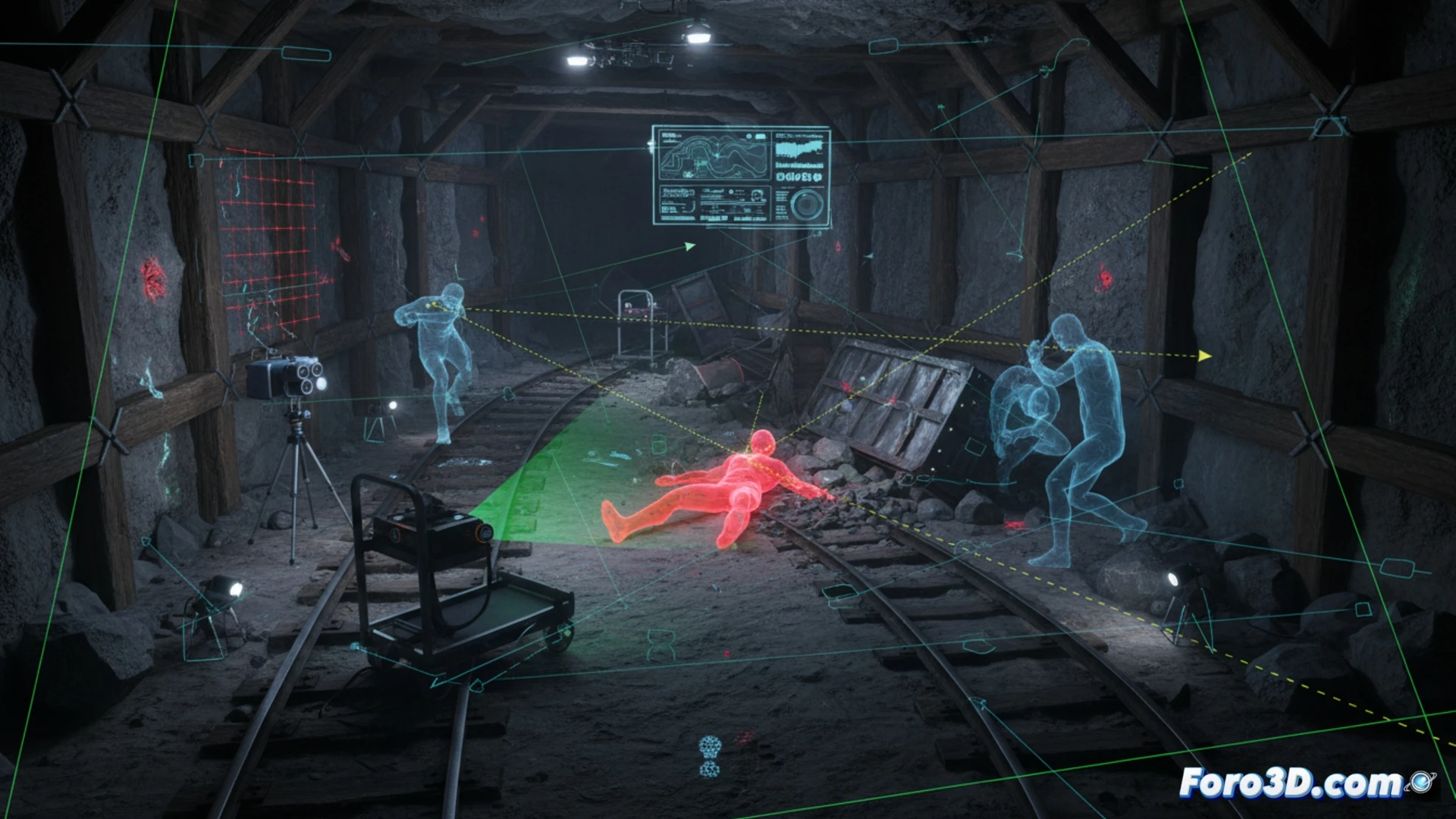

La documentación de una escena del crimen en una mina presenta desafíos extremos: oscuridad total, polvo en suspensión y geometrías irregulares. En este artículo técnico detallamos el flujo de trabajo forense para recrear un incidente violento ocurrido a 200 metros de profundidad. Combinamos fotogrametría con iluminación controlada, escaneo LiDAR terrestre y motores de juego para generar una réplica digital que permita a los investigadores analizar trayectorias balísticas y movimientos de los implicados sin alterar la escena real. 🎯
Captura de datos en condiciones de baja iluminación y geometría compleja 🛠️
El primer paso consiste en desplegar un escáner LiDAR de largo alcance (Faro Focus o Leica RTC360) en puntos estratégicos de la galería. Para compensar la ausencia de luz natural, se utilizan paneles LED de espectro completo montados en trípodes, minimizando sombras duras que podrían falsear la nube de puntos. Paralelamente, se realiza una captura fotogramétrica con una cámara DSLR de alto ISO y lente gran angular, sincronizando el disparo con un flash anular para evitar el viñeteo. Cada estación de escaneo se georreferencia mediante dianas codificadas, permitiendo fusionar los datos en un modelo unificado. La vegetación y el polvo fino se filtran en software como RealityCapture o Agisoft Metashape, obteniendo una malla texturizada con una precisión submilimétrica en las zonas de interés, como marcas de impacto o residuos de pólvora.
Simulación de trayectorias y validación judicial ⚖️
Una vez generado el gemelo digital de la mina, se importa a Unreal Engine 5 o Unity. Allí se integran las trayectorias balísticas calculadas mediante análisis de impacto y las posiciones de víctima y agresor basadas en la distribución de manchas de sangre. La simulación permite variar parámetros como la velocidad de desplazamiento o el ángulo de disparo, generando animaciones que los peritos pueden presentar en el tribunal. Este enfoque no solo agiliza la investigación, sino que ofrece una narrativa visual irrefutable para el juicio, superando las limitaciones de los informes tradicionales en 2D.
¿Cuál es la estrategia más efectiva para filtrar el polvo en suspensión de la nube de puntos generada por el escáner LiDAR durante la reconstrucción 3D de una escena criminal en una mina subterránea?
(PD: no olvides calibrar el escáner láser antes de documentar la escena... o podrías estar modelando un fantasma)
