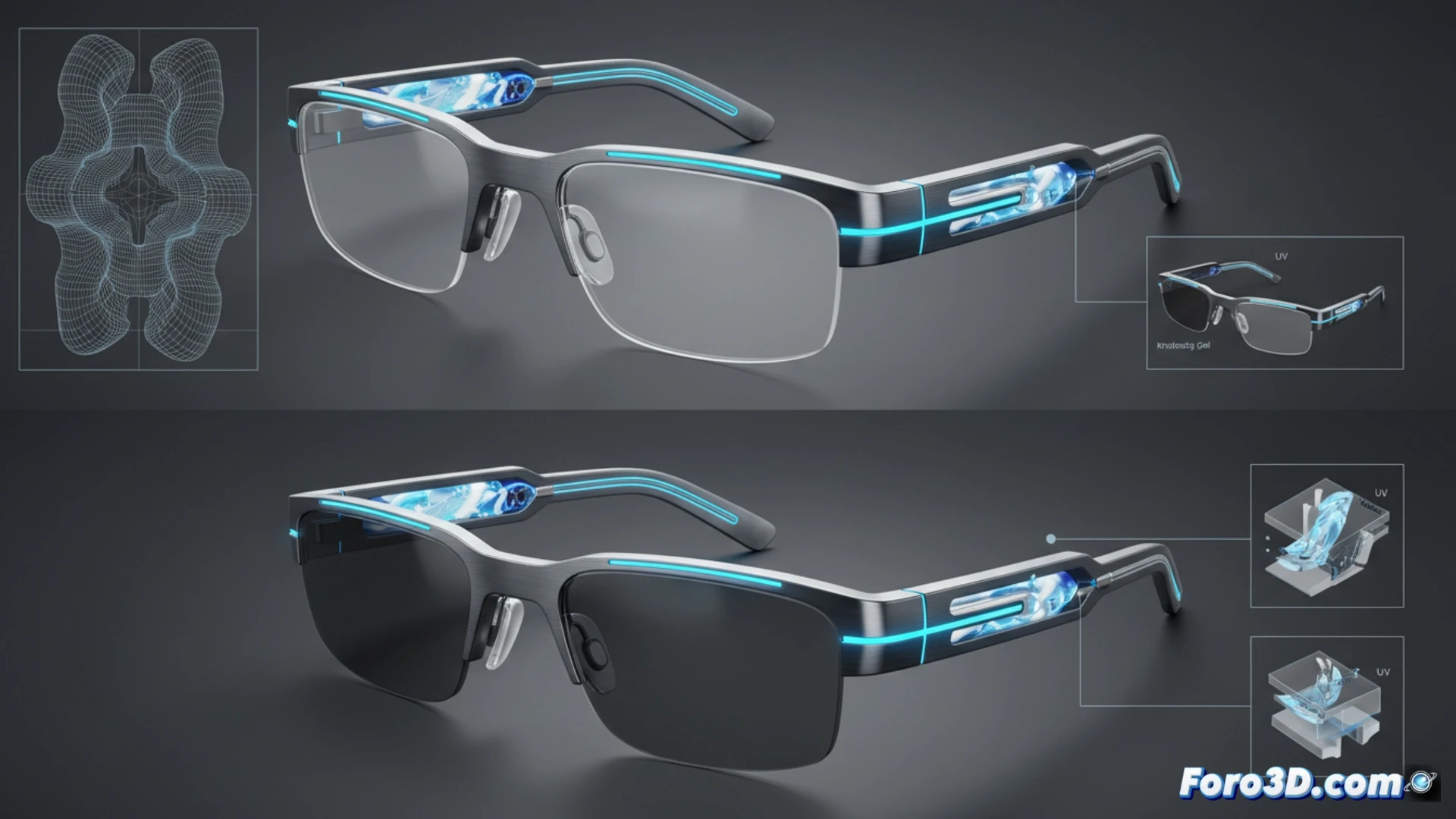

Abordamos el diseño de un producto conceptual que fusiona la óptica inteligente con la termorregulación física. Las gafas presentan lentes electrocrómicas que responden a la radiación UV, transitando de un estado transparente a un tinte oscuro. El reto técnico reside en las patillas, que albergan un gel refrigerante recargable en nevera. Este artículo detalla el flujo de trabajo en el modelado 3D de superficies complejas, la integración de mecanismos internos y las técnicas de renderizado para simular los estados dinámicos del producto.
Integración de Mecanismos en Superficies Nurbs 🛠️
El modelado comienza con la creación de la montura mediante curvas de clase A en software como Rhino o SolidWorks. La complejidad surge al diseñar el alojamiento para los contactos eléctricos de las lentes electrocrómicas dentro de un perfil de apenas 2mm de grosor. Para las patillas, se modela una cavidad interna sellada con un volumen preciso para el gel. Es crucial definir un espesor de pared que permita la conducción térmica sin comprometer la ergonomía. El acabado superficial requiere un análisis de reflectancia para simular el plástico mate y el metal cepillado. La transparencia del gel se logra con un material dieléctrico con índice de refracción de 1.33, similar al agua, pero con un tinte azulado para sugerir el efecto refrescante.
Renderizado y Configurador de Estados Dinámicos 🎨
Para la visualización, se configuran materiales duales para las lentes. Un nodo de mezcla controla la transición entre un vidrio transparente y un vidrio polarizado oscuro, vinculado a un control deslizante en el configurador 3D. El gel refrigerante se renderiza con un efecto de dispersión subsuperficial (SSS) para simular su densidad. La iluminación del estudio se ajusta con un sol HDRI para mostrar el oscurecimiento progresivo de las lentes. El configurador final permite al usuario alternar entre colores de montura y el nivel de tinte, presentando el producto como una pieza funcional lista para fabricación aditiva.
Cómo se puede optimizar la geometría del disipador de calor integrado en la montura para garantizar una disipación eficiente sin comprometer el peso y la ergonomía de las gafas electro-ópticas con refrigeración activa
(PD: Diseñar un producto en 3D es como ser arquitecto, pero sin tener que preocuparte por los ladrillos.)
