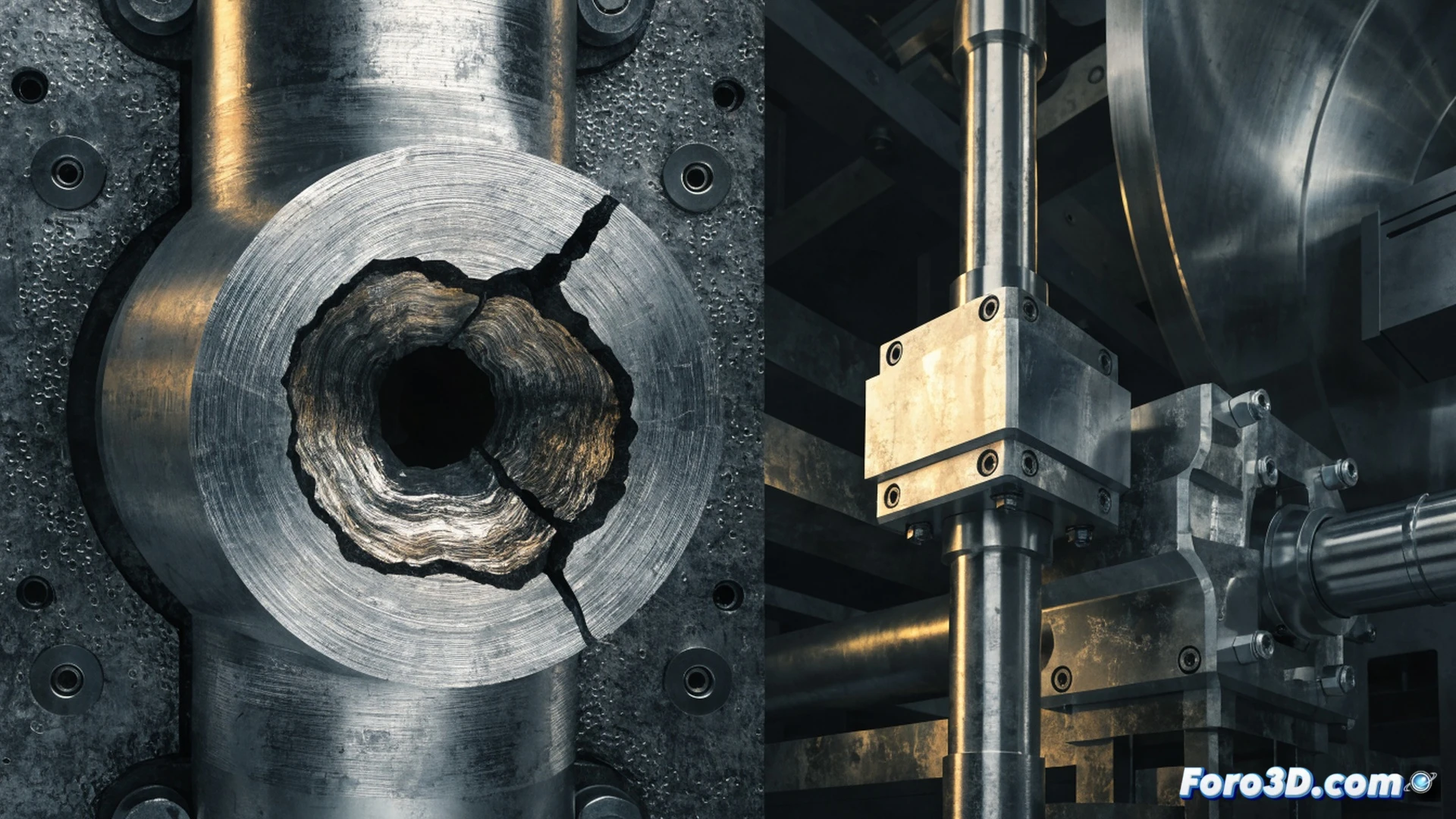

Un accidente por rotura de la columna guía en una máquina de inyección de aluminio a presión puso en jaque la producción. La falla, atribuida a fatiga térmica y mecánica combinada, se analizó mediante un pipeline 3D que combinó SolidWorks para modelado y Autodesk ReCap para escaneo de la pieza fracturada. Este caso sirve como ejemplo de los riesgos en procesos de alta exigencia cíclica.
Análisis del fallo con SolidWorks y ReCap 🔧
El proceso comenzó con el escaneo 3D de la columna rota usando Autodesk ReCap, generando una nube de puntos de alta precisión. Esta geometría se importó a SolidWorks para reconstruir el modelo sólido y realizar un análisis por elementos finitos. Los resultados mostraron concentración de tensiones en la zona de entalle, agravadas por ciclos térmicos que aceleraron la propagación de grietas. La combinación de cargas mecánicas y expansión diferencial fue la causa raíz.
La columna que dijo basta sin avisar 💥
La pieza aguantó como una espartana hasta que el calor y la presión le pidieron un baile que no pudo rechazar. El análisis reveló que la fatiga térmica hizo de cuchillo y la mecánica de mantequilla, dejando la columna más hecha trizas que un puzzle de mil piezas. Al menos, con SolidWorks y ReCap, el culpable no tuvo coartada: las marcas de fatiga eran más evidentes que un tornillo en un plato de sopa.
