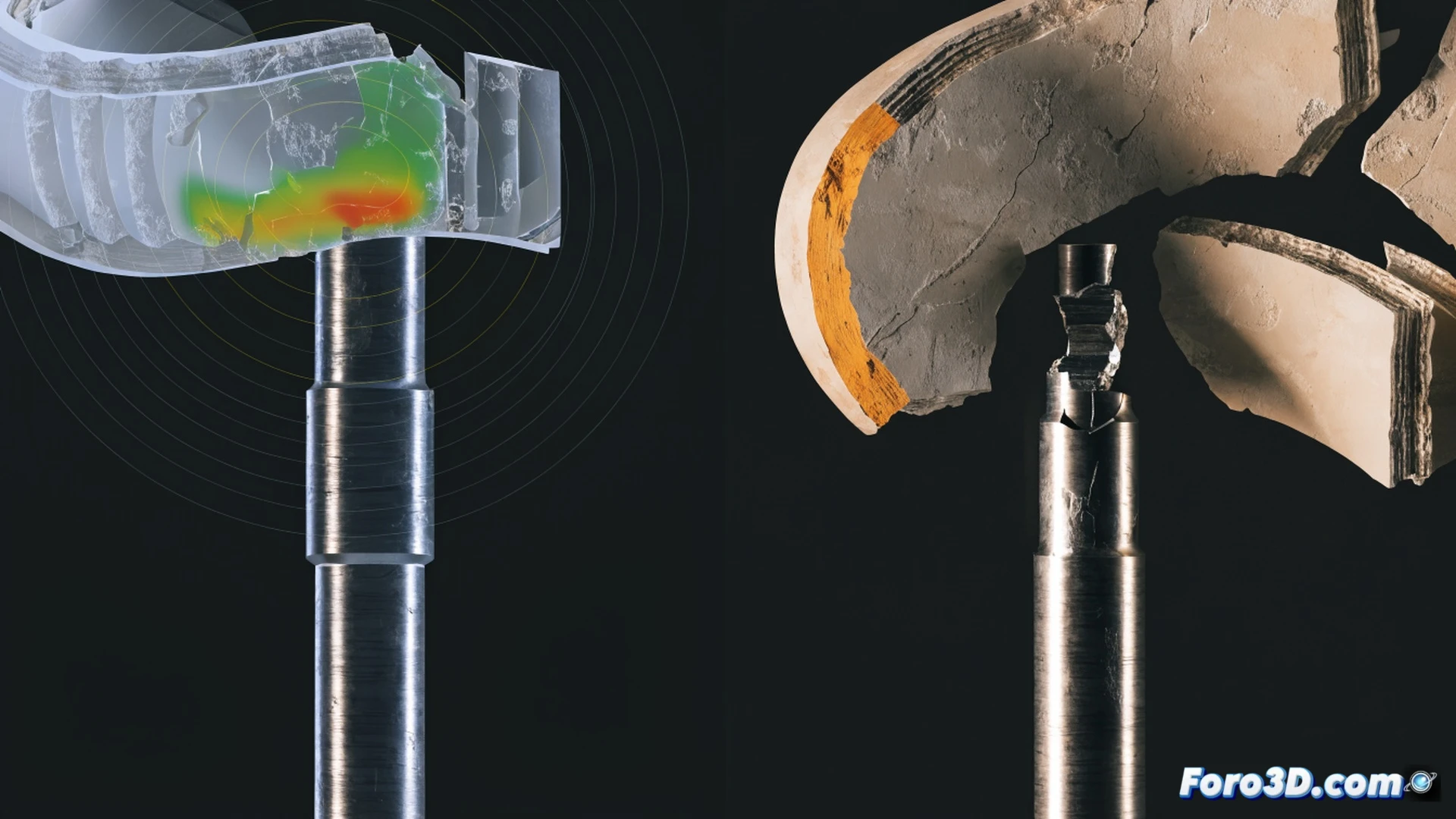

Un caso reciente de fractura en prótesis de cabeza radial revela las consecuencias de una desalineación milimétrica en el vástago de fijación. El desgaste severo aceleró el fallo mecánico del implante. Para el análisis del pipeline 3D se emplearon Materialise Mimics para segmentación y Geomagic Control X para la comparación dimensional entre el diseño original y la pieza fracturada.
Pipeline 3D: de Mimics a Control X para diagnóstico forense 🛠️
El proceso comenzó con la reconstrucción del volumen mediante Mimics, donde se segmentó el implante y el hueso circundante para obtener modelos 3D de alta precisión. Luego, en Geomagic Control X, se alineó el modelo CAD original contra el escaneo de la prótesis fracturada. Se detectó una desviación angular de 1.2 grados en el vástago, que generó un patrón de carga asimétrico. Este desgaste localizado produjo microfisuras en la zona de mayor tensión, culminando en la fractura completa del componente.
El milímetro perdido y el cirujano que no lo vio venir 🔍
Si el vástago hubiera entrado derecho, la prótesis aún estaría girando feliz. Pero un grado de desalineación es como tener un zapato con medio número menos: al principio solo molesta, pero después de miles de pasos acabas cojeando y con ampollas. En este caso, el implante dijo basta y se partió por la mitad. La moraleja: en cirugía ortopédica, los milímetros no perdonan. Y el software tampoco.
