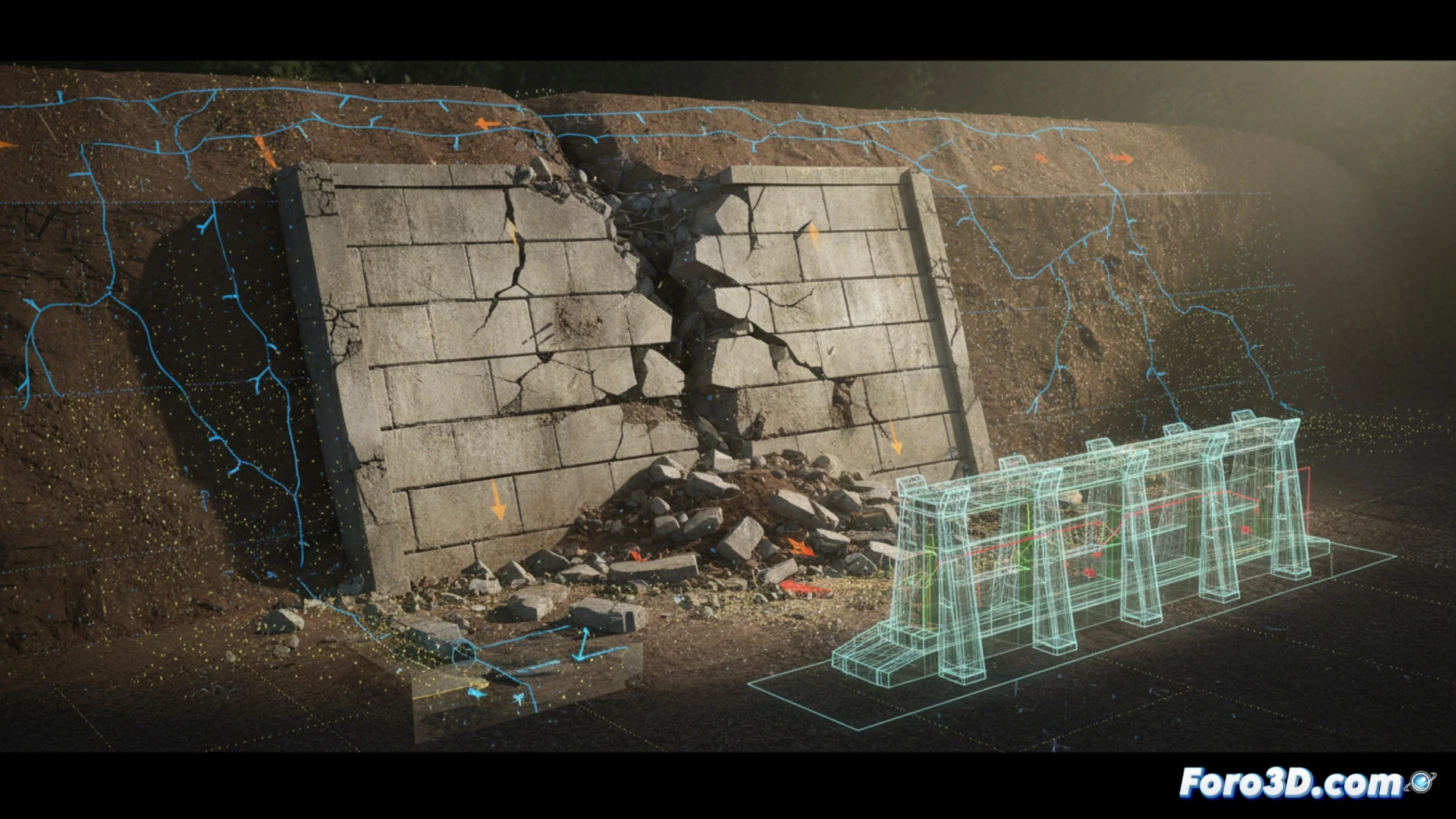

El colapso parcial de un muro de contención de 12 metros en una ladera urbana reveló grietas diagonales y desplazamiento del talud. Mediante fotogrametría y escaneo láser, se capturó la geometría post-falla para reconstruir el modelo 3D del estado dañado. El análisis identificó un drenaje deficiente como causa principal, generando presión hidrostática excesiva y fallo por vuelco. La simulación virtual permitió evaluar la redistribución de cargas.
Metodología de captura y análisis estructural con mallas poligonales 🏗️
Se utilizó un dron con cámara de 20MP para generar una nube de puntos de 2 millones de vértices, procesada en software de reconstrucción para obtener una malla de alta resolución. La comparativa entre el modelo original (basado en planos CAD) y el modelo dañado mostró una rotación de 4 grados en el bloque superior y fisuras de hasta 8 cm de apertura. El análisis de elementos finitos sobre la malla deformada calculó tensiones máximas de 3.2 MPa en la base, superando la resistencia del hormigón. Se simuló una rehabilitación con anclajes pasivos y un drenaje subhorizontal, reduciendo la tensión a 1.1 MPa.
Lecciones para la reconstrucción virtual de ruinas 🧩
Este caso demuestra que el modelado 3D no solo documenta el desastre, sino que permite predecir el comportamiento de la ruina bajo nuevas cargas. La reconstrucción virtual de la solución propuesta integró el muro reparado con el terreno circundante, validando la estabilidad a largo plazo. Para el nicho de reconstrucción de ruinas, esta metodología ofrece un flujo de trabajo replicable: capturar, diagnosticar y simular antes de intervenir físicamente, minimizando riesgos y costos.
Cómo puede el modelado 3D diferencial basado en fotogrametría de vuelos con drones pre y post-colapso identificar con precisión los vectores de desplazamiento y las tensiones residuales en un muro de contención de 12 metros con falla diagonal para optimizar el diseño de su rehabilitación estructural?
(PD: Reconstruir ruinas es como hacer un puzzle sin saber cuántas piezas faltan. Pero al menos puedes inventarte las que falten.)
