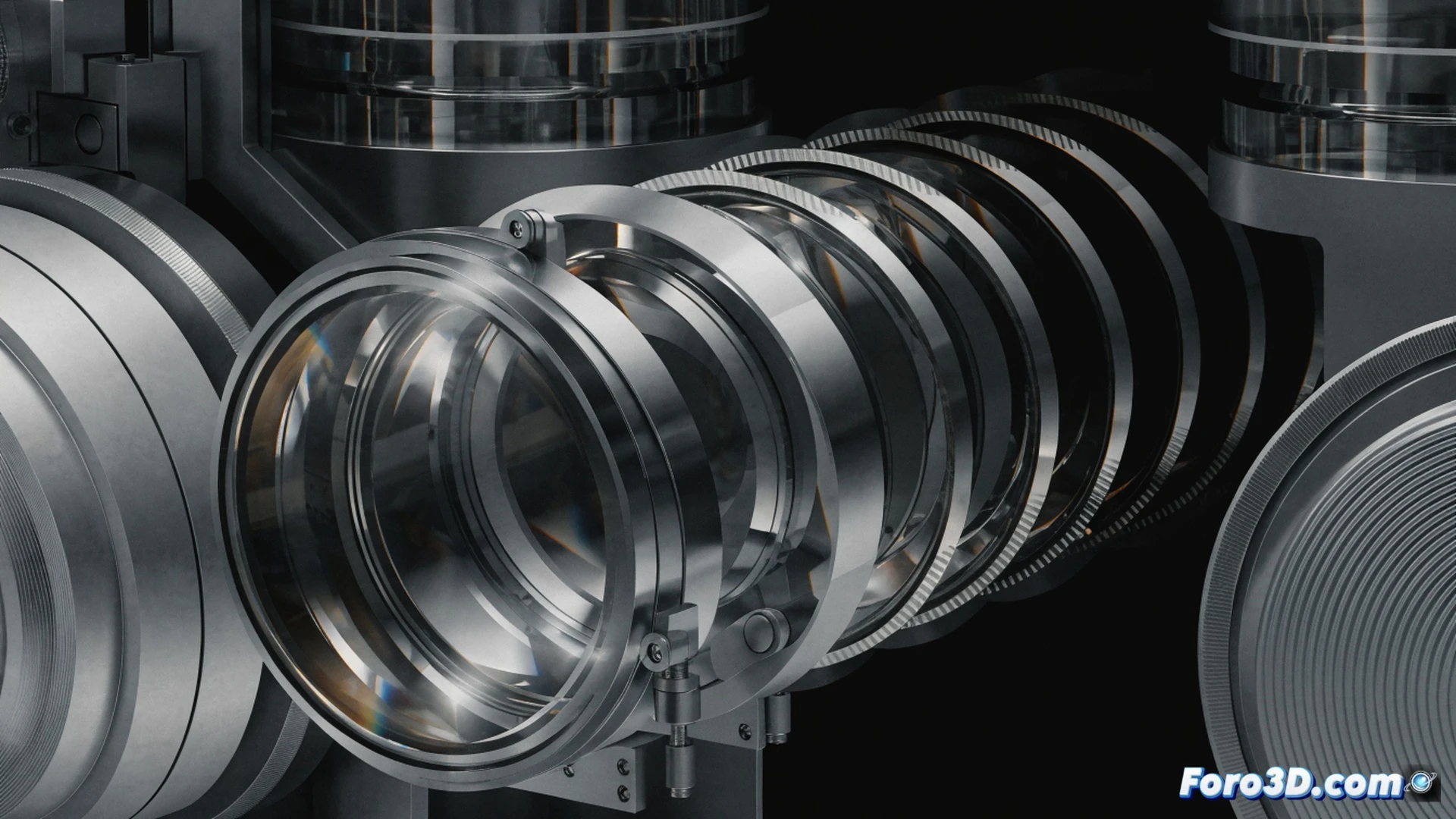

En el mundo de la litografía de precisión, un fenómeno esquivo desafía a los ingenieros: la distorsión óptica inducida por un gradiente térmico residual. Este problema, originado por la absorción mínima de energía láser en los elementos de vidrio, provoca desviaciones nanométricas en la proyección de patrones. Para comprenderlo, se emplean herramientas de metrología como GOM Inspect y simulaciones multifísicas con COMSOL Multiphysics.
Modelado del gradiente térmico con COMSOL y verificación en GOM Inspect 🔬
El análisis comienza en COMSOL, donde se simula la transferencia de calor en el elemento óptico considerando la absorción residual del haz láser. Los resultados muestran un perfil de temperatura no uniforme que genera un índice de refracción variable, distorsionando el frente de onda. Luego, en GOM Inspect, se escanea la pieza física para comparar la deformación real con la simulada. La correlación entre ambos datos permite ajustar los parámetros del modelo y predecir el comportamiento bajo diferentes cargas térmicas.
El vidrio que transpira, o cómo la física te juega una mala pasada 😅
Resulta que el cristal del litógrafo, que debería ser un pasivo perfecto, se comporta como un atleta sudoroso bajo el sol del láser. El calor residual se acumula en puntos aleatorios, creando lentes térmicas que desenfocan la imagen justo cuando más necesitas precisión. Mientras tanto, los ingenieros miran la simulación y piensan: al menos COMSOL no se queja del calor, aunque GOM Inspect les devuelva una nube de puntos que parece un mapa de carreteras en hora punta.
