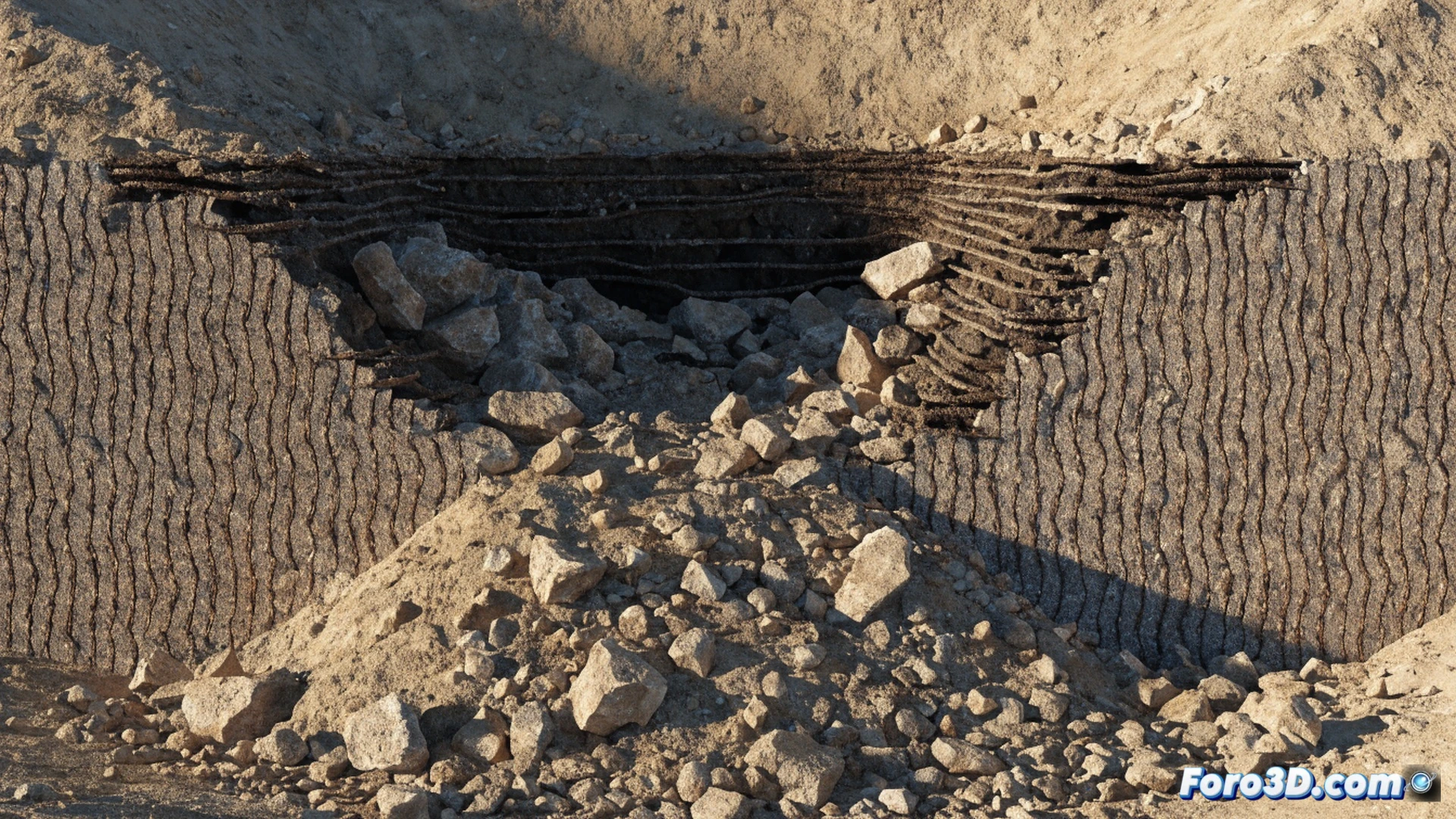

El fallo de un muro de sostenimiento de suelo reforzado ha puesto en alerta a la ingeniería geotécnica. El desprendimiento de los paneles frontales se produjo por la corrosión de las tiras de acero internas, un fenómeno que suele pasar desapercibido hasta que la estructura cede. Este caso concreto se analizó con un pipeline 3D que combinó ContextCapture para la nube de puntos y Plaxis 3D para la simulación numérica del comportamiento.
Pipeline 3D: de la nube de puntos a la simulación en Plaxis 3D 🏗️
El flujo de trabajo comenzó con la captura del terreno colapsado mediante fotogrametría en ContextCapture, generando una nube de puntos y un modelo de malla. Esta geometría se importó a Plaxis 3D para modelar el terreno, los paneles y las tiras de acero. Se calibraron parámetros de corrosión y resistencia para reproducir el desprendimiento. El análisis mostró que la pérdida de sección en las tiras redujo su capacidad de anclaje, iniciando el fallo progresivo de los paneles frontales.
El acero se oxidó y el muro dijo adiós 🦀
Al parecer, las tiras de acero decidieron jubilarse antes de tiempo. Mientras los ingenieros confiaban en que el refuerzo aguantaría, la corrosión trabajaba en silencio, como un carcoma metálico. El muro, que debía sostener el terreno, terminó haciendo el pino. Lo peor es que nadie le avisó al panel frontal que se iba a quedar sin soporte. Menos mal que ContextCapture y Plaxis 3D están para echarle la culpa a los datos.
