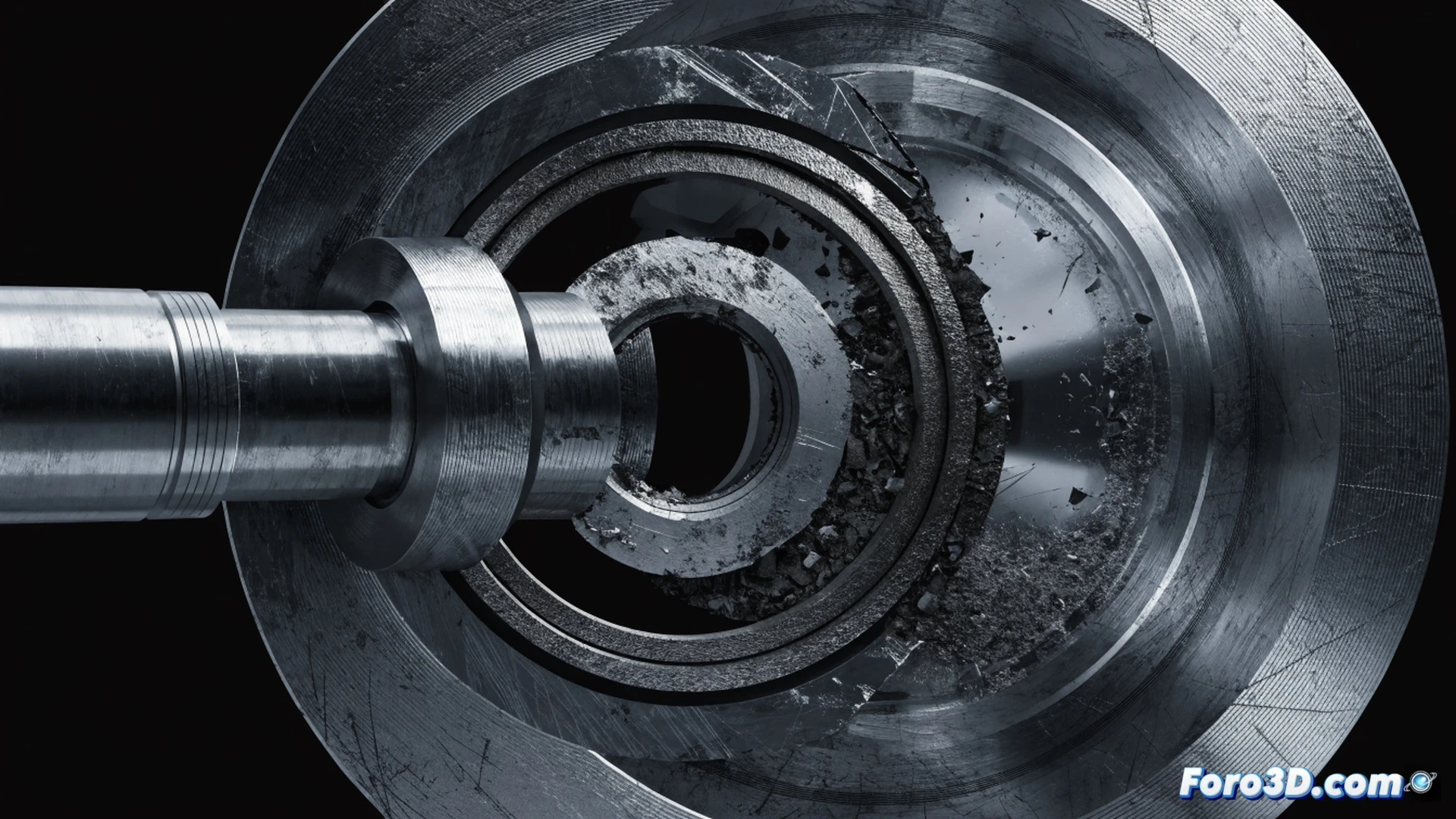

El desgaste prematuro en sellos mecánicos de bombas químicas es un problema recurrente en entornos industriales. En esta ocasión, abordamos un caso concreto donde la fricción excesiva provocó el fallo del sello, originado por una desalineación del eje rotatorio. Utilizando PolyWorks para el análisis de nubes de puntos y Autodesk Fusion para la reconstrucción CAD, se identificaron las causas raíz del desalineamiento y su impacto directo en la integridad del componente.
Reconstrucción 3D y análisis de tolerancias con PolyWorks y Fusion 🔧
El proceso comenzó con el escaneo 3D del conjunto bomba-sello mediante un sistema de luz estructurada. La nube de puntos se procesó en PolyWorks para alinear las superficies teóricas del modelo CAD original con la geometría real. Se detectó una desviación angular de 0.15 grados en el eje, suficiente para generar un contacto anómalo entre las caras del sello. Posteriormente, en Autodesk Fusion se modeló la condición de desalineación y se simuló la distribución de presión. Los resultados mostraron un aumento localizado de la temperatura de fricción, acelerando la degradación del material de carburo de silicio.
Cuando el eje decide bailar por su cuenta 💃
Al parecer, el eje rotatorio decidió que alinearse con el estator era demasiado convencional. Prefirió un leve coqueteo de 0.15 grados, suficiente para que el sello mecánico protestara calentándose como una plancha olvidada. El culpable fue un soporte flojo que permitió el movimiento. La moraleja es simple: si tu bomba empieza a sonar como una cafetera enojada, revisa la alineación antes de que el sello decida tomar vacaciones permanentes.
