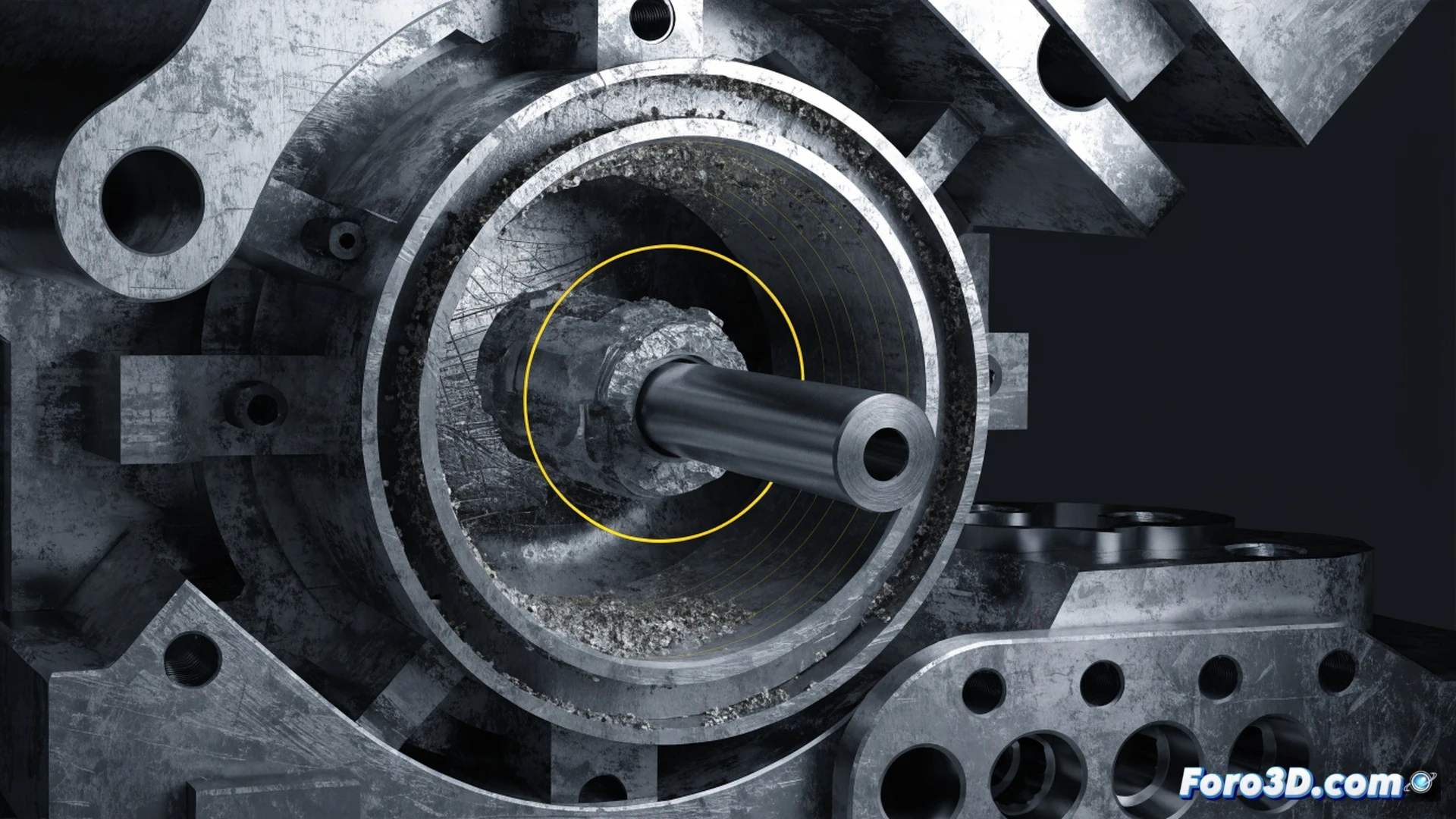

En este artículo analizamos un caso recurrente en maquinaria industrial: el fallo prematuro del cierre de una bomba hidráulica. La causa principal fue un desgaste abrasivo severo inducido por la excentricidad del eje motriz. Para documentar y entender el problema, se empleó un pipeline 3D con PolyWorks para la captura y análisis de la geometría, y Autodesk Fusion para la reconstrucción y simulación del conjunto.
Pipeline 3D: De la nube de puntos a la simulación del desgaste 🔧
El proceso comenzó con el escaneo del eje y la carcasa de la bomba mediante PolyWorks, generando nubes de puntos de alta densidad. Se identificó una excentricidad de 0.15 mm en el eje motriz, suficiente para provocar un contacto irregular entre las caras del cierre. La importación de estos datos a Autodesk Fusion permitió modelar la superficie desgastada. La simulación cinemática reveló que la carga cíclica, combinada con partículas abrasivas del fluido, aceleró la pérdida de material en la cara estacionaria.
El baile loco del eje: cuando 0.15 mm arruinan tu domingo 💃
El eje no baila bien ni aunque le pongas música de salsa. Esa pequeña excentricidad convirtió el cierre en una pista de baile para partículas abrasivas. El resultado: un desgaste que parece obra de un roedor con lija. Lo curioso es que el resto de la bomba estaba como nueva, pero el cierre dijo basta. Moraleja: si tu eje tiembla más que un flan, ni el mejor sello hidráulico te salvará el fin de semana.
