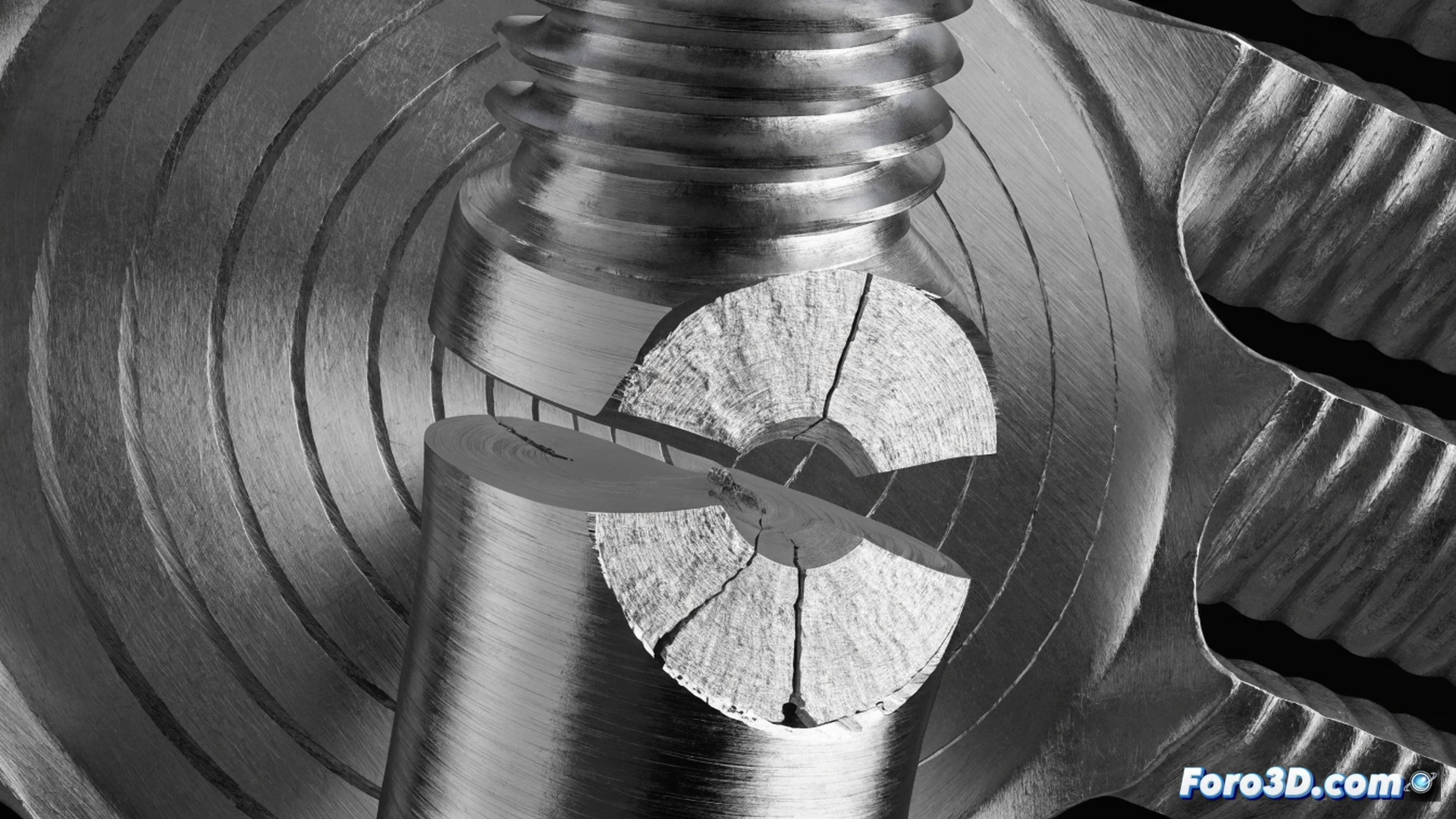

El fallo de una aguja para punción lumbar guiada durante una intervención llevó a los ingenieros a investigar una fractura por flexión. Tras el análisis, se descubrió que el origen del problema residía en una desalineación microscópica durante el proceso de trefilado del tubo de acero. Este defecto, apenas visible, generaba concentraciones de tensión que comprometían la integridad del instrumento bajo cargas clínicas normales.
Pipeline 3D: de VGSTUDIO MAX a Ansys para el fallo 🔧
El equipo recreó el proceso de fabricación en un pipeline digital. Primero, se escaneó la aguja fracturada con tomografía computarizada en VGSTUDIO MAX para obtener una nube de puntos precisa del defecto. Luego, se importó la geometría a Ansys para simular el trefilado y la carga de flexión. Los resultados mostraron que una desviación de 0.02 mm en el dado de trefilado generaba una zona de cizallamiento cíclico, reduciendo la resistencia a la fatiga del material en un 30 por ciento.
El dado que torció el camino de la aguja ⚙️
Lo más curioso del caso es que el operario de la máquina de trefilado llevaba diez años ajustando el dado a ojo, con la fe de un fontanero. Nadie revisó la alineación porque siempre funcionó. Ahora, el protocolo incluye un calibrador láser y un cursillo sobre por qué no conviene confiar en la intuición cuando se fabrican objetos que perforan médulas. La moraleja: un milímetro de desvío, una columna de por medio.
