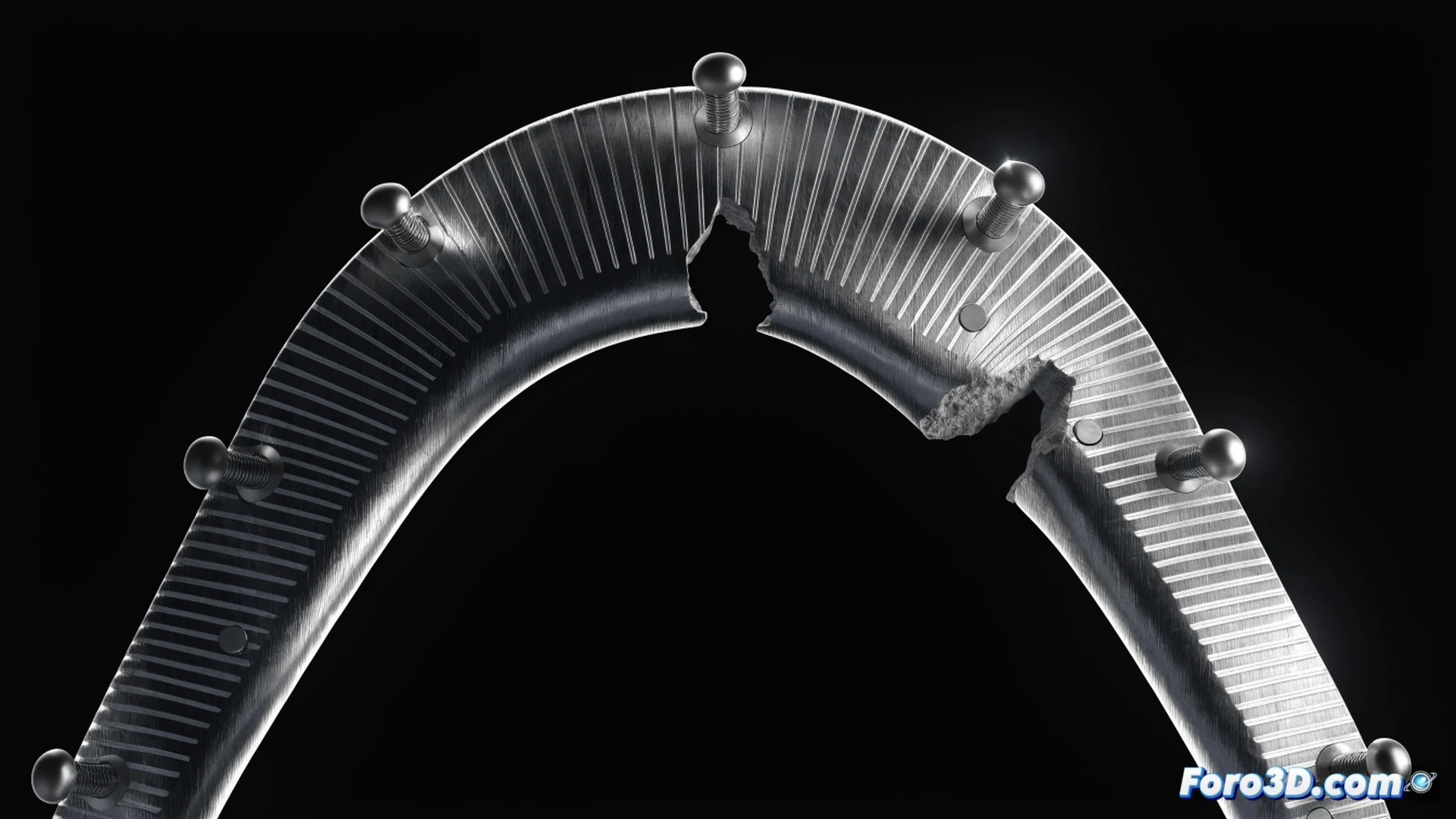

Las placas de fijación mandibular enfrentan un desafío mecánico poco discutido: la fractura por fatiga de bajo ciclo. Este fallo suele originarse en una entalladura generada durante el doblado quirúrgico de la placa. La concentración de esfuerzos en esa zona reduce drásticamente la vida útil del implante, un problema que combina biomecánica con procedimientos clínicos habituales.
Pipeline 3D: de Slicer a Abaqus para simular el fallo 🛠️
El flujo de trabajo comienza con 3D Slicer, donde se segmentan las tomografías para obtener la geometría ósea del paciente. Luego, se modela la placa con su entalladura característica. El análisis por elementos finitos en Abaqus permite simular cargas cíclicas de masticación. Los resultados muestran que la zona de doblado concentra tensiones hasta tres veces superiores al material base, iniciando grietas que progresan hasta la fractura completa en menos de mil ciclos.
El doblez que te deja sin mandíbula (y sin cena) 🥩
Resulta que el cirujano, al ajustar la placa con unos alicates en plena operación, crea sin querer el punto débil del sistema. Es como comprar un coche y que el mecánico le haga un muesca al chasis para que entre en el garaje. El implante aguanta lo justo hasta que intentas morder un filete. La próxima vez, pide que doblen la placa con cariño, o mejor, que pidan una pre-doblada de fábrica.
