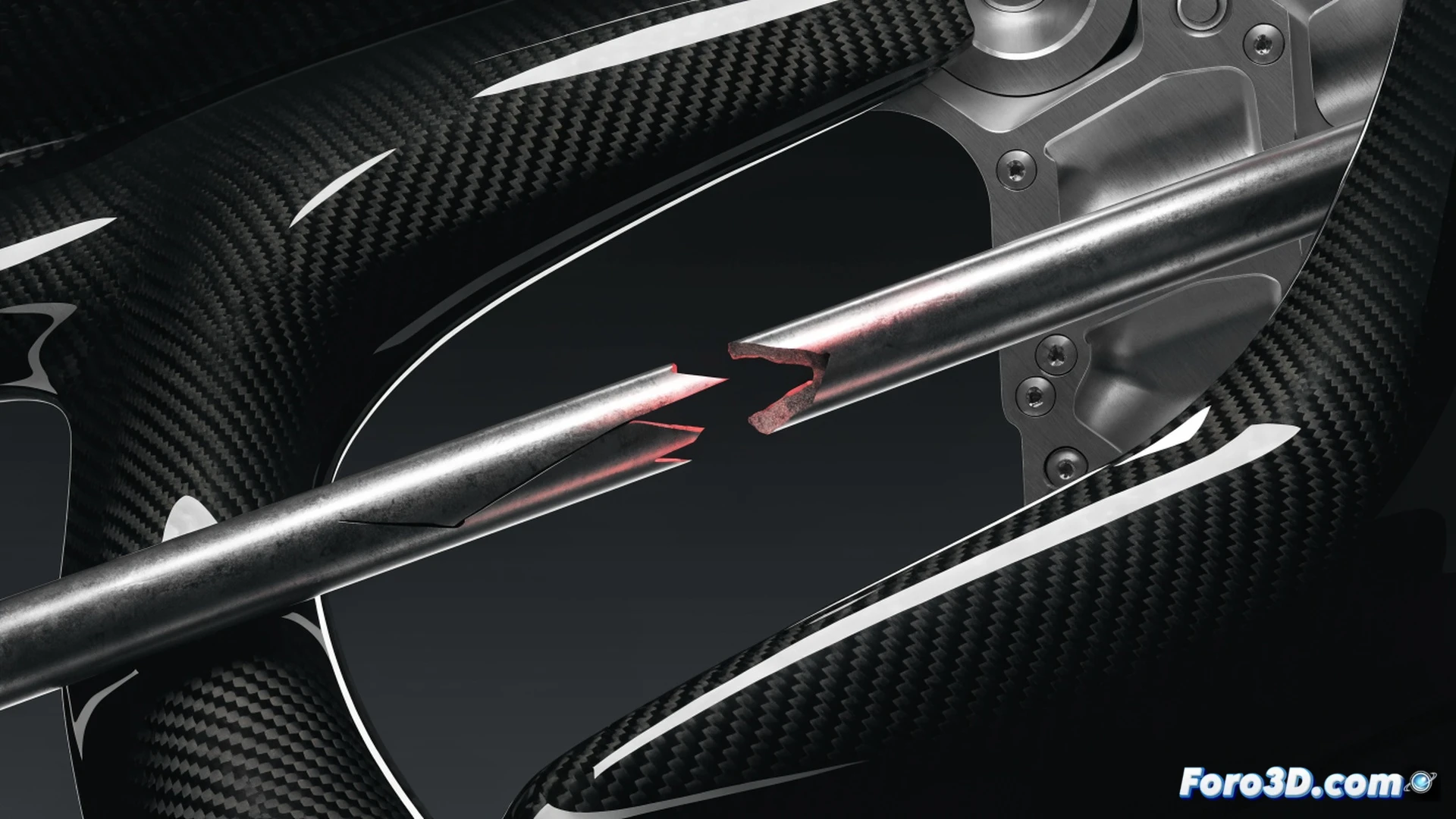

En el mundo de la simulación aerodinámica, los detalles marcan la diferencia entre un diseño funcional y un fallo catastrófico. Recientemente, un análisis en Creo Simulate reveló la fractura del vástago de empuje en el mecanismo de despliegue de spoilers durante una maniobra de frenado extremo. El fallo se originó por una sobrecarga que superó los límites estructurales del componente, un punto crítico que a menudo se pasa por alto en los pipelines de desarrollo 3D.
Pipeline 3D: del análisis en Creo Simulate a la validación en Maya 🛠️
El flujo de trabajo comenzó en Creo Simulate, donde se modelaron las cargas aerodinámicas máximas sobre el spoiler. Los resultados mostraron que el vástago, diseñado para fuerzas nominales, no resistió el pico de tensión durante el frenado brusco. Posteriormente, en Maya, se recreó la cinemática del fallo para visualizar la secuencia de fractura. Esta integración entre el análisis paramétrico y la animación estructural permite identificar puntos débiles antes de la fabricación, aunque en este caso el modelo ya indicaba el riesgo.
El vástago que dijo basta: cuando el spoiler decide jubilarse 💥
El vástago de empuje, en un acto de rebeldía mecánica, decidió que ya había soportado suficiente estrés y se partió por la mitad. No fue un fallo gradual ni elegante; fue un chasquido seco que dejó al spoiler colgando como una persiana atascada. En el mundo real, esto habría sido un aterrizaje de emergencia. En la simulación, solo fue un recordatorio de que, a veces, las piezas se toman muy en serio su límite elástico.
