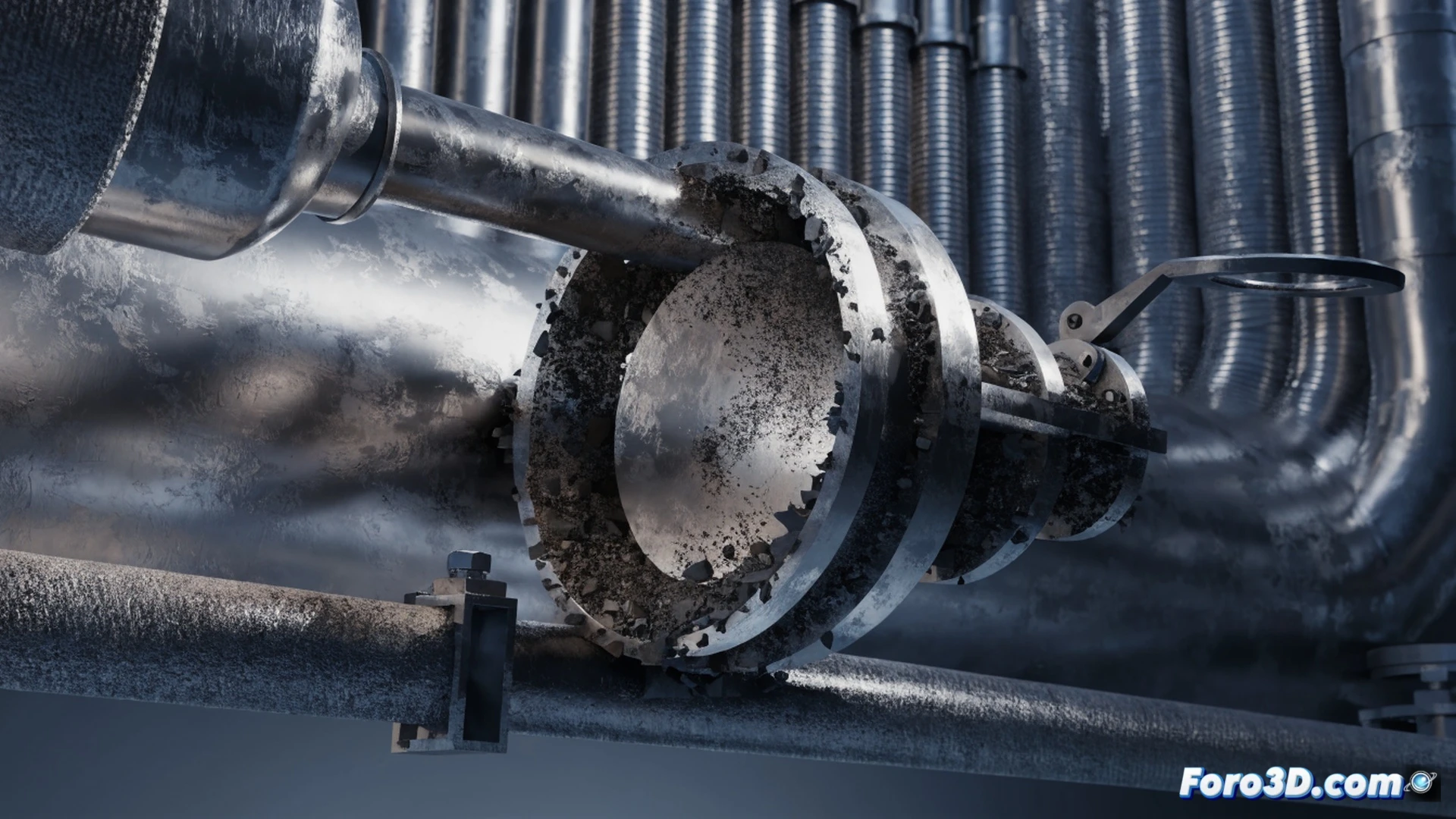

En una planta química de proceso continuo, una válvula de retención falló tras solo 200 horas de operación. El análisis reveló erosión acelerada en el asiento y el disco, causada por el impacto de partículas sólidas suspendidas en el fluido. Este caso, documentado con SolidWorks Simulation y Blender, muestra cómo la dinámica de partículas puede destruir componentes críticos sin previo aviso.
Simulación del impacto: SolidWorks y Blender en el pipeline 3D 🛠️
El equipo de ingeniería replicó el flujo bifásico usando SolidWorks Simulation para modelar la mecánica de fluidos y la trayectoria de partículas. Los resultados indicaron que las partículas de sílice, con una dureza de 7 en la escala de Mohs, impactaban el asiento a 12 m/s. Para visualizar la erosión progresiva, se exportó la geometría a Blender, donde se animó el desgaste superficial mediante mapas de desplazamiento y simulaciones de partículas. El modelo confirmó que la geometría de la válvula creaba zonas de recirculación que concentraban el impacto.
La válvula que no supo decir no a las partículas ⚙️
La válvula de retención tenía una misión: dejar pasar el fluido y bloquear el retroceso. Pero nadie le avisó que las partículas sólidas también querían pasar. El resultado fue un asiento con aspecto de cráter lunar y un disco que parecía mordido por un roedor hidráulico. Los ingenieros ahora consideran instalar un filtro, pero mientras tanto, la válvula sigue siendo un recordatorio de que en química, lo sólido también cuenta.
