El colapso de una torre de iluminación durante un festival masivo dejó múltiples heridos. La investigación forense reveló que la causa no fue un fallo material, sino un error de sincronización en los motores de elevación. Mediante un pipeline técnico que combinó escaneo láser, análisis de elementos finitos (FEA) y animación 3D, los peritos demostraron cómo una carga angular no prevista superó el límite de ruptura de un cable de acero, provocando el desplome sobre el público.
Pipeline Forense: Escaneo, Simulación y Animación 🛠️

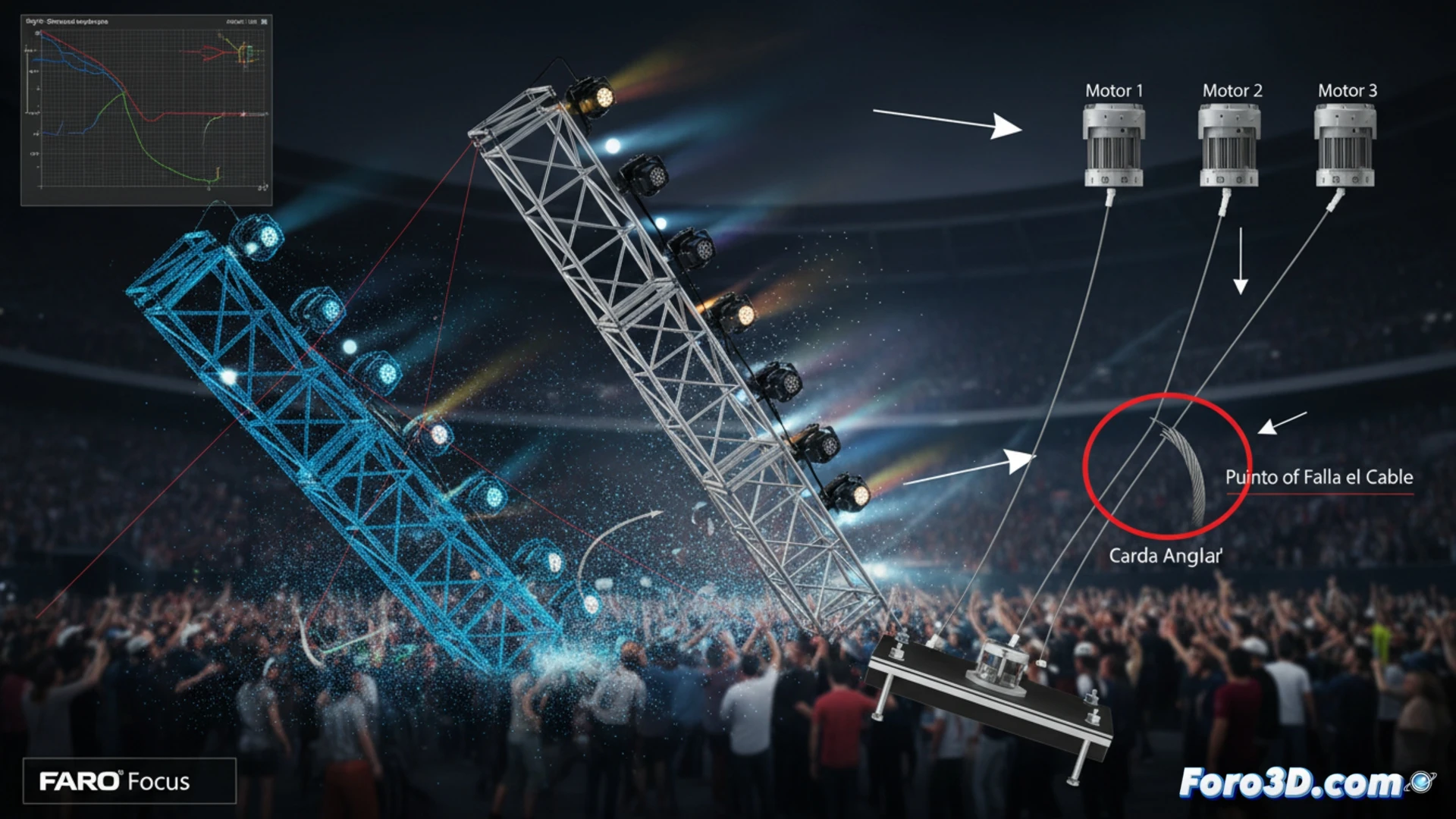

El proceso comenzó con el escaneo de la escena usando un FARO Focus. Se capturaron 47 nubes de puntos de la estructura colapsada, los motores y los tramos de cable seccionados. Los datos se importaron a SkyCiv para un análisis estructural por elementos finitos (FEA). El modelo reveló que los motores de elevación no estaban sincronizados: uno avanzaba 2.3 grados por segundo más rápido que el otro. Esta diferencia generó una carga angular asimétrica sobre el cable tensor, calculada en 14.7 kN, superando su límite de ruptura de 12.1 kN. La animación forense en Cinema 4D visualizó la secuencia exacta: el cable se tensa en diagonal, se deshilacha y falla en 0.8 segundos, permitiendo que la torre pivotara y cayera. Los diagramas del flujo de trabajo muestran la ruta desde el escaneo hasta el veredicto técnico.
Lecciones técnicas para el montaje de iluminación 💡
Este caso demuestra que la sincronización de motores es crítica en estructuras suspendidas. Se recomienda implementar sistemas de monitoreo en tiempo real que midan la velocidad angular de cada motor y emitan alertas si la diferencia supera 0.5 grados por segundo. Además, los cables de acero deben diseñarse con un factor de seguridad del 300% frente a cargas dinámicas angulares, no solo verticales. El uso de gemelos digitales previos al evento, simulados en SkyCiv, podría identificar estos puntos de fallo antes de que ocurra una tragedia. La reconstrucción forense 3D no solo explica el pasado, sino que previene el futuro.
Como se modeló en 3D el punto exacto de fallo de los cables de acero para determinar si la carga angular del viento o el peso de la estructura superó los límites de tensión permitidos en el festival?
(PD: no olvides calibrar el escáner láser antes de documentar la escena... o podrías estar modelando un fantasma)
