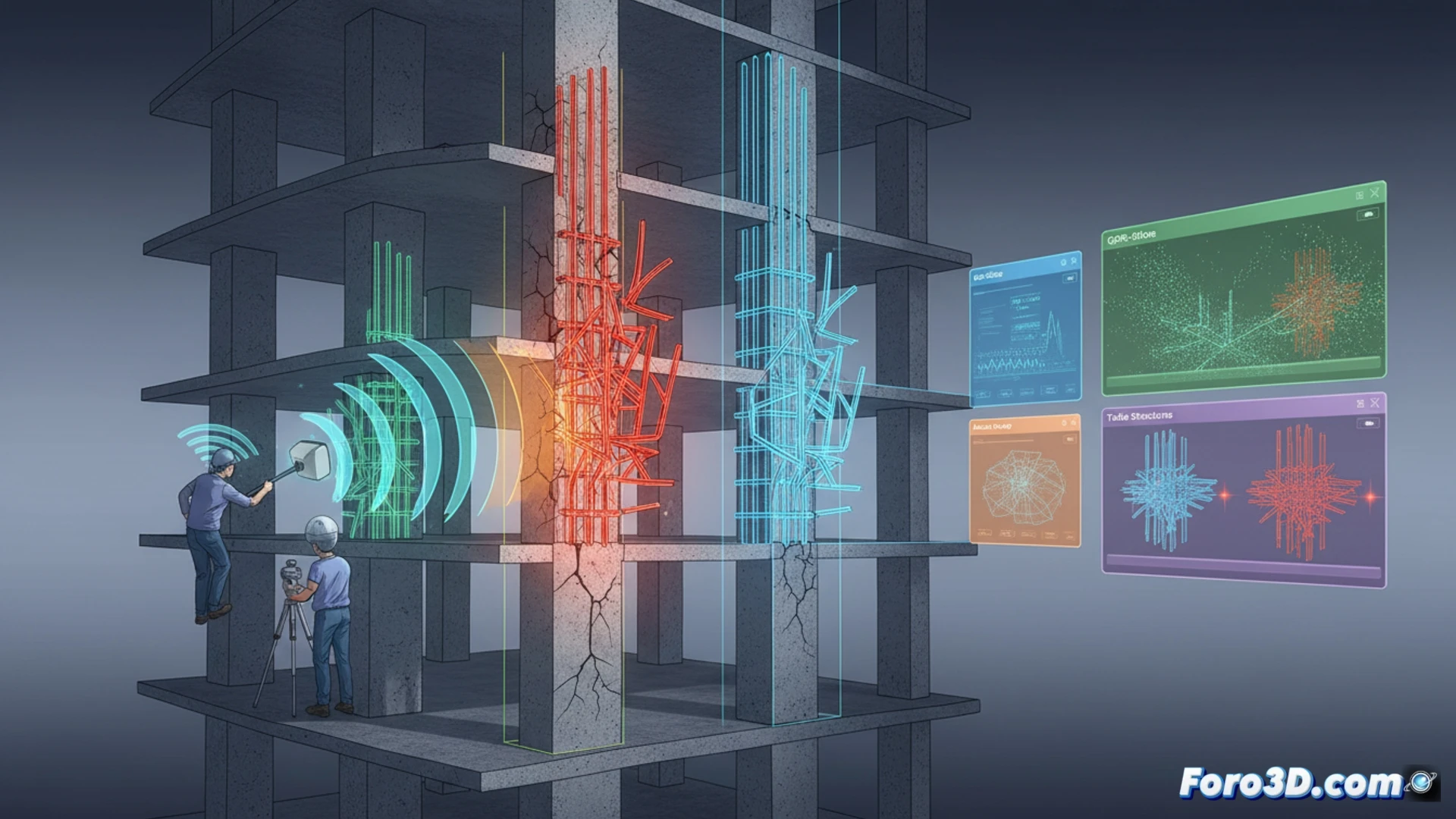

Un edificio en fase de construcción comenzó a mostrar grietas diagonales preocupantes en varios pilares de la planta baja. Ante la sospecha de un fallo interno, los ingenieros recurrieron a una combinación de georradar (GPR) y escaneo láser 3D para inspeccionar el interior del hormigón sin necesidad de demoler. Los resultados fueron alarmantes: las barras de acero no se encontraban en la posición indicada en los planos de diseño, lo que comprometía gravemente la capacidad portante de la estructura.
Flujo de trabajo forense: del escaneo láser al modelo BIM 🔍
El proceso comenzó con el escaneo de los pilares mediante un Leica RTC360, capturando nubes de puntos de alta precisión que documentaban la geometría real y las grietas superficiales. Paralelamente, se realizó un barrido con georradar cuyos datos se procesaron en GPR-Slice, generando cortes transversales que localizaban cada barra de acero. Estas dos fuentes de datos se fusionaron en Autodesk ReCap para crear un modelo 3D realista del interior del pilar. Finalmente, el modelo se importó a Tekla Structures, donde se superpuso con el modelo estructural teórico, calculando las desviaciones milimétricas del acero y su impacto en la resistencia a compresión y flexión.
Prevención de colapsos mediante diagnosis no destructiva 🏗️
Este caso demuestra que la inspección visual no basta para garantizar la seguridad en obra. La tecnología combinada de GPR y escaneo 3D permite detectar defectos ocultos como armaduras desplazadas, nidos de grava o coberturas insuficientes antes de que la estructura entre en carga. Para el sector forense, esta metodología se convierte en una herramienta esencial: permite cuantificar el riesgo real de colapso y tomar decisiones de refuerzo o demolición controlada con datos objetivos, evitando catástrofes y litigios posteriores.
